DZ20J-/3300塑壳断路器(空气开关）

　　产品名称： dz20y-t透明塑壳断路器

　　适用范围：dz20系列透明塑料外壳式断路器（以下简称断路器）适用于交流50hz（或60hz），额定电流至a，额定绝缘电压690v，额定工作电压380(400)v及以下的配电线路中，作为分配电能和线路及电源设备的过载、短路和欠电压保护。其中y、j、g型额定电流225a及以下和y型400a及以下的断路器亦可作为保护电动机用，在正常情况下，可分别作为线路的不频繁转换及电动机的不频繁起动之用。

　　产品符合gb 14048.2、gb 14048.4和iec 60947-2、iec 60947-4标准。正常工作条件及安装条件

　　1、周围空气温度上限值不超过+40℃, 下限值不低于-5℃，且24h的平均温度值不超过+35℃;

　　注1：下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明;

　　注2：上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。

　　2、安装地点的海拔不超过2000m;

　　3、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在+20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施;

　　4、污染等级：3级;

　　5、安装类别: 断路器主电路为ⅲ，控制电路和辅助电路为ⅱ类。

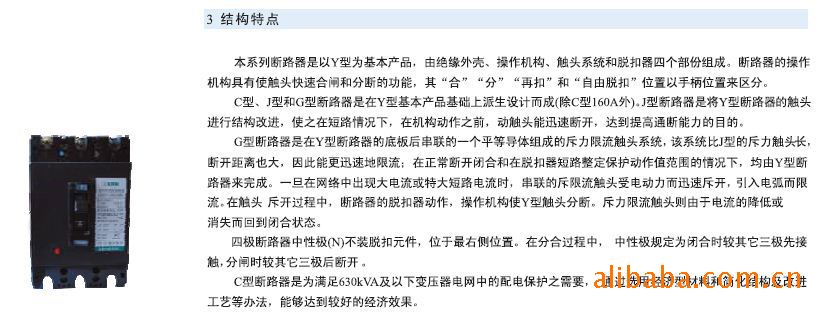

　　结构特征

　　本系列断路器是以y型为基础产品，由透明绝缘外壳、操作机构、触头系统和脱扣器四个部分组成。断路器的操作机构具有使触头快速合闸和分断的功能，其“合”、“分”、“再扣”和“自由脱扣”位置以手柄位置来区分。

　　c型、j型和g型断路器是在y型产品基础上派生设计而成(除c型160a外)。j型断路器是将y型断路器的触头进行结构改进，使之在短路情况下，在机构动作之前，动触头迅速斥开，达到提高通断能力的目的。

　　g型断路器是在y型断路器的底板后串联一个平行导体组成斥力限流触头系统，该系统比j型的斥力触头长，断开距离也大，因此能更迅速的限流；在正常断开闭合和在脱扣器短路整定保护动作值范围的情况下，由y型断路器来完成。一旦在网络中出现大电流或特大短路电流时，串联的斥力限流触头受电动力而迅速斥开，引入电弧而限流。在触头斥开过程中，断路器的脱扣器动作，操作机构使y型触头分断。斥力限流触头则由于电流的降低或消失而回到原来的状态。

　　c型断路器是为满足630kva及以下变压器电网中的配电保护之用，通过选用经济型材料和简化结构及改进工艺等办法，能够达到较好的经济效果。

　　dz20y-/3300,dz20y-/3200,dz20y-/3308,dz20y-/3318

　　dz20y-/3328,dz20y-/3338,dz20y-/3348,dz20y-/3368

　　dz20y-/3378,dz20y-/3310,dz20y-/3320,dz20y-/3330

　　dz20y-/3340,dz20y-/3350,dz20y-/3360,dz20y-/3370

　　dz20y-225/3300,dz20y-225/3200,dz20y-225/3308,dz20y-225/3318

　　dz20y-225/3328,dz20y-225/3338,dz20y-225/3348,dz20y-225/3368

　　dz20y-225/3378,dz20y-225/3310,dz20y-225/3320,dz20y-225/3330

　　dz20y-225/3340,dz20y-225/3350,dz20y-225/3360,dz20y-225/3370

　　dz20y-400/3300,dz20y-400/3200,dz20y-400/3308.dz20y-400/3318

　　dz20y-400/3328,dz20y-400/3338,dz20y-400/3348,dz20y-400/3368

　　dz20y-400/3378,dz20y-400/3310,dz20y-400/3320,dz20y-400/3330

　　dz20y-400/3340,dz20y-400/3350,dz20y-400/3360,dz20y-400/3370

　　dz20y-630/3300,dz20y-630/3200,dz20y-630/3308,dz20y-630/3318

　　dz20y-630/3328,dz20y-630/3338,dz20y-630/3348,dz20y-630/3368

　　dz20y-630/3378,dz20y-630/3310,dz20y-630/3320,dz20y-630/3330

　　dz20y-630/3340,dz20y-630/3350,dz20y-630/3360,dz20y-630/3370

　　dz20y-1250/3300,dz20y-1250/3200,dz20y-1250/3310,dz20y-1250/3320

　　dz20y-1250/3330,dz20y-1250/3340
