| 型号 |
SNA-KYK2/KYK7 |
类型 |
SNA-KYK2/KYK7 |
| 加工定制 |
否 |
特性 |
1真空密封设计，抵御不好的环境 2 高频传输的“黄金标准”3 |
| 用途 |
用于通信、广播、雷达、医疗设备及测试测量等场景 |
厂家 |
河南照盛机械设备有限公司 |
产品概述：
SMA射频同轴连接器具有体积小、频带宽、机械电气功能稳定等优点，是应用广的射频连接器。广泛应用于微波通讯，航天航海等系统及微波测量设备等领域。
产品概述：
SMA 射频同轴连接器具有体积小、频带宽、机械电气功能稳定等优点，是应用广的射频连接器。广泛应用于微波通讯，航天航海等系统及微波测量设备等领域。
真空型SMA连接器是一种专为高频通信和微波应用设计的射频连接器。
以下是对其特点和规格的详细解释：

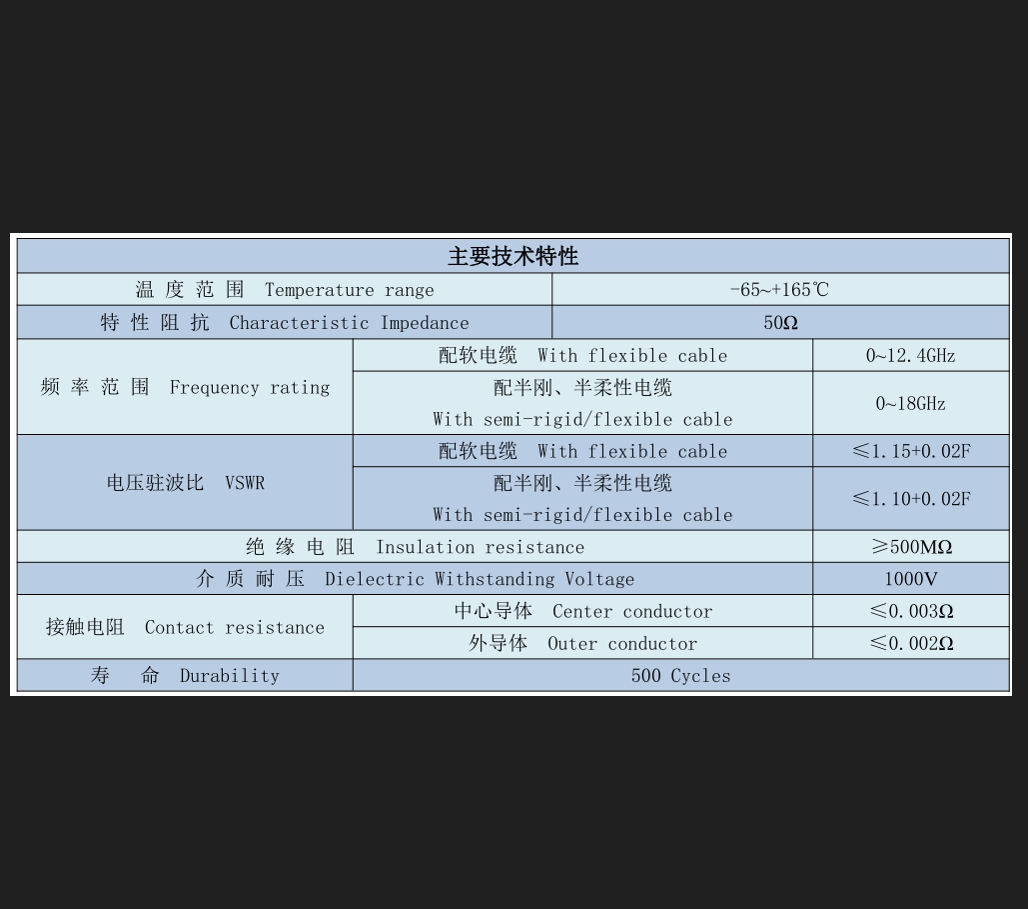

特点：
频带宽：适用于广泛的频率范围，通常可以覆盖至18.0GHz甚至更高，如40GHz。
性能优：提供低失真、高频宽带和高阻抗（通常为50Ω）等射频性能。
高可靠性：由于其小型化设计和可靠的机械连接，SMA连接器在各种应用中表现出很好的效果。
高温耐受性：能够在高温环境下运行，也适用于高温工业和航，空，航，天应用。
高真空度：真空型SMA射频连接器通常具有高达10^-6 pa的真空度，这使得它们在需要高度隔离或保护的应用中非常有用。
小型化设计：连接器外形直径约为6mm，适用于高度集成的微型射频电路和设备。
频率范围：通常可以覆盖至18GHz或更高，具体取决于连接器的型号和应用。
阻抗：通常为50Ω或75Ω。
温度范围：根据具体型号，温度范围可能有所不同，但通常可以在-269～+165°C（PE Cable -269～+85°C）之间工作。
工作电压和耐压：工作电压通常为335V max（有效值），耐压为1000V rms（海平面小值）。
接触电阻和绝缘电阻：内导体之间的接触电阻≤3 mΩ，外导体之间的接触电阻≤2 mΩ（或≤2.5 mΩ，具体取决于型号），绝缘电阻≥5000 MΩ。
插入损耗和电压驻波比：插入损耗通常≤0.15 dB/6GHz，电压驻波比（VSWR）根据连接器的类型和电缆类型有所不同，但通常在1.10+0.002f或更低。
耐用性：耐用性（mating）通常≥500次（cycles）。
应用：
真空型SMA连接器广泛应用于无线通信、雷达、天线、调制解调器、WiFi设备、无线电设备、微波设备等领域，特别是在需要高频率和微波传输的应用中。
请注意的是，以上规格和特点可能因具体型号和制造商而有所不同，因此在实际应用中，建议参考具体型号的规格参数和制造商提供的技术资料。
在选择与SMA连接器相匹配的连接器时，我们需要考虑多种因素，如频率范围、功率处理能力、稳定性、易用性、成本等。以下是根据参考文章中的信息，对适合SMA连接器的类型进行的归纳和分析：
频率范围：
SMA连接器特别适用于频率高达18 GHz甚至更高频率的电子系统中的RF连接。因此，在选择与SMA连接器匹配的连接器时，应确保其能够支持类似的频率范围。
功率处理能力：
SMA连接器是中低功率应用的理想选择。因此，对于功率要求不高的应用，SMA连接器是合适的。然而，如果应用需要处理高功率信号，可能需要考虑其他类型的连接器，如3.5mm或2.92mm连接器。
稳定性和易用性：
SMA连接器具有多种形式，如公头、母头、直头、直角等，以满足不同应用的需求。其半精密型设计允许通过手动扭转实现良好的性能。
与螺纹式连接器相比，SMA连接器在稳定性和易用性之间提供了良好的平衡。螺纹式连接器虽然稳定性高，但需要特定工具才能完成装配，不太适合一般用户。
连接器的成本：
SMA连接器由于其在射频、微波以及毫米波行业中的广泛应用和标准化生产，成本相对较低。这使得SMA连接器成为许多应用的经济高效选择。
其他考虑因素：
SMA连接器的材质和结构也是选择时需要考虑的因素。SMA连接器通常含有固体电介质，如PTFE，这有助于保持良好的电气性能。
SMA连接器的寿命长、可靠性高，这使其成为微波设备和数字通信设备的射频回路射频同轴电缆或微带的理想选择。
综上所述，对于需要与SMA连接器匹配的连接器，选择通常是另一种SMA连接器。SMA连接器的多种形式和广泛可用性使其能够适应大多数要求，同时提供中低功率范围内的良好性能。如果需要处理高功率信号，可能需要考虑更高精度的连接器，但请注意这些连接器可能具有更高的成本和更复杂的装配要求。
真空型SMA连接器是一种专为高频通信和微波应用设计的射频连接器。
以下是对其特点和规格的详细解释：
特点：
频带宽：适用于广泛的频率范围，通常可以覆盖至18.0GHz甚至更高，如40GHz。
性能优：提供低失真、高频宽带和高阻抗（通常为50Ω）等射频性能。
高可靠性：由于其小型化设计和可靠的机械连接，SMA连接器在各种应用中表现出很好的效果。
高温耐受性：能够在高温环境下运行，也适用于高温工业和航，空，航，天应用。
高真空度：真空型SMA射频连接器通常具有高达10^-6 pa的真空度，这使得它们在需要高度隔离或保护的应用中非常有用。
小型化设计：连接器外形直径约为6mm，适用于高度集成的微型射频电路和设备。
频率范围：通常可以覆盖至18GHz或更高，具体取决于连接器的型号和应用。
阻抗：通常为50Ω或75Ω。
温度范围：根据具体型号，温度范围可能有所不同，但通常可以在-269～+165°C（PE Cable -269～+85°C）之间工作。
工作电压和耐压：工作电压通常为335V max（有效值），耐压为1000V rms（海平面小值）。
接触电阻和绝缘电阻：内导体之间的接触电阻≤3 mΩ，外导体之间的接触电阻≤2 mΩ（或≤2.5 mΩ，具体取决于型号），绝缘电阻≥5000 MΩ。
插入损耗和电压驻波比：插入损耗通常≤0.15 dB/6GHz，电压驻波比（VSWR）根据连接器的类型和电缆类型有所不同，但通常在1.10+0.002f或更低。
耐用性：耐用性（mating）通常≥500次（cycles）。
应用：
真空型SMA连接器广泛应用于无线通信、雷达、天线、调制解调器、WiFi设备、无线电设备、微波设备等领域，特别是在需要高频率和微波传输的应用中。
请注意的是，以上规格和特点可能因具体型号和制造商而有所不同，因此在实际应用中，建议参考具体型号的规格参数和制造商提供的技术资料。
在选择与SMA连接器相匹配的连接器时，我们需要考虑多种因素，如频率范围、功率处理能力、稳定性、易用性、成本等。以下是根据参考文章中的信息，对适合SMA连接器的类型进行的归纳和分析：
频率范围：
SMA连接器特别适用于频率高达18 GHz甚至更高频率的电子系统中的RF连接。因此，在选择与SMA连接器匹配的连接器时，应确保其能够支持类似的频率范围。
功率处理能力：
SMA连接器是中低功率应用的理想选择。因此，对于功率要求不高的应用，SMA连接器是合适的。然而，如果应用需要处理高功率信号，可能需要考虑其他类型的连接器，如3.5mm或2.92mm连接器。
稳定性和易用性：
SMA连接器具有多种形式，如公头、母头、直头、直角等，以满足不同应用的需求。其半精密型设计允许通过手动扭转实现良好的性能。
与螺纹式连接器相比，SMA连接器在稳定性和易用性之间提供了良好的平衡。螺纹式连接器虽然稳定性高，但需要特定工具才能完成装配，不太适合一般用户。
连接器的成本：
SMA连接器由于其在射频、微波以及毫米波行业中的广泛应用和标准化生产，成本相对较低。这使得SMA连接器成为许多应用的经济高效选择。
其他考虑因素：
SMA连接器的材质和结构也是选择时需要考虑的因素。SMA连接器通常含有固体电介质，如PTFE，这有助于保持良好的电气性能。
SMA连接器的寿命长、可靠性高，这使其成为微波设备和数字通信设备的射频回路射频同轴电缆或微带的理想选择。
综上所述，对于需要与SMA连接器匹配的连接器，选择通常是另一种SMA连接器。SMA连接器的多种形式和广泛可用性使其能够适应大多数要求，同时提供中低功率范围内的良好性能。如果需要处理高功率信号，可能需要考虑更高精度的连接器，但请注意这些连接器可能具有更高的成本和更复杂的装配要求。
