　　行车式虹吸泥机

　　一、概述

　　山东博宇环保科技有限公司生产的行车式虹吸泥机一般用于给水工程平流沉淀池，也可用于其他类似工程的平流式沉淀池。一端进水，另一端集水槽出水，往复行走吸排池底污泥。吸泥方式为虹吸式，虹吸式采用潜水泵配水射器或真空泵来形成真空，利用沉淀池与排泥槽内的液位差排泥。与刮泥机相比其优势在于被吸排污泥粒度小，难沉淀,不扰动水体，但含水率较高（一般大于99%）。

　　被吸污泥直接排到池外，避免了污染的位移动作，减少了污泥干涉现象，带斜板或斜管的沉淀效果会更好。具备虹吸条件（一般为2.5m水位差）可省去污泥泵，即可采用虹吸式吸泥机，反之需采用泵吸泥机。

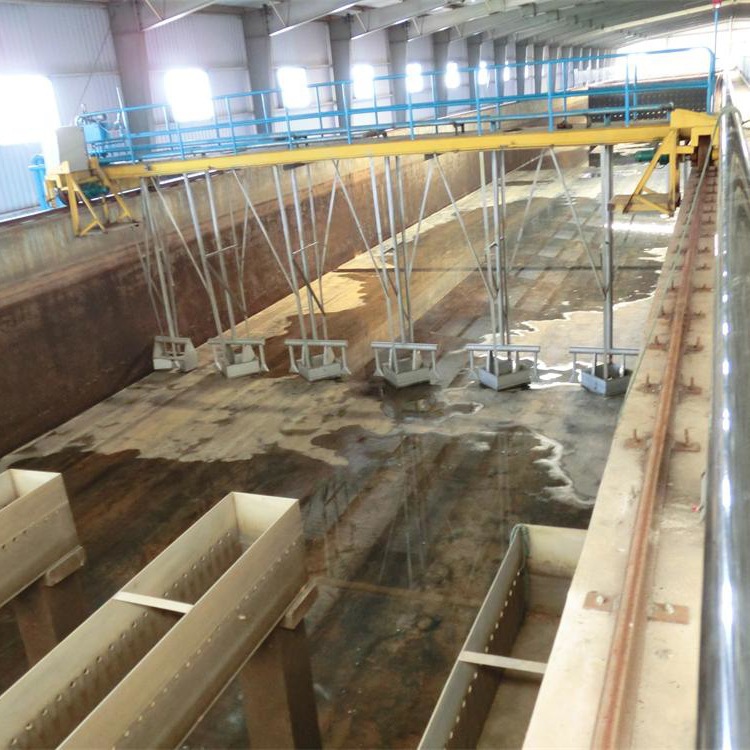

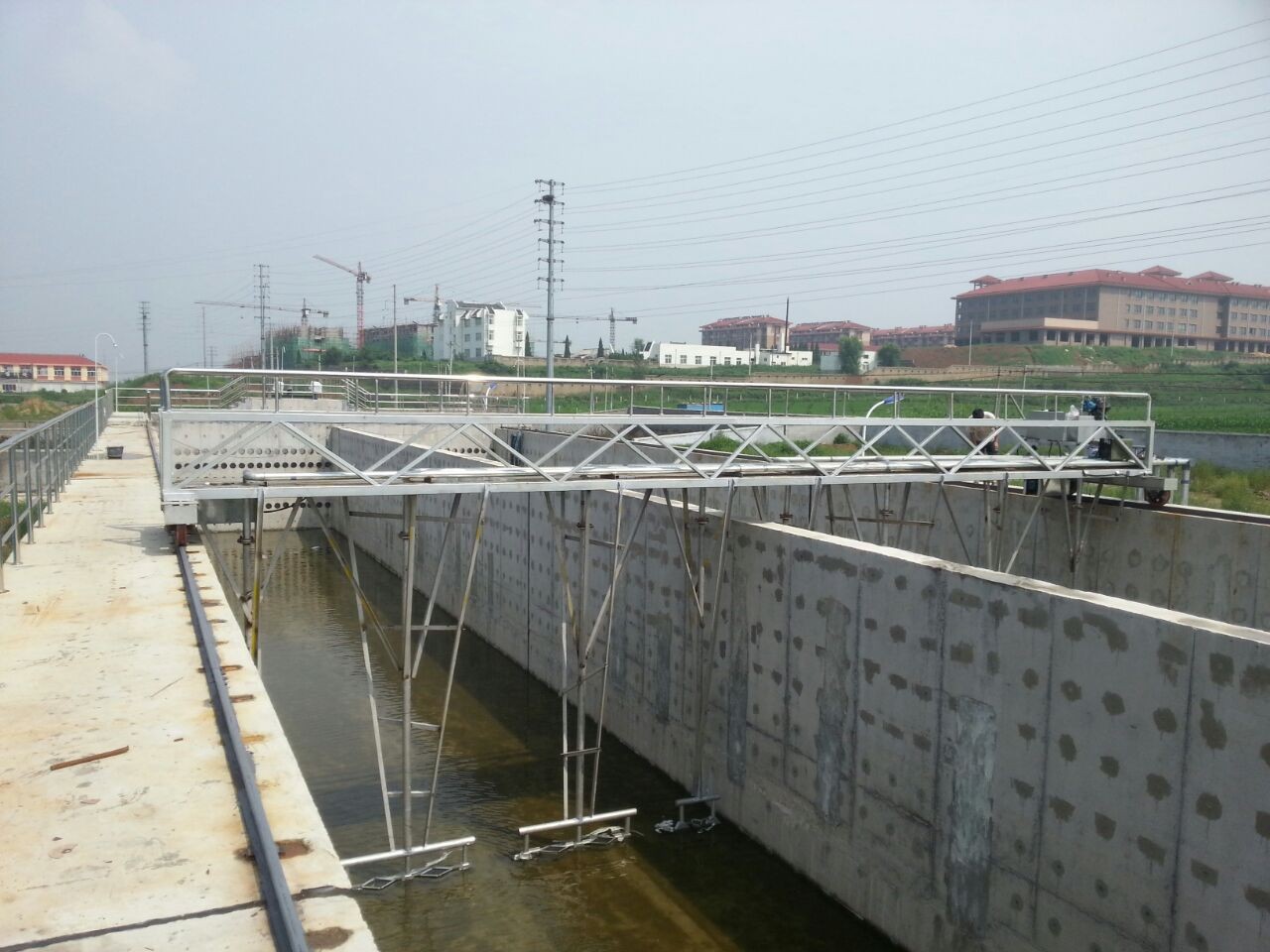

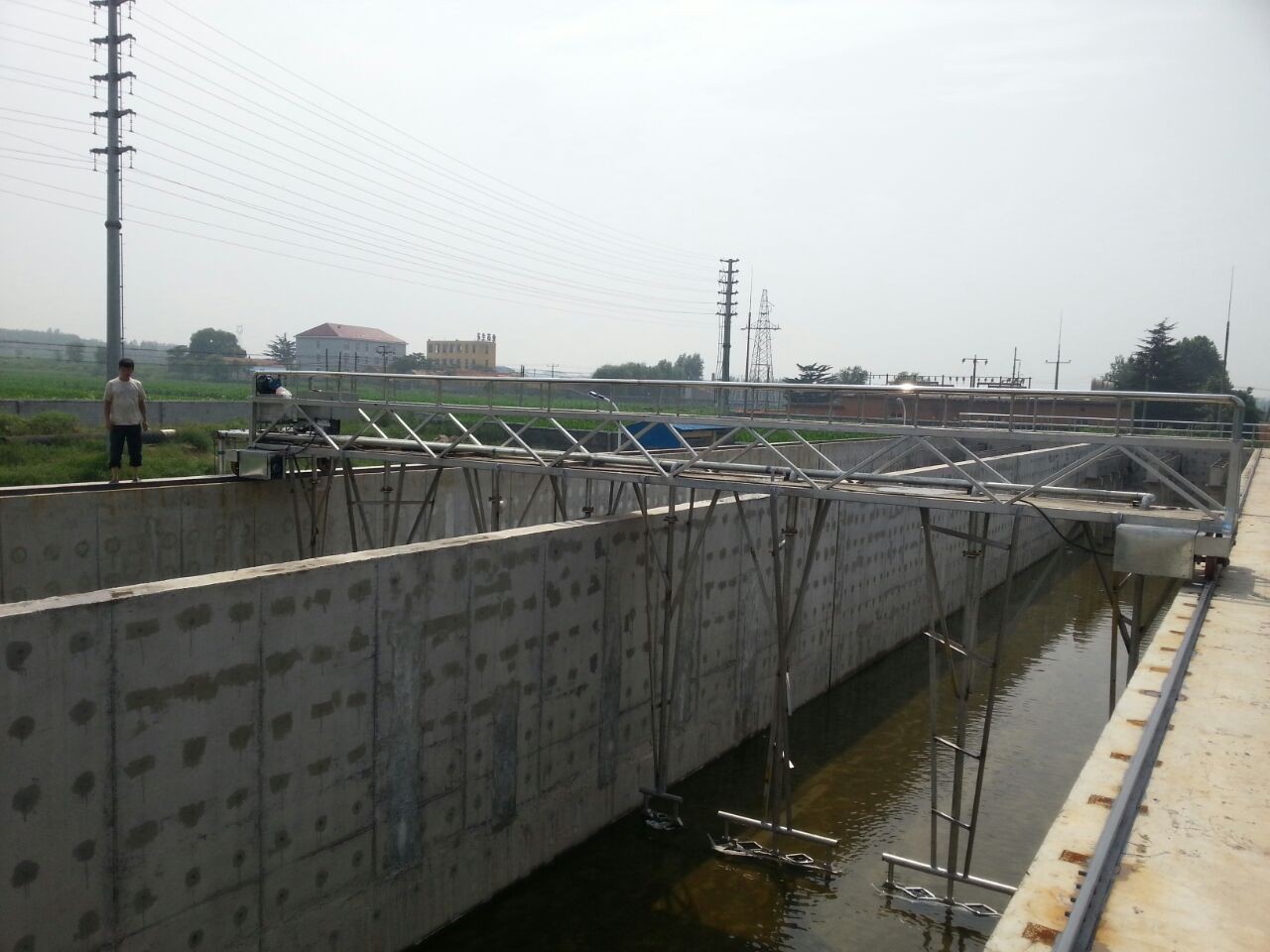

　　行车式虹吸泥机主要由行车桁架、走道板、驱动机构、吸泥系统、刮泥板、真空系统、紧固件组成。其附件有行走钢轨、动力电缆线、电控箱等。

　　二、设备结构

　　1、吸泥机主梁

　　BYHHX型行车式虹吸泥机主梁一般采用方管(碳钢或不锈钢)焊接而成。碳钢材质主梁采用热镀锌防腐工艺加工处理，有足够的强度和刚度，安全系数高，可确保5年内不锈蚀。上面铺设走道板，端梁采用槽钢焊接结构件，端梁与主梁用螺栓连接，端梁下部装有驱动装置、主动轮、从动轮主轴及轴承。

　　2、驱动装置

　　BYHHX型行车式虹吸泥机为双边驱动结构，采用减速机+行走钢轮，安装在端梁上，具有运行平稳，能源消耗少，噪音小，检修方便简单等特点，在各种工况下都能传递所需要的功率和扭矩。

　　3、真空系统

　　真空系统由真空泵、气水分离箱、电极点真空表、破坏虹吸电磁阀、水封箱等组成，设置在出泥端的工作桥上，以便于操作和观察。

　　4、吸泥系统

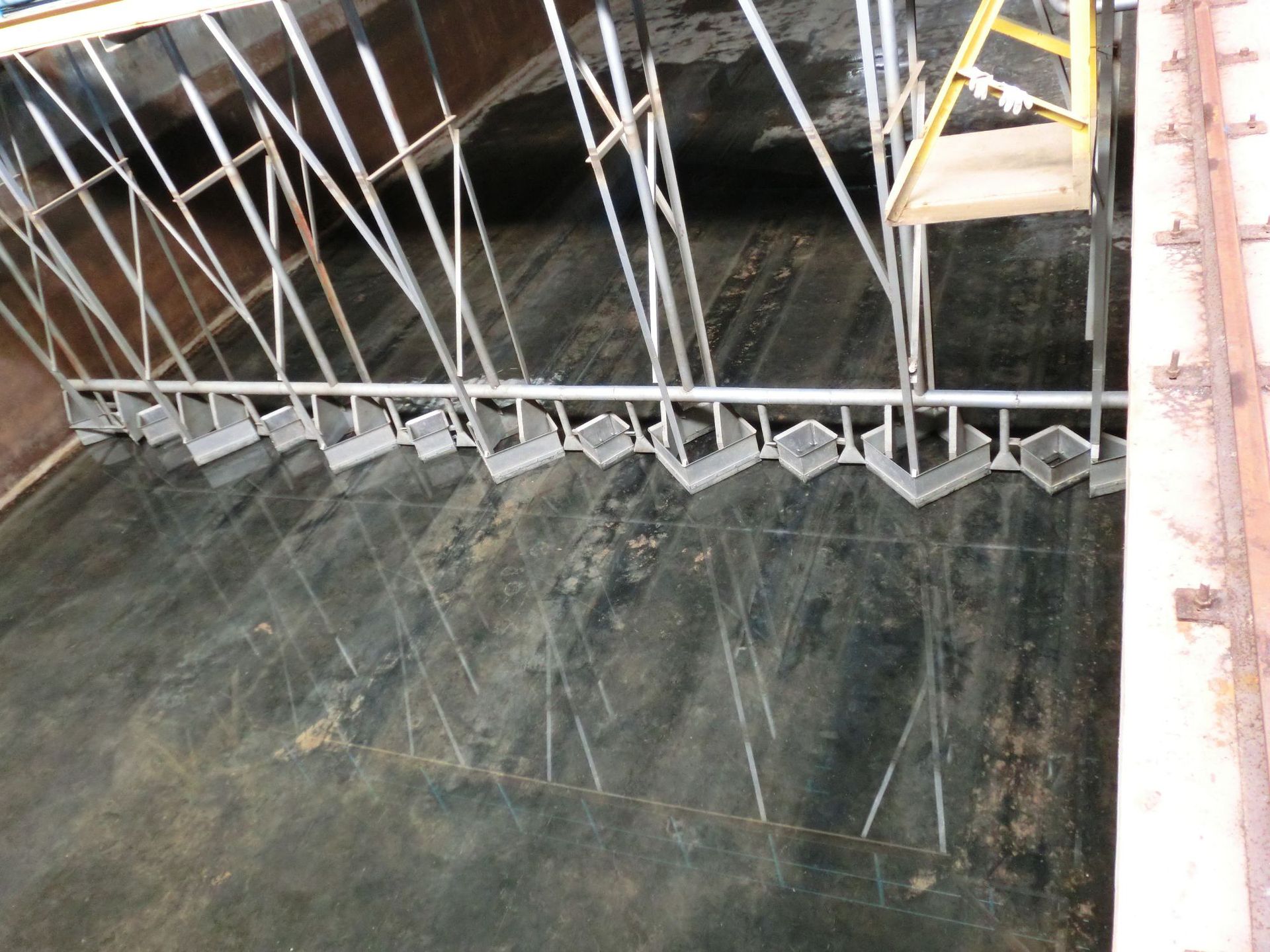

　　吸泥管采用304不锈钢管均匀排列在池底部，固定在不锈钢结构件上，一端伸入池底与扁嘴吸口相连，并设有不锈钢支撑，另一端与排泥总管相连，排泥总管伸向桥一端的排泥槽内的水封箱中，桥端排泥管上部有支管与虹吸系统相连。

　　5、刮泥板：刮泥板采用304不锈钢菱形刮板，与吸泥管轴线成45°，行车式虹吸泥机运行时将吸口与吸口之间的污泥推向吸口，使排泥彻底均匀。吸泥嘴与吸泥管采用法兰连接。

　　6、与吸泥机配套的钢轨两端设有行走限位装置。

　　吸泥机的4个轮同时在钢轨上行走，车轮与钢轨啮合紧凑，不会发生啃轨、爬轨现象，行走限位装置（行程开关）安装在行走钢轨两端，可起到行走换向作用。行车行走平稳，噪音小。

　　三、工作原理

　　行车式虹吸泥机一般停驻在沉淀池的出水端，首先向水封箱内注水，浸没住管口上方约100mm，同时启动真空泵抽吸吸泥管内的空气，管道内形成一定真空后，泥水则会通过吸泥管源源不断地将污泥抽向池外排出。此时电极点压力表的触点信号关闭真空泵，同时启动驱动电机使排泥机沿钢轨前进时，吸泥管不断吸泥排泥，到达沉淀池另一端，碰触返程行程开关时，驱动电机先停止然后反向运转，排泥机开始返程运行排泥，当运行到初始位置时，碰触行程开关，吸泥机停止，电磁阀自动打开，使空气进入虹吸系统，将真空破坏，则停止排泥。

　　四、特点

　　1、虹吸方式有水射器和真空泵二种形式可供选择，采用虹吸式结构具有节省能耗等优点。

　　2、行走平稳，无噪音，长距离行走无爬轨现象。

　　3、水泵连接端口结构先进，可实现不停水检修。

　　4、功能扩展：可制成泵虹两用，且可设置反冲洗或采用无堵泵防止堵塞。可配套泥位仪实现在线控制，PLC控制可实现全程或半程全自动运行。

　　5、对极细污泥（粒径小于0.1mm）吸泥效果更为突出。

　　6、可根据用户工艺要求设计或调定排泥量以节约用水。

　　7、刮泥板及吸泥嘴独特，有效排除池底污泥等多种沉淀物。
