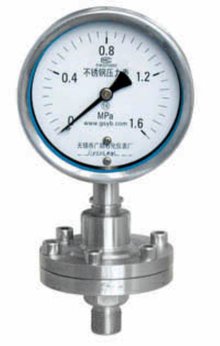

YML-150 螺纹连接式隔膜压力表

　　YML-150 螺纹连接式隔膜压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。

　　用途

　　YML-150 螺纹连接式隔膜压力表具有安装方便简单、耐腐蚀性能好、工作稳定可靠等优点，广泛适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业领域压力测量。

　　工作原理

　　YML-150 螺纹连接式隔膜压力表

　　工作原理图螺纹连接隔膜压力表有螺纹连接式隔离器与一个通用型压力仪表组成一个整体的隔膜表。

　　当测量介质的压力P作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成P-△P的压力。当隔膜的刚性足够小时，则△P也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

　　主要技术指标

　　1)精度等级:1.6级 ;2.5级

　　2)测量范围(Mpa)::~0.1~0至0~60

　　3)温度附加误差:因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏离20℃±5℃时，受温度影响有一个误差，其值为不大于0.1%/℃。

　　4)使用温度: 环境温度- 20~+55℃ 被测介质温度- 20~+55℃

　　耐腐蚀特性

　　螺纹连接隔膜压力表的耐腐蚀性可通过选择合适的隔离膜片、隔离体及密封垫圈的材料来保证。

　　1)隔离膜片材料 :0Crl7Nil2Mo2(316);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。

　　2)隔离器材料:耐酸不锈钢，含钼不锈钢，氟塑料，不锈钢内衬氟塑料(316+F4)。

　　3)丁腈橡胶;氟橡胶;硅橡胶及氟塑料。

　　液位差的说明

　　液位差影响示意图

　　软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置，其液位差将形成一个压力差ΔP的影响，ΔP=密封液比重×液位差。

　　螺纹连接尺寸

　　1)M20*1.5(G3/8″ G1/2″)

　　2)根据用户需求定制

　　正常工作条件

　　(1)温度 :环境温度 - 20~+55℃ 被测介质温度-20~+55℃ ;

　　(2)工作压力:静负荷:用至测量上限值的3/4 ;

　　(3) 交变负荷:用至测量上限值的2/3 ;

　　(4) 短时压力:用至测量上限值 ;

　　订货须知

　　1、订货时请注明型号，名称，测量范围，连接形式及尺寸，精度等级。

　　2、如有特殊要求，请在订货时详细说明。

　　3、隔膜压力表不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。

　　4、隔离膜片选用参考表
