| 型号 |
ZXPE |
材质 |
不锈钢 |
| 驱动方式 |
气动 |
连接形式 |
法兰 |
| 压力环境 |
常压 |
工作温度区间 |
-29~+180℃ |
| 特殊功能 |
超小流量调节 |
零部件及配件 |
定位器 |
| 形态 |
针型 |
适用介质 |
氨气 |
| 外形 |
微型 |
流动方向 |
单向 |
| 类型(通道位置) |
二通式 |
工作温度 |
常温 |
| 公称通径 |
DN15 DN20 ZG1/2" ZG1/4" ZG3/4" |
规格 |
DN15 DN20 ZG1/2" ZG1/4" ZG3/4" |
| 重量 |
10 |
加工定制 |
是 |
| 产地 |
杭州富阳 |
厂家 |
杭州中垣 |
ZYSCI杭州中垣ZXPE气动薄膜微小流量调节阀配套YT1000L
产品信息：
产品名称：ZXPE气动薄膜微小流量调节阀
产品型号：ZXPE-16K
公称通径：DN15（内螺纹连接：ZG1/2″、ZG1/4″、ZG3/4″等可选）
阀体材质：304/316/316L（铸件有CF8/CF8M/CF3M/哈氏合金）
工作温度：-30~180℃
流量特性：EQ%和Lin
ZYSCI杭州中垣ZXPE气动薄膜微小流量调节阀配套YT1000L，
通过DCS或PLC的控制，国产YT1000L型电气阀门输出的标准气源信号20-100KPa（即3-15PSI）或DC4-20mA模拟信号来准确控制阀门的开度，从而ZXPE气动薄膜微小流量调节阀可准确控制被调介质的流量，实现微小流量的自动控制。ZYSCI

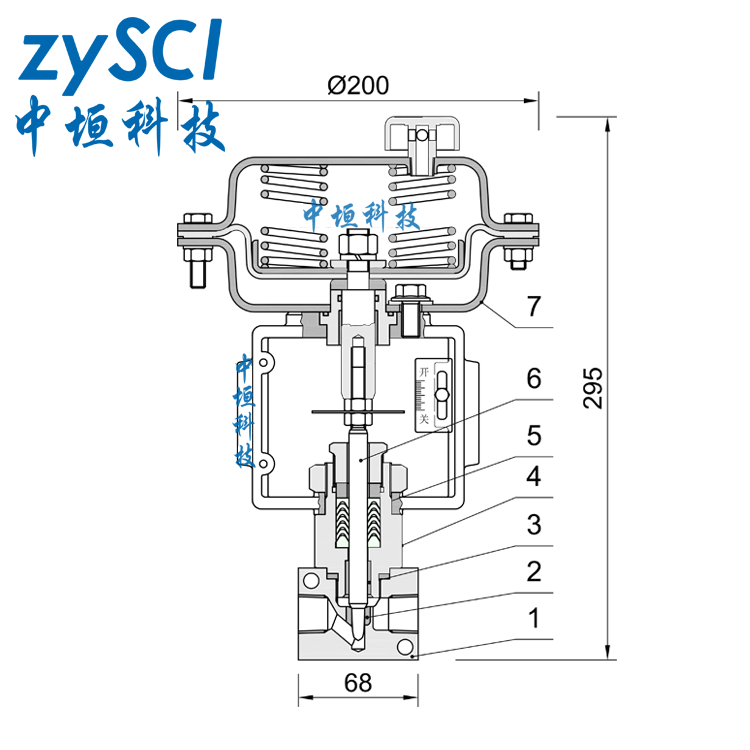

ZYSCI杭州中垣ZXPE气动薄膜微小流量调节阀
多种结构可设计：
设计压力：1500PSI，10MPa
连接方式：法兰、螺纹、焊接、VCR等，可来图来样定制
设计Kv值：Kv0.001，Kv0.002，Kv0.005，Kv0.01，Kv0.02，Kv0.05，Kv0.1， Kv0.2，Kv0.5，Kv1，Kv1.25，Kv1.6，Kv2
设计阀芯尺寸直径：Φ1mm，Φ2mm，Φ2.5mm，Φ3.5mm，Φ5mm，Φ6mm，Φ8mm，Φ10mm，Φ11mm
ZYSCI杭州中垣ZXPE气动薄膜微小流量调节阀配套YT1000L
产品实物拍摄：
杭州中垣科技的ZXPE气动薄膜微小流量调节阀的主要性能指标
| 公称通径DN
|
1/4"、1/2"、3/4"（ZG螺纹,NPT螺纹）
| |||||||||||||
|
额定流量系数Cv
|
直线
|
0.005
|
0.01
|
0.02
|
0.05
|
0.1
|
0.2
|
0.5
|
0.63
|
1.1
|
1.25
|
1.6
|
2.0
| |
|
等百分比
|
—
|
—
|
0.02
|
0.05
|
0.1
|
0.2
|
0.5
|
0.63
|
1.1
|
1.25
|
1.6
|
2.0
| ||
|
额定行程（mm）
|
10、16
| |||||||||||||
|
膜片有效面积Ae（cm2）
|
100、200
| |||||||||||||
|
公称压力
|
MPa
|
1.6, 2.5, 4.0,6.4(6.3) /2.0, 5.0, 11.0
| ||||||||||||
|
Bar
|
16, 25, 40, 64(63)/20, 50, 110
| |||||||||||||
|
Lb
|
ANSI：Class150、Class300、Class600
| |||||||||||||
|
连接方式
|
内螺纹、法兰、焊接式、VCR等定制
| |||||||||||||
|
流量特性
|
直线、修正直线、修正等百分比
| |||||||||||||
|
阀芯形式
|
针形（柱塞式）
| |||||||||||||
|
固有可调比
|
50:1
| |||||||||||||
|
执行机构形式
|
电子式
|
电源电压：AC220V，DC24V等，控制信号：DC4-20mA等
| ||||||||||||
|
气动 薄膜式
|
气源压力：0.14/0.25MPa，弹簧范围20~100KPa、40-200KPa等
| |||||||||||||
|
允许泄漏量
|
Ⅳ级、Ⅵ级(微气泡级)
| |||||||||||||
|
工作温度 t(℃)
|
-20～200 、-40～250、-60～250等
| |||||||||||||
|
附件
|
电气阀门（SIEMENS：6DR5 Series、YTSeries、PSeries and so on） 电气转换器（BELLOFRAM：T-1000 Series） 电子式电动执行器（PSL Series）
| |||||||||||||
