| 型号 |

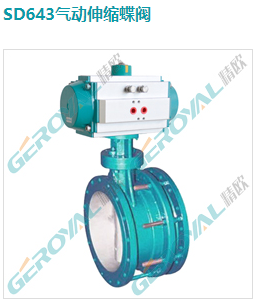

SD643气动伸缩蝶阀 |
材质 |
不锈钢 |
| 适用介质 |
化工.石油.医药.电力等 |
工作温度 |
常温 |
气动伸缩蝶阀 产品概述
SD643H气动伸缩蝶阀适用于温度≤90℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用，具有补偿管道热胀冷缩的功能。气动伸缩蝶阀其主要特点如下：设计新颖、合理、结构简单、重量轻、操作方便、启闭迅速；气动伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外，还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。
气动伸缩蝶阀 性能参数
| 公称通径 | DN（mm） | 50～2000 | ||
|---|---|---|---|---|
| 公称压力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 密封试验 | 0.66 | 1.1 | 1.76 | |
| 气密封试验 | 0.6 | 0.6 | 0.6 | |
| 适用温度 | ≤90℃ | |||
| 适用介质 | 空气、水、蒸气、煤气、油品等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
气动伸缩蝶阀 执行器参数
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构、双作用执行机构 |
| 可配附件 | 、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
气动伸缩蝶阀 零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
| 蝶板 | 铸钢、合金钢、不锈钢、铬钼钢 |
| 密封圈 | 橡胶、聚四氟、聚内脂、不锈钢 |
| 阀杆 | 2Cr13、不锈钢、铬钼钢 |
| 伸缩管 | 铸铁、铸钢、不锈钢、铬钼钢 |
| 填料 | 柔性石墨 |

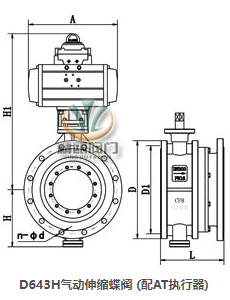

气动伸缩蝶阀 连接尺寸图
 |  |
|---|---|
| D643H气动伸缩蝶阀 (配AT执行器) | D641X气动伸缩蝶阀 (配G执行器) |
气动伸缩蝶阀 连接尺寸
