| 型号 |

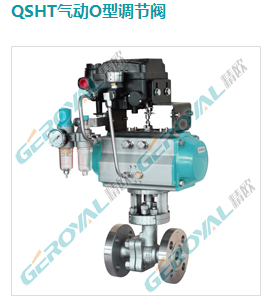

QSHT气动O型调节阀 |
材质 |
不锈钢 |
气动O型调节阀 产品概述
GEROYAL公司生产的QSHT气动O调节阀是采用角行程气动执行器及O型球阀组成。是在引进先进技术的基础上进行特殊设计、精心制造的产品。气动O调节阀是一种转角为90°的旋转类球阀，也可称为"气动O型调节球阀"。气动调节球阀采用智能控制与定位，与电气阀门配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。气动O调节阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。气动调节球阀按其密封性能分为金属密封与软密封。气动调节球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动O调节阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动调节球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
气动O型调节阀 产品特点
1、流体阻力小、球阀是阀类中流体阻力更小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
气动O型调节阀 技术参数及性能
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB | |||||||||||
| 阀体形式 | 两段式铸造球阀 | |||||||||||
| 连接形式 | 法兰式、焊接式、对夹式、螺纹式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 密封填料 | V型聚四填料、柔性石墨填料等 | |||||||||||
| 流量特性 | 近似快开型 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 基本误差 | 带：小于全行程的±2% | |||||||||||
| 回差 | 带：小于全行程的2% | |||||||||||
气动O型调节阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
气动O型调节阀 零件材料
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
| 球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
| 阀杆 | 2Cr13 | 304 | 316 | 316L |
| 阀座密封圈 | PTFE(聚四)、PPL(对位聚苯)、金属密封(硬质合金)
| |||
| 填料 | V型PTFE四氟填料、柔性石墨 | |||
气动O型调节阀 性能规范
| 试验标准 | 公称压力（Mpa） | 压力级（class） | JIS(Mpa) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 试验压力(Mpa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 强度试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封试验 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 气密试验 | 0.5～0.7 | |||||||||
气动O型调节阀 应用标准
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T9113.1、API 598 |
