| 型号 |

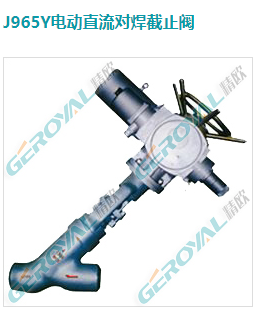

J965Y电动直流对焊截止阀 |
材质 |
不锈钢 |
电动直流对焊截止阀 产品概述
电动直流对焊截止阀是采用高品质截止阀和高精度电动执行器组成。电动直流对焊截止阀结构合理，性能优良，造型美观，适用的压力范围广，主要用来接通或截断管路中的介质，电动直流对焊截止阀具有耐磨、耐高温，抗擦伤性能好、使用寿命长等优点。
电动直流对焊截止阀 设计标准
| 设计与制造 | JB3595 |
|---|---|
| 结构长度 | JB3595 |
| 连接尺寸 | JB3595 |
| 试验与检验 | JB3595 |
电动直流对焊截止阀 零件材料
| 零件名称 | 材料牌号 | ||
|---|---|---|---|
| 阀体 | WCB | WC6 | WC9 |
| 活塞 | A105 | WC6 | WC9 |
| 阀盖 | 25 | 12Cr1MoVA | |
| 阀杆 | 1Cr17Ni2 | 20Cr1Mo1V1A | |
| 密封环 | 05F | 05F | 柔性石墨 |
| 四开环 | 1Cr13 | 20CrMOIVIA | |
| 填料 | BSP-600 | BSP-600 | |
| 支架 | WCB | WCB | |
| 阀杆螺母 | ZQAL9-4 | ZQAL9-4 | |
电动直流对焊截止阀 性能规范
| 试验压力(MPa) | 公称压力(MPa) | 压力级(class) | JIS(K) | |||||
|---|---|---|---|---|---|---|---|---|
| 16.0 | 20.0 | 25.0 | 32.0 | 900 | 1500 | 20K | 40K | |
| 强度试验 | 24.0 | 30.0 | 37.5 | 48.0 | 22.5 | 39.0 | 7.5 | 16.5 |
| 密封试验 | 17.6 | 22.0 | 27.5 | 35.2 | 16.5 | 28.6 | 5.5 | 12.1 |
| 工作温度 | ≤425℃ | |||||||
| 适用介质 | 水、蒸汽、腐蚀性介质 | |||||||
电动直流对焊截止阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供的服务！
