| 型号 |
H44W |
材质 |
不锈钢 |

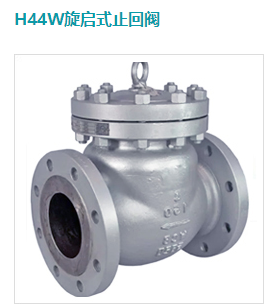

旋启式止回阀 产品概述
本公司的H44旋启式止回阀适用于公称压力PN1.0MPa～10.0MPa、Class150-600LB；公称通径DN15～800mm、NPS1/2～32；工作温度－196～540℃的各种管路上，用于防止介质倒流。旋启式止回阀通过选用不同的材质，旋启式止回阀可适用于水、蒸汽、、、、强氧化性介质及尿素等多种介质。旋启式止回阀适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。
旋启式止回阀 产品特点
1、选材考究，符合国内、外相关标准，材料的全面质量高。
2、密封副配对先进合理，阀瓣、阀座密封面采用铁基合金或司太立（Stellite）钴基硬质合金堆焊面成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
3、产品按国家标准GB/T12235设计制造。
4、可采用各种配管法兰标准及法兰密封型式，满足各种工程需要及用户要求。
5、阀体材料品种齐全，垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
可按用户要求设计制造不同结构形式和连接形式的止回阀，为各种设备配套使用。
旋启式止回阀 应用标准
| 设计与制造 | GB/T12235 | |
|---|---|---|
| 连接端尺寸 | 结构长度 | GB/T12221 |
| 法兰尺寸 | JB/T79 | |
| 检验与试验 | JB/T9092 | |
| 材料 | 碳钢 | GB/T12229 |
| 不锈钢 | GB/T12230 | |
| 合金钢 | Q/ZB66 | |
| 标志 | GB/T12220 | |
| 供货 | JB/T7928 | |
旋启式止回阀 零件材料
| 阀体 | 阀盖 | 阀瓣 | 阀座 | 适用介质 | 适用温度(≤℃) |
|---|---|---|---|---|---|
| WCB | WCB+D507Mo | WCB+D577 | 水、油品、蒸汽 | 425 | |
| ZG1Cr18Ni9Ti | 0Cr18Ni9+Stellite12 | 0Cr18Ni9+Stellite6 | 销酸类 | 200 | |
| ZG1Cr18Ni2Mo2Ti | CF8M+Stellite12 | ZG1Cr18Ni2Mo2Ti | 磷酸、类、混酸 | 200 | |
| ZG00Cr17Ni14Mo2 | CF3M+Stellite12 | CF3M+Stellite6 | 尿素、甲铵液、磷酸 | 200 | |
| ZG1Cr5Mo | ZG1Cr5Mo+Stellite12 | ZG1Cr5Mo+Stellite6 | 水、油品、蒸汽 | 550 | |
旋启式止回阀 性能规范
| 公称压力 PN(MPa) | 试验压力(MPa) | 适用温度(℃) | 适用介质 | ||||
|---|---|---|---|---|---|---|---|
| 强度试验 | 密封试验 | WCB | Cr5Mo | 1Cr18Ni12Mo2Ti | 1Cr18Ni9Ti | ||
| 1.6 | 2.4 | 1.8 | ≤425 | ≤550 | ≤220 | ≤200 | 水、油品、蒸汽、酸性介质 |
| 2.5 | 3.8 | 2.8 | |||||
| 4.0 | 6.0 | 4.4 | |||||
| 6.4 | 9.6 | 7.1 | |||||
| 10.0 | 15.0 | 11.0 | - | ||||
| 16.0 | 24.0 | 17.6 | |||||
| 25.0 | 37.5 | 27.5 | |||||
旋启式止回阀 结构尺寸图
 |  |
|---|---|
| H44W旋启式止回阀 (PN1.6MPa～PN2.5MPa) | H44W旋启式止回阀 (PN4.0MPa～PN6.4MPa) |
