| 型号 |

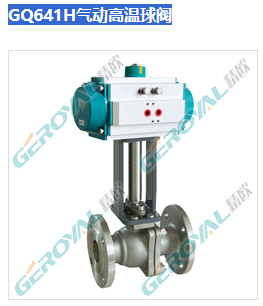

GQ641H气动高温球阀 |
材质 |
不锈钢 |
| 适用介质 |
油品 |
工作温度 |
高温 |
气动高温球阀 产品概述
GQ641气动高温球阀是采用金属硬密封球阀及活塞式气动执行器组成。气动高温球阀密封面采用金属硬密封阀座，可适用于≤500°以内的介质。气动高温球阀可配以阀门输入控制信号(4-20mADC或1-5VDC)气源即可控制运转。配行程限位开关、电磁阀、减压阀及0.4～0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动高温球阀整体具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高温球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
|
|
|
|---|---|
|
|
|
气动高温球阀 设计标
| 设计与制造 | GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357 |
|---|---|
| 法兰尺寸 | JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543 |
| 结构长度 | GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202 |
| 检验与试验 | JB/T 9092、API 598、GB/T13927 |
气动高温球阀 技术参数
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||||
| 阀体形式 | 两段式铸造球阀 | |||||||||||
| 连接形式 | 法兰式、焊接式 | |||||||||||
| 阀芯形式 | "O"型球形阀芯 | |||||||||||
| 密封填料 | 柔性石墨、金属缠绕垫片 | |||||||||||
| 流量特性 | 近似快开型 | |||||||||||
| 动作范围 | 0～90° | |||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
| 适用温度 | PPL≤300℃、硬密封≤450℃ | |||||||||||
| 基本误差 | 带：小于全行程的±2% | |||||||||||
| 死区 | 带：小于全行程的2% | |||||||||||
| 可调范围 | 250：1 | |||||||||||
| 配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||
| 控制方式 | 开关两位控制、4-20mA模拟量控制 | |||||||||||
气动高温球阀 执行器参数
| 执行器型号 | GT、AT、AR、AW系列单双作用气动执行器 |
|---|---|
| 供气压力 | 0.4～0.7MPa |
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 | -30～+70℃ |
| 作用形式 | 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| 可配附件 | 、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型系列气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
