HN5001变电站电气设备 交流耐压试验装置

　　HN5001变电站电气设备 交流耐压试验装置

　　功能简介：

　　变压器、GIS系统、SF6开关、CT/PT、绝缘子、套管、母线、电缆等容性设备是变电站中更常见的一次电气设备。根据220kV及以下变电站一次电气设备耐压的试验规程要求，相应的交/直流耐压试验设备既要满足高电压、小电流的试验条件，又要满足低电压、大电流的试验条件，即兼顾较宽的适用范围。采用串联谐振的原理，由变频电源控制箱、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器后，接入整流硅堆及微安表，即可完成直流耐压试验。由于系统谐振后具有更好的滤波特性，因此其产生的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修、试工程单位理想的耐压设备。

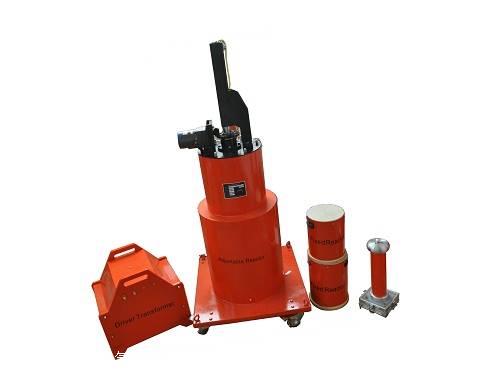

　　变频串联谐振由变频电源、激磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品 上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。 变频串联谐振试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。变频谐振试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。

　　功能特点：

　　1.操作简单，体积小，重量轻，非常方便现场使用及搬运（体积与重量约为传统试验变 压器的1/10～1/30；

　　2.对现场电源要求低；

　　3.试验等效性好；

　　4.特有低谐波专利技术，武高所实测谐波含量低于0.3%，远低于国标不大于5%的要求,极大的保护了主变、发电机等设备不受高压谐波损伤；

　　5.通过权威机构--武汉高压研究所严格的型式试验鉴定，确保人员及设备安全； 在东北电科院组织的2008年全国设备大比武中名列前茅；

　　6.符合国标要求有监测峰值功能，可实时监测高压试验波形；

　　7.一键鼠标旋钮式操作，大液晶屏幕，“傻瓜式”简单易用；

　　8.自带微型打印机，随时打印保存试验数据；

　　技术参数：

　　1、谐振电压波型：正弦波，波形畸变率＜1.0%

　　2、输出频率：30～300Hz

　　3、工作制：满功率输出下，连续工作时间60min

　　4、品质因素：30～90

　　5、输入工作电源：单相380/220V±10%，工频50Hz±5%

　　6、 环境温度：－10℃～+50℃

　　7、相对湿度：＜95%，无凝露状况

　　8、适用范围：

　　1）电缆变频谐振装置；

　　2）发电机工频耐压试验装置；

　　3）变电站电气设备交流耐压试验装置；

　　4）CVT检验用谐振升压装置。
