产品功能
在被测回路不开路的情况下，同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。
产品特点
1.?智能化设计，减少了操作的繁琐性，降低了误操作的可能性，具有高精度、高稳定、低功耗、使用方便等优点。
2.?采用电压互感器和电流钳方式输入，机内无高压，2路输入间完全隔离，安全可靠。
3.?尖小形钳口适合于排线密集的场所，圆形大钳口适用于粗导线检测。
4.?测试线采用电力专用电缆线，弹棒插头和鳄鱼夹均有绝缘保护。仪表采用绝缘防滑护套。
配有USB接口，可存储1500组数据，通过系统软件上传所存数据到电脑，便于读取、保存、报表、打印历史数据等。
?
?
?
技术规格
1．基准条件和工作条件
影响量 | 基准条件 | 工作条件 | 备注 |
环境温度 | 23℃±1℃ | -10℃～40℃ | ---- |
环境湿度 | 40%～60% | ＜80% | ---- |
信号波形 | 正弦波 | 正弦波 | β=0.01 |
信号频率 | 50HZ±1HZ | 45HZ～65HZ | ---- |
仪表工作电压 | 9V±0.1V | 9V±1.5V | ---- |
测相位频率相序时 电流幅值 | 200mA±3mA | 2mA～20A | ---- |
测相位频率相序时 电压幅值 | 100V±10V | 10V～600V | ---- |
测功率功率因数时 电流幅值 | 200mA±3mA | 20mA～20A | ---- |
测功率功率因数时 电压幅值 | 100V±10V | 10V～600V | ---- |
外电场、磁场 | 应避免 | ||
被测导线位置 | 被测导线处于钳口的近似几何中心位置 | ||
2．基准条件下基本误差及性能指标
类 ???别 | 量 ???程 | 分 辨 力 | 基本误差 |
电 ????压 | AC 0.00V～600V | 0.01V | ±(0.5%量程) |
电 ???流 | AC 0.0mA～20.0A | 0.1mA | ±(0.5%量程) |
相 ???位 | 0.0°～360° | 0.1° | ±1° |
有功功率P | 0.0W～12kW | 0.1W | ±(1.0%量程) |
无功功率Q | 0.0VAR～12kVAR | 0.1VAR | ±(1.0%量程) |
视在功率S | 0.0VA～12kVA | 0.1VA | ±(1.0%量程) |
功率因数PF | -1～+1 | 0.001 | ±0.03 |
频 ??率F | 45HZ～65HZ | 0.01HZ | ±(1.0%量程) |
工作条件下的相位误差：10mA～20A为±3°；10mA以下±6°
3．一般规格
功 ???能 | 同时测量两路交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等 | ? |
电 ???源 | DC9V 碱性干电池(1.5V AA×6) | ? |
量程及分辨力 | 电压量程：AC0.00V～600V?； ????分辨力：AC0.01V | |
电流量程：AC 0.0mA～20.0A； ????分辨力：AC 0.1mA | ||
相位量程：0.0°～360.0°； ?????分辨力：0.1° | ||
频率量程：45.00Hz～65.00Hz； ???分辨力：0.01Hz | ||
有功功率量程：0.0W～12kW； ?????分辨力：0.1W | ||
无功功率量程：0.0VAR～12kVAR； ?分辨力：0.1VAR | ||
视在功率量程：0.0VA～12kVA； ???分辨力：0.1VA | ||
功率因数量程：-1～+1； ?????????分辨力：0.001 | ||
仪表质量 | 1170g(带电池) | |
仪表尺寸 | 长宽厚：196mm×92mm×54mm | |
钳口尺寸 | 电流钳：35mm×40mm | |
检测速率 | 约2秒/次 | |
显示模式 | 2.8寸TFT彩色液晶屏，显示域：58mmX44mm | |
数据存储 | 1500组 | |
数据保持 | 测试中按HOLD键保持数据，“HD”符号显示 | |
自动关机 | 开机约15分钟后，仪表自动关机，以降低电池消耗 | |
背光功能 | 有，适合昏暗场所及夜间使用 | |
电压检测 | 当电池电压低于7.2V时，电池电压低符号显示，提醒更换电池 | |
通讯接口 | USB接口，所存数据上传电脑，便于分析管理数据 | |
测试线长度 | 1.5m | |
电流钳线长 | 2m×φ5mm | |
工作温湿度 | -10℃～40℃；80%Rh以下 | |
存放温湿度 | -10℃～60℃；70%Rh以下 | |
输入阻抗 | 测试电压输入阻抗为：1MΩ | |
耐 ???压 | 仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 | |
绝 ???缘 | 仪表线路与护套外壳之间≥100MΩ | |
结 ???构 | 双重绝缘，带绝缘防振护套 | |
适合安规 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2 | |
工作电流 | 开启背光灯最大耗电70mA，电池连续工作8小时 | |
关闭背光灯仪表耗电40mA，电池连续工作120小时 | ||

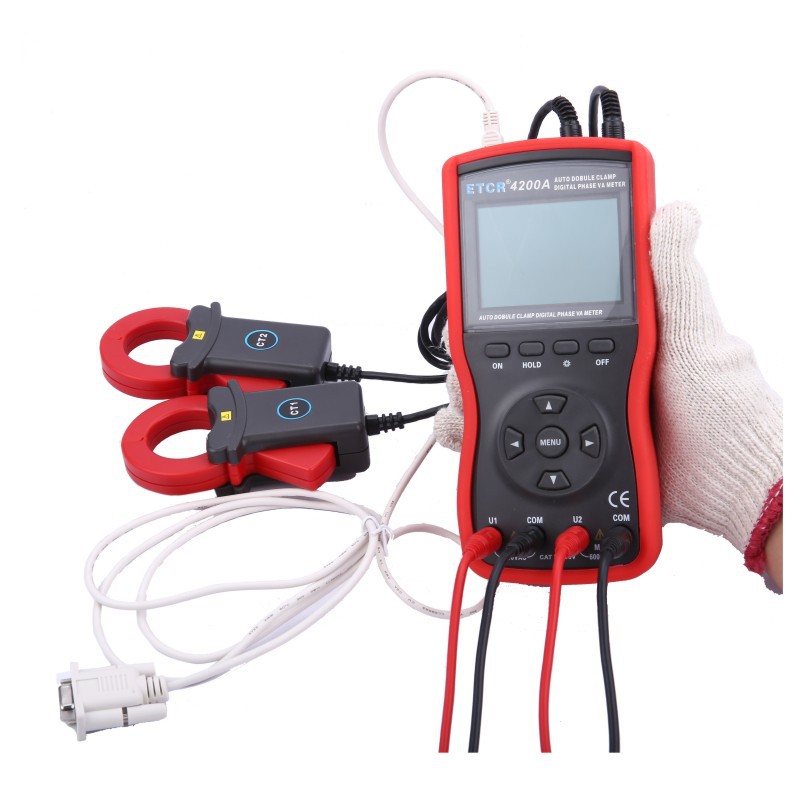

随机附件 | 主机：1件；电流钳：2件；测试线：4条；USB数据线：1条；软件光盘：1件；电池LR6：6节；仪表箱：1件 | |
?
