GC7000A掌上式电能质量分析仪

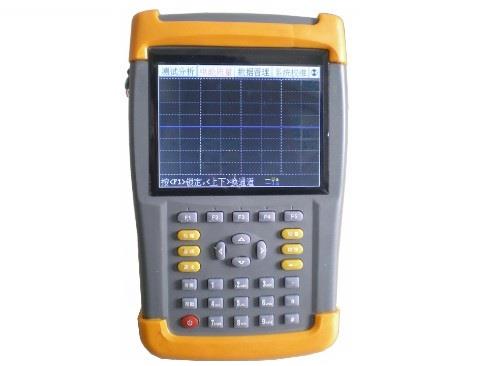

GC7000A掌上式电能质量分析仪掌上式电能质量分析仪是相对简易的电能质量测试分析仪器。采用 DSP+ARM+CPLD 内核，3.2寸彩色大屏幕液晶(320×240点阵)显示屏，结构紧凑，功能强大，显示方便。可测谐波、不平衡度、电压、频率偏差、闪变等电能质量指标。 后台管理分析软件，功能丰富，操作方便。

功能与特点
? 电压输入采用高电压隔离模块，电流输入采用交电流钳，使输入信号和测量系统安全隔离。
? 便携式结构，尺寸小、重量轻；内置高性能锂电池，在无外接电源的情况下可连续工作十小时。
? 符合国标A 级仪器要求。对谐波、三相不平衡度、闪变和波动均同时采样，采集速率12.8 kHz。
? 采用DSP+ARM+CPLD 内核，处理速度快，软件功能丰富，适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。
? 电能质量测试仪提供USB接口，便于与笔记本电脑进行通讯传输数据。
? 电能质量测试仪可以配置微型热敏打印机，能够随时打印现场时实测试数据。
? 系统频率、电网谐波、三相电压不平衡度、电压波动与闪变、电压偏差、电压基波有效值和真有效值、电流基波有效值和真有效值、基波有功功率、有功功率、基波视在功率、2-50次谐波、真功率因数等全部电能质量五大国标规定的参数。
? 电能质量测试仪内置128M内存，以1 分钟为单位存储数据，可以连续存储1 个月的历史数据。
? 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统，界面友好，具有图形及曲线分析功能，同时配备相关的信息，查询、国标查询等内容。

技术指标
? 频率测量：测量范围：45～55Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.
? 测量误差： ≤0.02Hz
? 输入电压量程：10-450V
? 输入电流量程：5A，其他量程可以根据用户要求选配
? 基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.
? 基波电压和电流之间相位差的测量误差：≤0.5°
? 谐波电压含有率测量误差：≤0.1％
? 谐波电流含有率测量误差：≤0.2％
? 三相电压不平衡度误差：≤0.2％
? 电压偏差误差：≤0.2％
? 电压变动误差：≤0.2％
? 频率偏差：≤0.1％
? 闪变误差：≤5％
? 工作时间：内部电池可以连续工作10 小时
? 外形尺寸：185 mm×95 mm×40mm(长×宽×高)
? 重量：0.5kg
