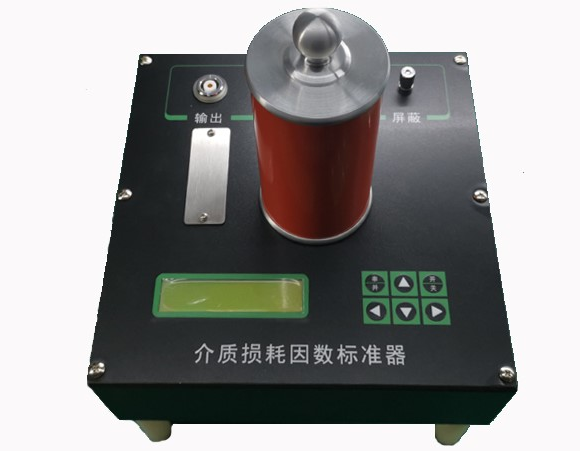

TH-6201介质损耗因数标准器是RC串联型标准介损器。采用数控方式切换电阻，操作非常方便，在±2℃范围可以作到较高的重复性(tgδ：0.05%×读数+0.001%，电容量0.01pF)。0~10%之间有30个档位，最高工作电压10kV。

?

一、主要技术指标

适用范围： 西林型电桥 / 电流比较仪型电桥

接???线： 正 / 反接线

准 确 度： tgδ：?0.5%×读数+0.01%

电容量：0.5%×读数+0.1pF

主 电 容： 电容量50/100pF

零值损耗<0.005%⁵

损耗值范围：0.000%-10%，30个档位

使用频率： 50HZ

环境温度： 10-30℃

相对湿度： <70%

?

二、操作方法：

开/关机：轻按“启/停”键开机，按住“启/停”键一秒以上即关机。待机90秒无按键动作会自动关机。关机后所选择的档位保持不变。

换??档：开机后按“↑”、“↓”键选择介损档位。右下角显示介损标称值，第一行显示电容量实际值，第二行显示介损实际值。共30个档位：

0.000%?0.005%?0.010%??0.020%?0.030%?0.040%?0.050%??

0.060%??0.070%?0.080%?0.090%?0.100%??0.200%??0.300%?

0.400%?0.500%??0.600%?0.700%??0.800%?0.900%?1.000%??

2.000%?3.000%??4.000%??5.000%??6.000%?7.000%?8.000%?

9.000%?10.00%

电桥类型：按“→”键切换西林型电桥和电流比较仪型电桥。右上角显示“S”为西林型电桥，不显示“S”为电流比较仪型电桥，它们的区别是电容量不同：

C_S=C（1+tg²δ）

如果使用频率非严格50Hz，介损实际值应乘校正系数f/50。

?

三、接线

正接线：拧上四个底角绝缘支架，屏蔽端子接地（高精度测量时接被检电桥低压屏蔽），主电容高端接试验高压，输出端子接被检电桥正接线测量端。

反接线：拧上四个底角绝缘支架，主电容高端接地，屏蔽端子接试验高压（高精度测量时接被检电桥高压屏蔽），输出端子接被检电桥反接线测量端。

注意：校验M型电桥时不能做反接线。

?

四、检定

TH-6201已经预置了各档C和tgδ数据，但仍要求由检定机构重新检定，并将各挡C和tgδ置入仪器。

?

五、参数设置：

在关机状态下，同时按住“↑”“↓”“→”三个按键不动然后开机，用“→”移动光标，“↑”、“↓”修改内容，右下角选择介损标称值，如果用西林电桥检定的数据应在右上角设置“S”，用电流比较仪电桥检定的数据取消右上角的“S”。设置完成按住“启/停”键一秒以上即退出。

?

介质损耗因数标准器 ?

一、概述

绝缘材料测试和电力设备绝缘监测，它测量结果准确与否直接关系到电力生产的安全。

为了保证测量结果的可靠性，我们根据多年从

事介损测试工作经验，并结合国家相关的检定

规程（JJG563-2004）和一些行业标准，从标

准器的稳定和尽量减小环境条件限制的角度

出发，结合高压介损测量仪的正、反接线特点，

研制了 THBD 系列高压介损标准器，以检测高

压介质损耗因数测量仪测量准确度。

本设备自带无线控制功能，可通过连接安

卓系统实现其操作，并获取装置内部信息。

执行标准：

JJG563-2004高压电容电桥计量检定规程

JJG1126-2016 高压介质损耗因数测试仪检定规程

外型图：

二、特点

l 内部采用高稳定、低电压系数的实物电容；

l 数据准确度高，具有较高的稳定性；

l 适合正、反接线测试；

l 多重控制模式即可在面板上触摸控制，也可在远端通过安卓系统进行控制；

l 无线远端控制，大大减轻操作者工作强度，提高工作效率；

l 内部时时信息传递，更便于操作者了解设备情况。

三、主要技术指标：

使用环境

环境温度：(10-35)℃，

相对湿度：≤70％

运行使用海拔：一般不超过 1000 米

试验电压频率：50±0.2Hz

控制方式：面板直接切换/无线摇控

屏幕显示：3.2 寸彩色触屏；分辨率：400×240

工作电源：锂电池供电（充满电后可连续工作不小于 24 小时）
