噪声测试平衡负载系统 电容器放电试验装置 冲击电压试验仪 测试仪

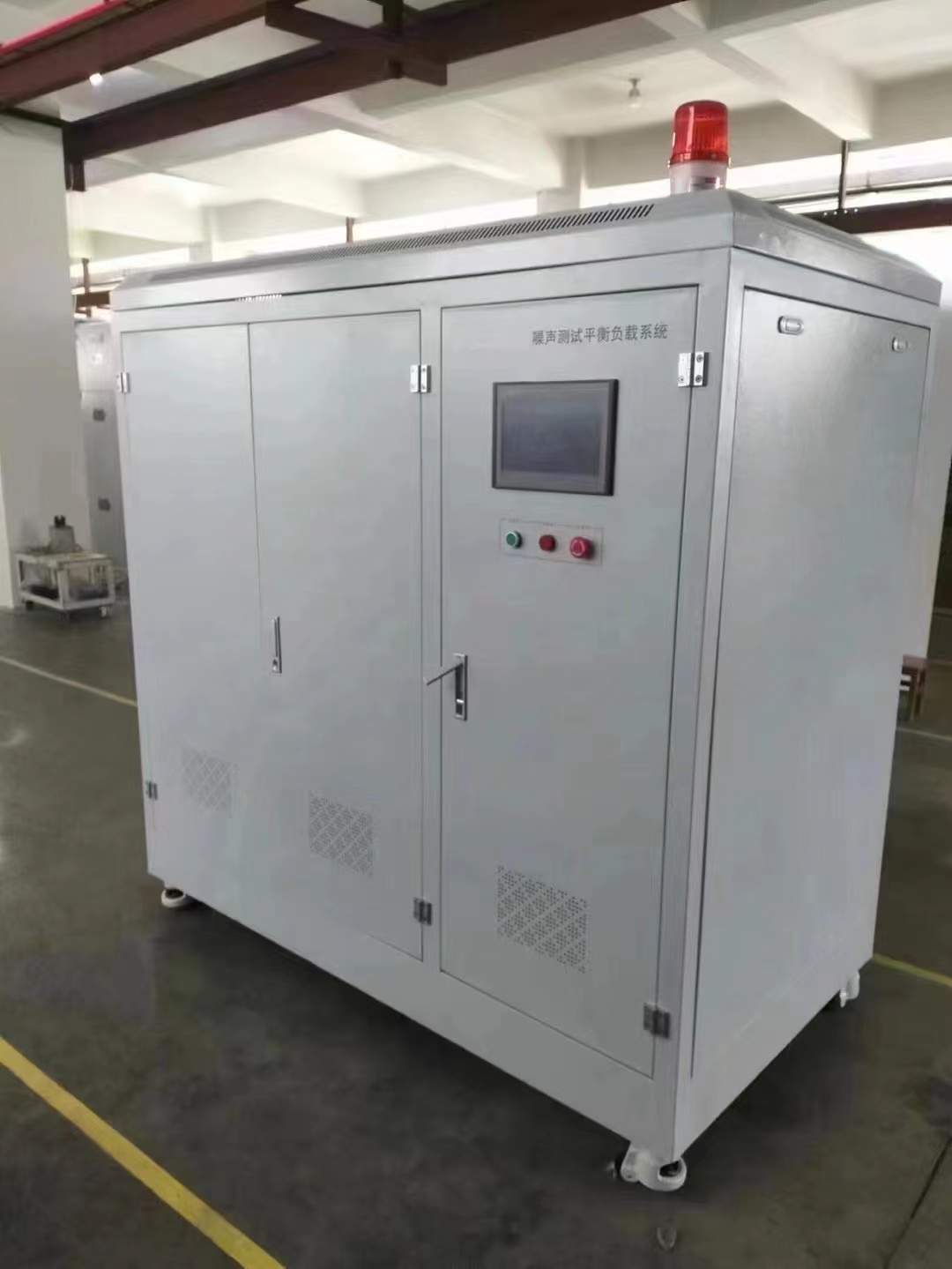

?无功补偿柜噪声测试平衡负载系统是我公司针对国网低压开关柜标准化设计方案???????????(2020 版)中的无功功率补偿柜增加的试验项目和分类里的噪声测试要求设计,可以进行 420kVar及以下容量无功功率补偿柜噪声测试的成套设备,可满足试验标准要求;

?

???系统采用一体化结构设计，将 60kVA数字式可调电源、350kVar可调补偿电抗器及测控装置集成在一个金属箱体内,货到现场后可快速投运,安装快捷,使用方便;

?

???系统标配手动按钮操作面板，使用数字仪表实时显示系统输出电压、电流等参数,同时用户可选配基于PLC可编程逻辑控制器及计算机软件操作的远程控制系统,使用便利程度更高;

?

??2. 使用条件

?

???环境温度: -10°C~45°C下正常工作，最大日温差≤15K; 相对湿度: 25°C时湿度≤85%;

???海拔高度: 不超过 1000 米;

???电源要求: 三相电源，电压380V±10%，频率50Hz±1Hz，电流≥30A(容性负载) /100A (感性及阻性负载);

?

??3. 制造标准?

?

???国网低压开关柜标准化设计方案(2020 版)

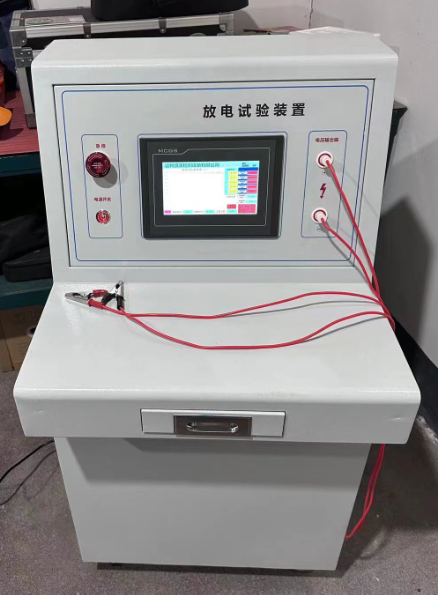

电容器放电试验装置

1 简介?

TH系列电容器放电试验装置是根据GB/T12747.1-2017（GB/T15576-2008）进行设计制作，针对电容器内部器件放电试验的专用设备，满足标准中相关条款对于电容器的测试要求。设备采用可编程控制器作为核心处理模块，同时采用7寸的威纶通彩色触摸屏作为显示和控制界面，操作简单方便，可根据用户的设置参数实现可靠地自动化测试。

该设备的充电电源采用一款零电压全桥/半桥段开关电路拓扑和先进的PWM控制技术的高压直流电源，具有电压、电流动态响应速度快，输出电压电流精度高等特点。这种电源和电压整流方式的电源相比具有以下特点：

?

l?输出电压响应时间快：输出响应时间在ms级别。

l?充电电流可控：电源具有恒压恒流功能。

l?显示精度高：分辨率可显示1V；

l?纹波系数小：低于1%FS；

l?高稳定性：分辨率可显示1V，精度可达到0.2%；

l?具有过压过流自动保护功能。

l?体积小：高度只有2U；

2 设备技术特点：

l?采用7寸彩色触摸屏进行系统参数显示和控制。

l?电源模块化设计，采用高压可程控电源输出，电压稳定，负载效应小，精度高。

l?采用恒流充电，速度快，时间短，效率高。

l?数据掉电保存。

l?输出电压0V起调。

l?调压响应速度快。

l?侧两端采用高阻抗采集回路，保证对样品的影响降到最小

l?具有过压过流保护功能。

l?操作简便，一键启动/停止试验。

TH-20KV冲击电压发生器

技术规格书

(一)?综述：

TH-20KV设备针对低压配电系统SPD的II级产品和太阳能电池板进行耐压测试，可产生冲击电压1.2/50μs波形，用于SPD以及元器件的三级试验和限制电压试验。也可对MOV阀片、单元和浪涌保护器（SPD）等进行冲击电流试验及残压值的检定，或者用于其他科学研究试验。

为提高测试自动化程度，电气科技有限公司测试装置。该装置采用计算机和PLC控制技术，主要性能满足国内外对SPD产品及其器件进行各类组合波测试需求。

(二)?符合标准

l?GB 18802.1-20KV12 低压配电系统的电涌保护器（SPD） 第一部分：性能要求和试验方法

l?GB/T 18802.12-20KV06 低压配电系统的电涌保护器（SPD）第12部分：选择和使用导则

l?IEC61730-2:20KV16 光伏组件的安全鉴定 试验要求

l?GB/T 16927.1-1997高电压试验技术 第一部分 一般试验要求

l?GB/T 16927.2-1997高电压试验技术 第二部分 测量系统

l?GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验

l?IEC61000-4-5?电磁兼容性（EMC）第4-5部分：测试与测量技术 --- 浪涌抗扰性试验

l?IEC61643.11: 低压电涌保护器（SPD）- 第11部分：低压电力系统的电涌保护器 --- 性能要求和试验办法

l?IEC61643-21: 低压电涌保护器（SPD）- 第21部分：电信与信号网络系统的电涌保护器 --- 性能要求和试验方法

(三)?适用条件

u?海拔高度：￡1000m

u?环境温度：－5℃～＋40℃，最大日温差：25℃

u?相对湿度：<?85％（20KV℃），无凝露

u?使用环境：户内

u?无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体

u?电源电压的波形为正弦波,波形畸变率 <5%,电压波动小于10%

u?接地电阻不大于0.5Ω
