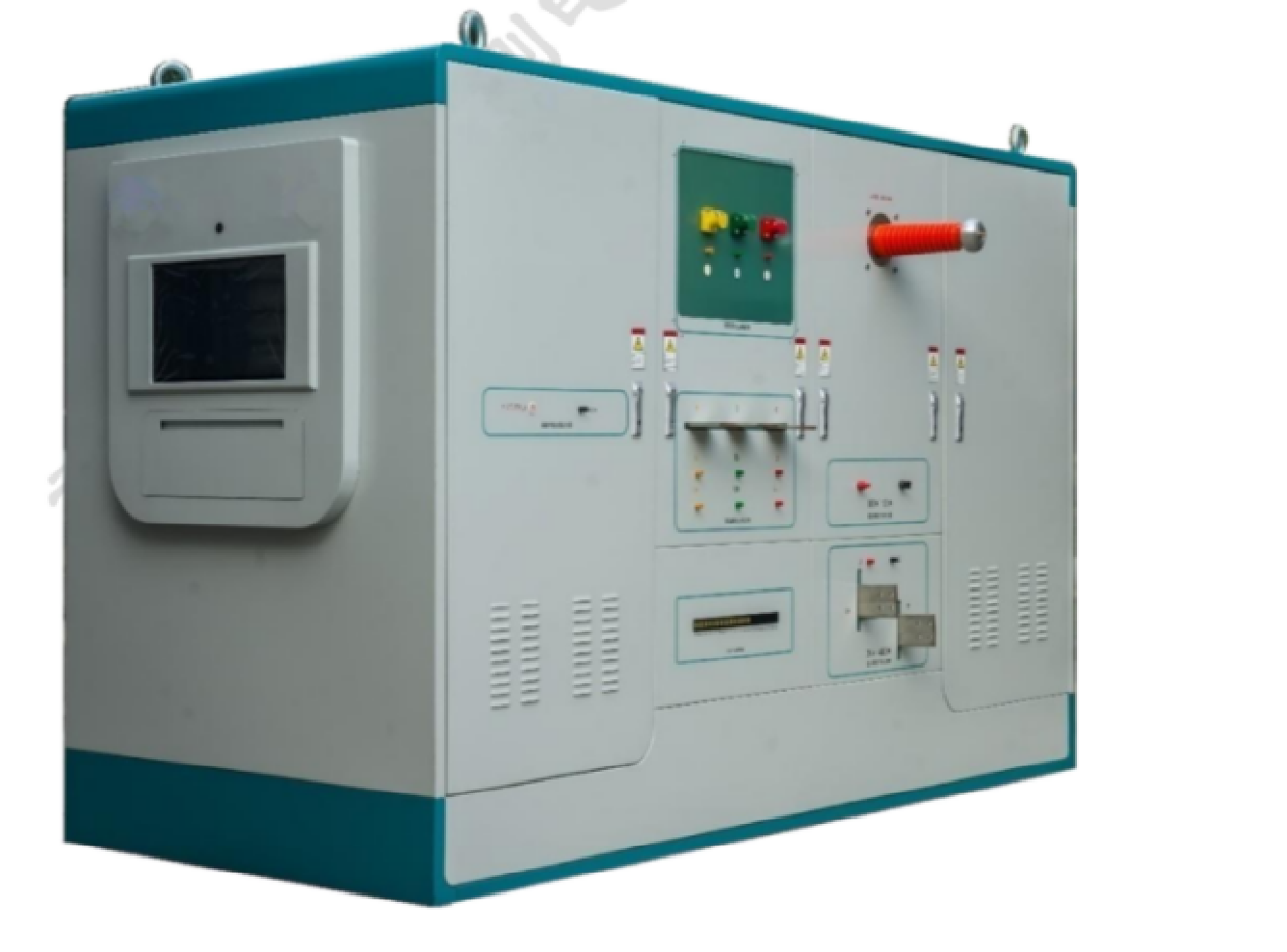

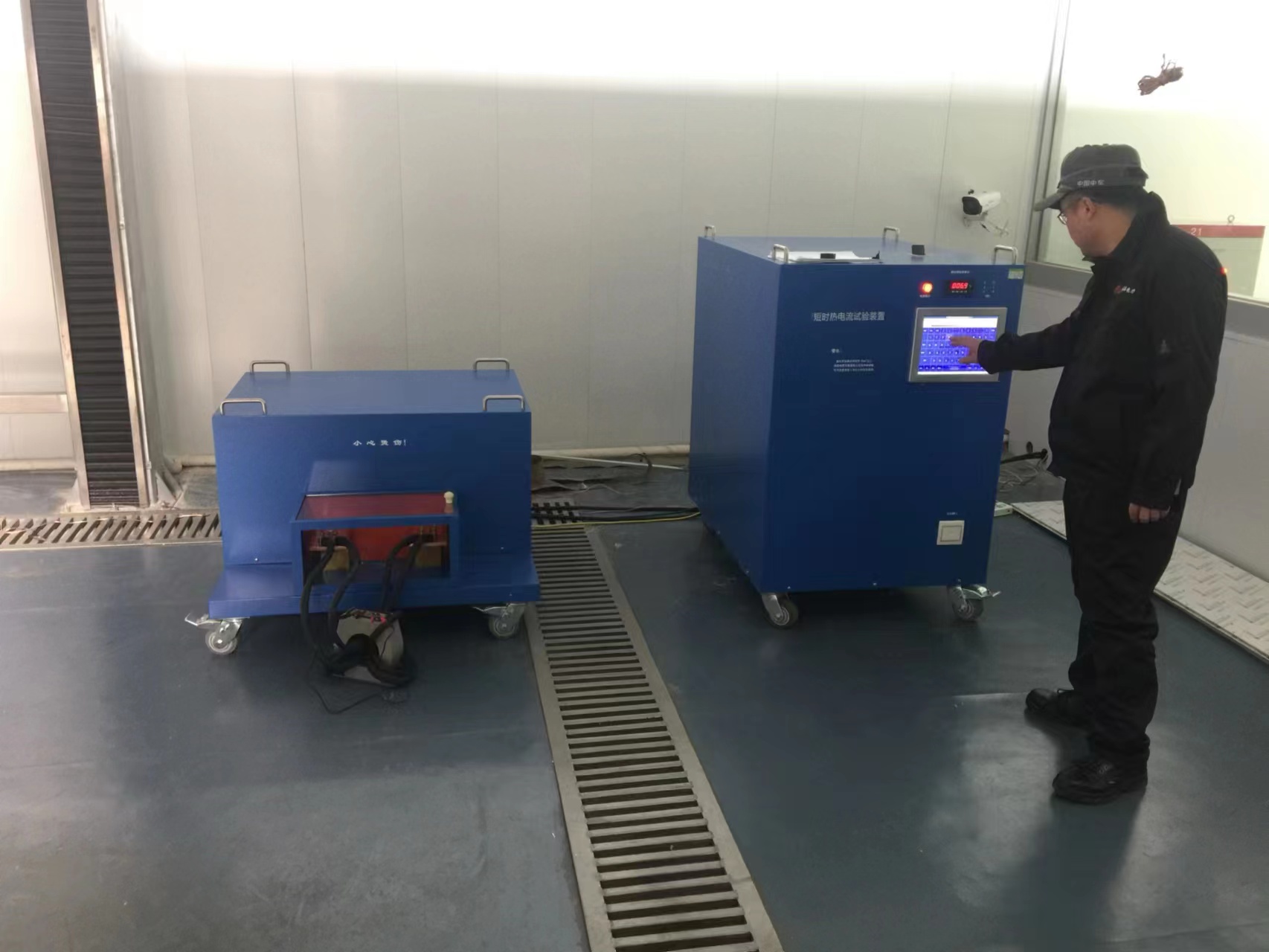

电流互感器短时热电流自动化试验装置技术参数

?电流互感器短时热电流自动化试验装置按照电国家标准<<GB1206电流互感器>>和国网公司标准<<Q/GDW 1572计量用电流互感器技术规格书>>等要求全自动完成电流互感器短时热电流检测试验。装置首先测量所连接电流互感器样品回路的阻抗值，然后依据此阻抗值和设定的试验电流数值，自动控制装置的输出电流至目标试验电流值。在1s钟试验时长条件下，当装置计算的输出电流和负荷超过装置的最大输出时，会依据标准给出的I2t等效试验方式减少试验电流并延长试验时长，最长试验时间控制在5s以内，保证试验过程加在样品一次回路的能I2t与1s中热电流冲击试验在数值上等效

2 产品特点

与目前短时热电流试验装置相比具备以下明显优势：

1 相比于LCR充放电模式的试验系统相比，装置的体积和重量大大降低，且成本也大大降低

2 装置测量样品一次回路阻抗，并依据测量结果自动控制装置的输出电流至目标电流

3 当需要的试验输出容量大于装置的最大输出时，自动采取I2t等效试验方式，使得试验变得可行

?

4 试验过程全自动，装置的控制回路监视各种信号并进行错误操作检测对装置本身进行有效保护

?

5 试验过程简单，快速，并且试验过程中的样品一次回路电流，一次回路电压，装置调压器输出电压等各种信号的数值及时间曲线都会被记录保存

?

3 功能

1 测量所连接样品电流互感器的一次回路阻抗，并依据所测量阻抗值调节装置的电动调压器至目标值，然后在升流器输出回路产生所需的目标试验电流

2 记录试验过程中样品一次回路电流，一次回路电压，装置调压器输出电压，装置调压器输出电流等的幅值-时间曲线

3 自动控制并监视整个试验过程，对试验过程中的异常和错误操作进行保护

4 生成格式规范的试验报告

电力变压器消磁机是集变压器直流电阻测试功能和消 磁功能于一体的新型设备。消磁部分和直阻测试部分操作界面一分为 二，独立操作。既能快速准确的测量大型变压器的直流电阻，又能消 除电力变压器直流电阻试验后剩磁危害，对保护电力变压器免受励磁 涌流冲击，和安全投运有极其重要的作用。是我们电力变压理想的 测试设备

全自动变压器消磁机，是消除大型电力变压器直流电阻试验后剩磁的专用设备。对保护变压器免受励磁涌流的冲击、安全投运及延长变压器寿命有极其重要的作用。

一、主要特点1、适用于35KV及以上大型电力变压器投运前消除剩磁。2、消磁速度快，三相变压器消磁一次至两次即可。3、仪器设有自动测试和手动测试。4、大消磁电流10A，设有自动、10A、5A、1A、500mA、200mA 共六档消磁电流，满足用户的不同测试需求。5、现场使用220V交流电源即可。6、消磁过程中显示进度百分数。7、仪器操作简单，体积小，重量轻，携带方便。

二、主要技术指标及使用条件1、主要技术指标： 消磁电流 自动、10A、5A、1A、500mA、200mA 共六档。 外形尺寸: 405mm×330 mm×172 mm 重 量 : 6.5kg2、使用条件 环境温度 －10℃～50℃ 环境湿度 ≤85%RH 工作电源 AC220V±10% 电源频率 50±10 Hz 功能介绍仪器面板示意图如下所示：

消磁输出：接被消磁试品的变压器套管电源开关：AC220V电源开关交流220V：工作电源，接AC220V电源插座接地端子：与地线连接液晶屏：显示操作提示、消磁状态和进度复位/设置：功能一：选择自动和手动模式功能二：选择电流档位功能三：中断仪器工作功能四：返回初始界面测试：启动消磁电流输出

四、使用说明仪器操作步骤如下：1、用电源线将仪器与外部AC220V电源连接，用接地线将接地端子与大地连接，消磁输出端子接变压器高压侧的被消磁相，如不清楚具体哪相剩磁大，可分两次消磁（AB,BC)，消磁输出不分正负。
