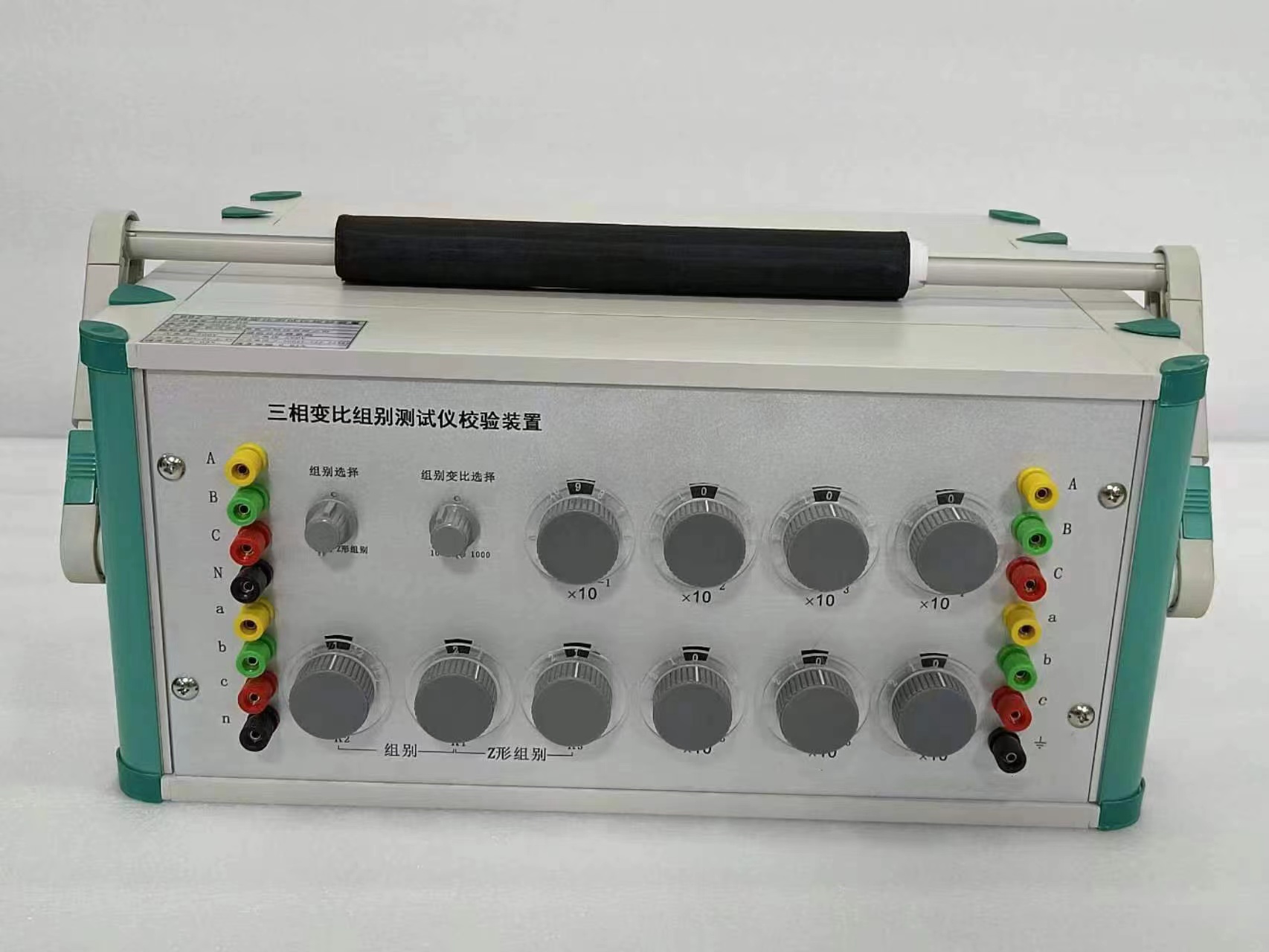

变压器变比组别测试仪 变压器变比组别测试仪检定装置 校验仪

测量对象：电气测量范围：10000测量精度：0.05产地：山东电压：220V电源：220分辨率：0.1ppm工作电压：220V类型：电参数测量仪上市时间：2011年春输出方式：自动重量：8执行质量标准：国标品牌：天正型号：TH加工定制：是结构特征：比较仪表质量认证：ISO9001-2000

用变比电桥测量变压器的变比，操作过程繁琐，测量范围狭窄，已经不适应现代测量的快节奏、高效率的要求。为此，我公司采用现代电子技术，研制出了新一代全自动变比组别测试仪。它体积小，重量轻，精度高，稳定性好。它采用了大屏幕汉字显示、菜单操作，界面友好。变比组别可一次测完。该仪器是电力工业部门的理想测试仪器。

二、主要功能及特点

1．自动测量接线组别。

2．自动进行组别变换。

3．自动切换相序。

4．自动切换量程。

5．自动校表。

6．输入标准变比后，能自动计算出相对误差。

7. 一次测量完成，自动切断试验电压 。

8. 设置数据,测量结果自动保存，可查看以前数据。

9. 测量有载变压器,只输入一次变比。

三、主要技术指标

1．变比测量范围： 1—10000

2．组别：1—12点

3．精度: 1-1000 0.2 级 1000-10000 0.5级

4. 电源：AC220V ±10%，50HZ

5．使用环境温度：-5℃ ─ 40℃

6．使用环境湿度：＜85%

7. 体积：430×320×215mm3

变压器变比组别测试仪联系人杨东照3708956461求求号805146545变压器变比组别测试仪功能特点

.单片机控制大型液晶屏汉字显示人机对话

.面板式打印机

.自动测量接线组别自动转换级性

.自动切换相序量程

.范围1~10000 1~12点

.输入标准变比计算误差

.体重300×200×225mm重8kg

尊敬的用户：

感谢您选用我公司生产的变压器变比组别测试仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。

在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的安全正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。

重要提示：

1 仪器在不使用的情况下，请及时关闭电源！

2 充电电池属于消耗部件，应注意维护，在使用时充电电池有效容量会随时间逐渐降低，从而使有效使用时间缩短，为了尽量提高电池寿命，请注意以下维护措施：

2.1如果长期不使用仪器，请定期进行充、放电，电池应至少每月充、放电一次。

2.2严禁亏电使用，亏电将严重缩短电池寿命，甚至使电池报废，当仪器欠电时，应马上关闭电源，进行充电。避免因电池放电时间过长而导致电池失效。

2.3充电灯：充电过程中亮红色；充电完成后亮绿色。

在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据国网的预防性试验规程，要求对运行的变压器定期进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试结果只为一相变比的值。本变压器变比组别测试仪克服了传统变比电桥测试的缺点，屏幕采用了大屏幕高分辨率液晶显示屏，供电采用锂电供电，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相变比测试，测试速度快，准确度高。
