六相微机继电保护综合测试仪 高精度大电流发生器 变比极性测试功能

?

我公司生产的可调直流稳压电源具有高性能、高稳定、高可靠、体积小、重量轻等主要特点并兼备过压、限流、短路等各项必备保护功能。该系列电源还设置了预置功能（选配），可以在加载前预先设定好电压、电流、过压保护值，使用过程中随时查看设定的各项参数，操作过程简单、方便，这些优点，系列高频开关电源各种测试等场合。?

！！！（注：由于各种负载有不同性，故有些特殊负载需要与工程师沟通，方能达到该负载的要求）

?

2、性能特点

规???格：输出电压0—5V额定电压，输出电流0—1000额定电流

电压电流预置：面板自带预置按键，可预先设定电压电流值

稳压稳流：电压电流值从零到额定值连续可调，稳压稳流自动转换

过压保护：保护后机器自锁，重启机器自动解锁

过流保护：额定电流输出过载保护，短路保护（短路后关闭输出，选配）

短路保护:允许在任何状态下长期短路或短路开机

短路报警：当输出短路时，电源声光报警

输出显示：电压电流表均为LED显示

脉冲工作：可配时间控制器构成直流脉冲电源（选配）

智 能 化：可通过RS232或者RS485或者CAN与计算机连接，组成计算机监控的智能型电源（选配）

模拟信号接号：用户可采用0 ~ 5V，0 ~ 10V或4 ~ 20mA信号控制并回读电源输出的电压和电流（选配）

特殊定制：提供特殊规格电源尺寸设计，特殊电源定制（提前声明）

?

3、主要技术指标

1、?最高输出电压：接近0V-5.2V额定值

2、?最大输出电流：接近0A-1100A额定值

3、?恒压值连续可调范围：0V-5V额定值

4、?恒流值连续可调范围：0A-1000A额定值

5、?输出电压、输出电流及过压设定：旋转编码器

6、?稳压稳流状态自动切换

7、?稳压精度：

源效应≤0.5%额定值（输入电源电压变化±10%时引起的输出电压的变化率）

负载效应≤0.5%（电源输出电流从零至额定值变化时引起的输出电压变化率）

8、?稳流精度：

源效应≤0.5%额定值（输入电源电压变化±10%时引起的输出电压的变化率）

负载效应≤0.5%（输出电压从零至额定值变化时引起的输出电流变化率）

9、?输出纹波：稳压时≤0.5%额定值（有效值，额定输出时测量）

10、?保护电路：输出短路、过压、过载保护、过温保护

11、?显示方式：正4位或5位LED数码管显示

12、?显示分辨率：以规格型号定

13、?显示误差：≤1% ±1字（20%-100%量程内）

14、?程控（选配功能）：电源提供RS485接口及通讯协议，与计算机连接形成智能电源；通过485接口完成电源启动、停止、给定值设定、实时读取电压、电流值、工作状态等功能。

15、?工作方式：长时间满负荷连续工作

16、?时漂：≤0.5%额定值（电源连续工作时间大于8个小时引起的输出电压的变化率）

17、?温漂：≤0.05%额定值/°C（电源使用环境温度范围内由环境温度变化引起的输出电压变化率）

青岛天正华意电气设备有限公司位于美丽的青岛平度市,经营电力设备于一体并提供各种技术服务支持的高新科技企业。公司业务领域包括电力试验测试设备生产三相交直流指示仪表校验装置 三相交直流指示仪表校验仪 三相交直流标准源 标准源 交流采样器变送器仪表校验装置 三相交直流指示仪表校验装置 标准功率源,三相标准功率源 继电保护测试仪,继电保护校验仪,热继电器校验仪,热继电器测试仪,升流器,大电流发生器产品2000年通过ISO9001质量体认证,3C体系认证,成为科技界,检测行业交流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的。TH系列轻型交流高压试验变压器是在TD(G)系列试验变压器的基础上按照标准《ZBK-41006-89》经过改进后而生产的一种新型产品。本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。 产品结构TH系列轻型高压试验变压器采用单框芯式铁芯结构。初级绕组饶在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方本方案采用充气式无局放试验变压器做为高压电源，经过隔离滤波装置，取得较为纯净的高压电源，然后经无局放耦合电容器取得高压电路中的脉冲信号经局放仪检测被试品的局放量。

三、使用条件海拔高度： ≤3000m环境温度： －15℃～＋40℃大日温差： ≤25℃空气相对湿度： ≤90％（20℃）耐地震能力: ≤8级地面水平加速度3.0m/s2、地面垂直加速度1.5m/s2电源电压的波形为实际正弦波,波形畸变率

二、主要技术参数?外设接口 以太网接口：10/100Mbit， 1个光网口：100Mbit ，8对（分别用于IEC61850-9-2采样值接口、GOOSE、IEEE1588收发接口）光串口：10个（其中8个用于FT3输出，1个用于FT3接收，1个B码接）内置GPS同步接口：1个（SMA接头）光B码接口：1个（ST接口）支持IEEE1588同步?模拟小信号电压源?12路电压信号源:12×(-10～+10）V ?精度：误差≤0.05% ；分辨率: 215μV ； 噪声幅度：＜1mV?模拟小信号电压源输出频率: ?范围: 0 ～ 1000HZ ； 精度: 误差＜0.001HZ ； 分辨率: 0.001HZ ?模拟小信号电压源相位: ?范围: ±360o ； 精度: 误差＜0.1o ； 分辨率: 0.01o ?数字量输出通道:?数量：32路?光纤传输网：?传输网络：100Base-FX (100M全双工光纤网络)?传输端口：12对标准LC接口，可任意配置为9-2的SMV发送端或GOOSE发送接收端?传输介质：50/125μm 或 62.5/125μm 橘红色多模光纤，波长1300nm，?有效传输距离＞1公里?传输指示：LED动态指示传输状态?FT3传输网：?传输网络：实时快速单向光纤传输网络，速度可配置?传输接口：10个标准ST接口，8个FT3的SMV报文发送端口，2个FT3的SMV报文接收端口?传输介质：62.5/125μm 橘红色多模光纤，波长850nm,?有效传输距离＞1公里?传输指示：LED动态指示传输状态?开关量输入数量： 8对；特性：可接空节点及带电位接点（0～250V）； ?开关量输出数量：8对； 4对通用开出量（空接点）； 4对快速开出量；

电压电流输出灵活组合 输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。操作方式 装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。具有独立专用直流电源输出 设有一路110V 及 220V专用直流电源输出。接口完整 装置带有USB通讯口，可与计算机及其它外部设备通信。完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

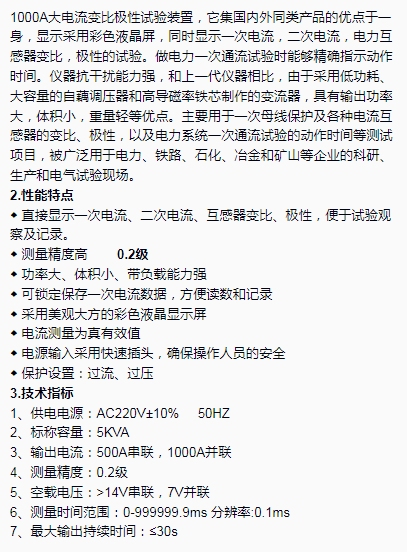

1000A大电流变比极性试验装置，它集国内外同类产品的优点于一身，显示采用彩色液晶屏，同时显示一次电流，二次电流，电力互感器变比，极性的试验。做电力一次通流试验时能够精确指示动作时间。仪器抗干扰能力强，和上一代仪器相比，由于采用低功耗、大容量的自藕调压器和高导磁率铁芯制作的变流器，具有输出功率大，体积小，重量轻等优点。主要用于一次母线保护及各种电流互感器的变比、极性，以及电力系统一次通流试验的动作时间等测试项目，被广泛用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场。?

2.性能特点

◆?直接显示一次电流、二次电流、互感器变比、极性，便于试验观察及记录。

◆?测量精度高????????0.2级

◆?功率大、体积小、带负载能力强

◆?可锁定保存一次电流数据，方便读数和记录

◆?采用美观大方的彩色液晶显示屏

◆?电流测量为真有效值

◆?电源输入采用快速插头，确保操作人员的安全

◆?保护设置：过流、过压

3.技术指标

1、供电电源：AC220V±10%?????50HZ???

2、标称容量：5KVA

3、输出电流：500A串联，1000A并联

4、测量精度：0.2级

5、空载电压：>14V串联，7V并联

6、测量时间范围：0-999999.9ms?分辨率:0.1ms

7、最大输出持续时间：≤30s
