冲击电压发生器试验设备组成

本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。

4.1、结构特点（含直流充电装置）???

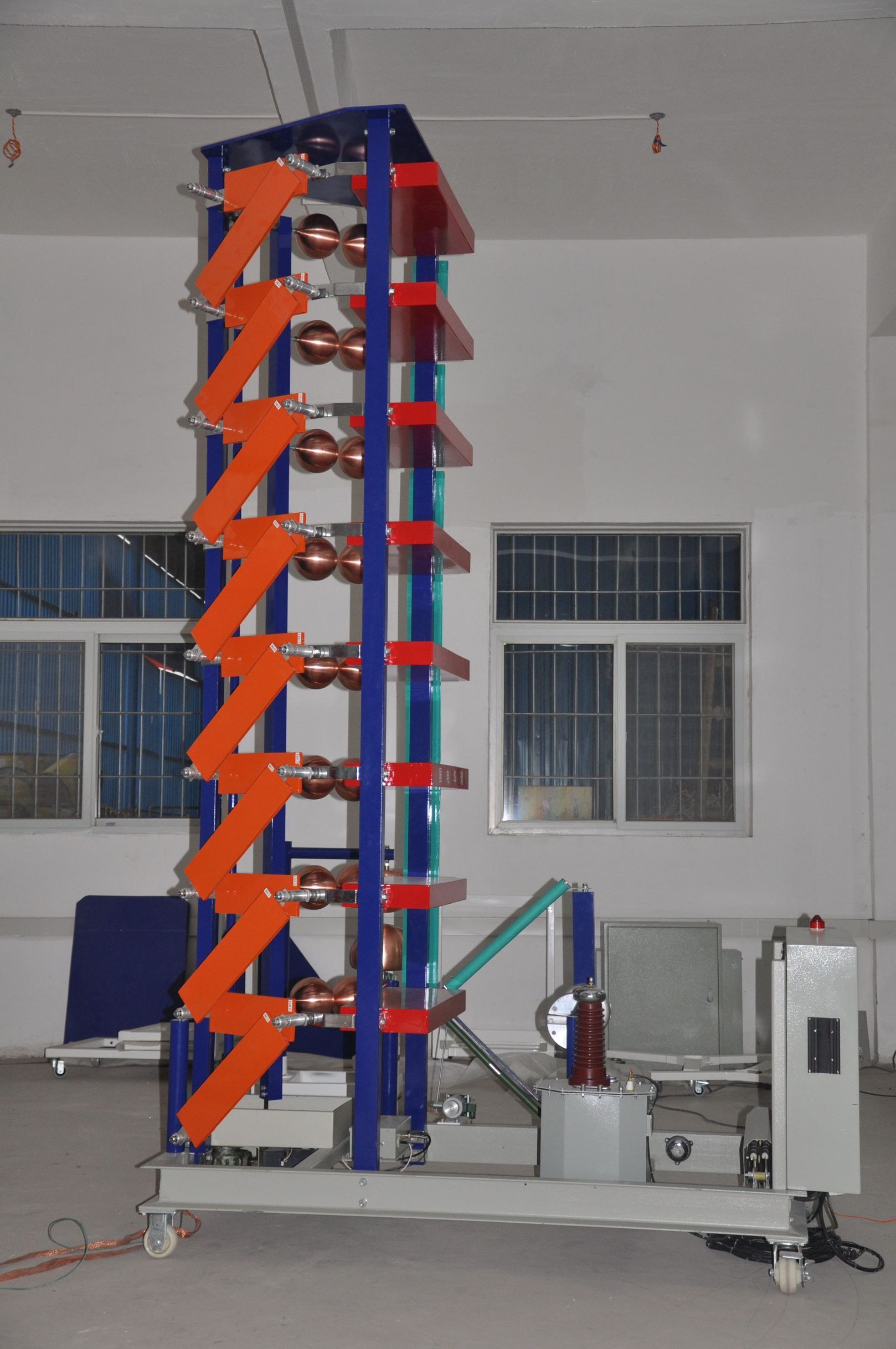

?THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为2级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。

4.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。???

4.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。???????????????

4.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。

4.5 自动接地系统：电容器的高压端各有一套自动接地装置，当停止充电或按下紧急停止按钮时自动接地系统启动，发生器主电容通过放电电阻自动接地。

4.6 采用单边半波整流充电方式，充电电压为100kV。手动、自动控制调压，从零至100KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的安全。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化充电装置，外形简洁、美观。

适用范围

本发生器适用于110KV及以下空气间隙、电缆、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、截波、陡波等冲击电压试验。

二、使用条件

海拔高度： ≤1000m

环境温度： -15℃～＋45℃

相对湿度： ≤90％（20℃）

使用环境： 户内

无导电尘埃

接地电阻 <0.5Ω

无火灾及爆炸危险

耐震能力： 8级烈度

不含有腐蚀金属和绝缘的气体存在

电源电压的波形为实际正弦波,波形畸变率<5%

三、遵循标准和规范

GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则

GB1094.3电力变压器第三部分 绝缘水平和绝缘试验

GB/T 311.1高压输变电设备的绝缘与配合

GB/T 16927.1高电压试验技术部分一般试验要求

GB/T 16927.2高电压试验技术第二部分测量系统

GB/T 16896.1高电压冲击试验用数字记录仪

ZBF 24001冲击电压试验实施细则

GB/T11920 电站电气部分集中控制装置通用技术条件

GB/T191 包装储运图示标志

DL/T 846.1 高电压测试设备通用技术条件第1部分：高电压分压器测量系统

DL/T 848.2高压试验装置通用技术条件第2部分：工频高压试验装置

DL/T 848.3高压试验装置通用技术条件第3部分：无局放试验变压器

DL/T 848.5试验装置通用技术条件第5部分：冲击电压发生器

四、主要技术参数

4、1发生器本体

标称电压 ±900kV

额定能量 45kJ

额定冲击电容量 0.11μF

额定充电电压 150k

级数 6

级电容量 0.66μF（每台电容器1.32μF/75kV）

级能量 7.5kJ

4、2冲击电压波形参数：负荷电容为300～3000PF以下时能产生：

标准雷电冲击电压全波 1.2±30%ms /50±20%ms，

幅值±3%，峰值处振荡不大于幅值的5%；

冲击电压波形参数及其偏差均符合有关国家GB311及GB13.2 冲击电压波形参数

4.3输出电压： >10％Un

4.4同步范围： 不小于20%

4.5同步放电失控率： <2%

4.6本体电感 ￡55μH

4.7点火范围： 10%-100%Un

4.8充电电压不稳定度 ＜±1.0%

4.9充电电压与基准电压的偏差 ＜±1.0%

4.10电压利用系数：负荷电容为1000PF以下时，标准雷电波的电压利用系数≥90%，负荷电容为3000PF以下时，标准雷电波的电压利用系数≥85%，

4.11用持续时间:在70％额定电压以上，每120秒充放电一次可连续运行，在70％额定电压以下，可连续运行。

五、TH-900kV/45kJ冲击电压发生器成套试验设备组成

冲击电压发生器成套试验设备由TH-900kV/45kJ冲击电压发生器本体、ZD-150kV直流充电装置、DF-900kV弱阻尼电容分压器、自动测控系统组成。

六、TH—900kV/45kJ冲击电压发生器本体（瑞士Haefely结构）

1结构特点（含直流充电装置）

1.1TH-900kV/45kJ冲击电压发生器本体结构采用E型单柱仿瑞士Haefely结构形式，由单只法兰构成的钢体支架平行两只电容器，构成一个稳定的结构组成一级。本体设备为7级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。

1.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。

1.3主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。

1.4调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。

1.5自动接地系统：电容器的高压端各有一套自动接地装置（德国Highvolt公司技术），当停止充电或按下紧急按钮时自动接地系启动，发生器主电容通过放电电阻自动接地。

1.6采用双边不对称式充电方式，充电电压为150kV。手动、自动控制调压，从零至150KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的安全。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化装置，外形简洁、美观。
