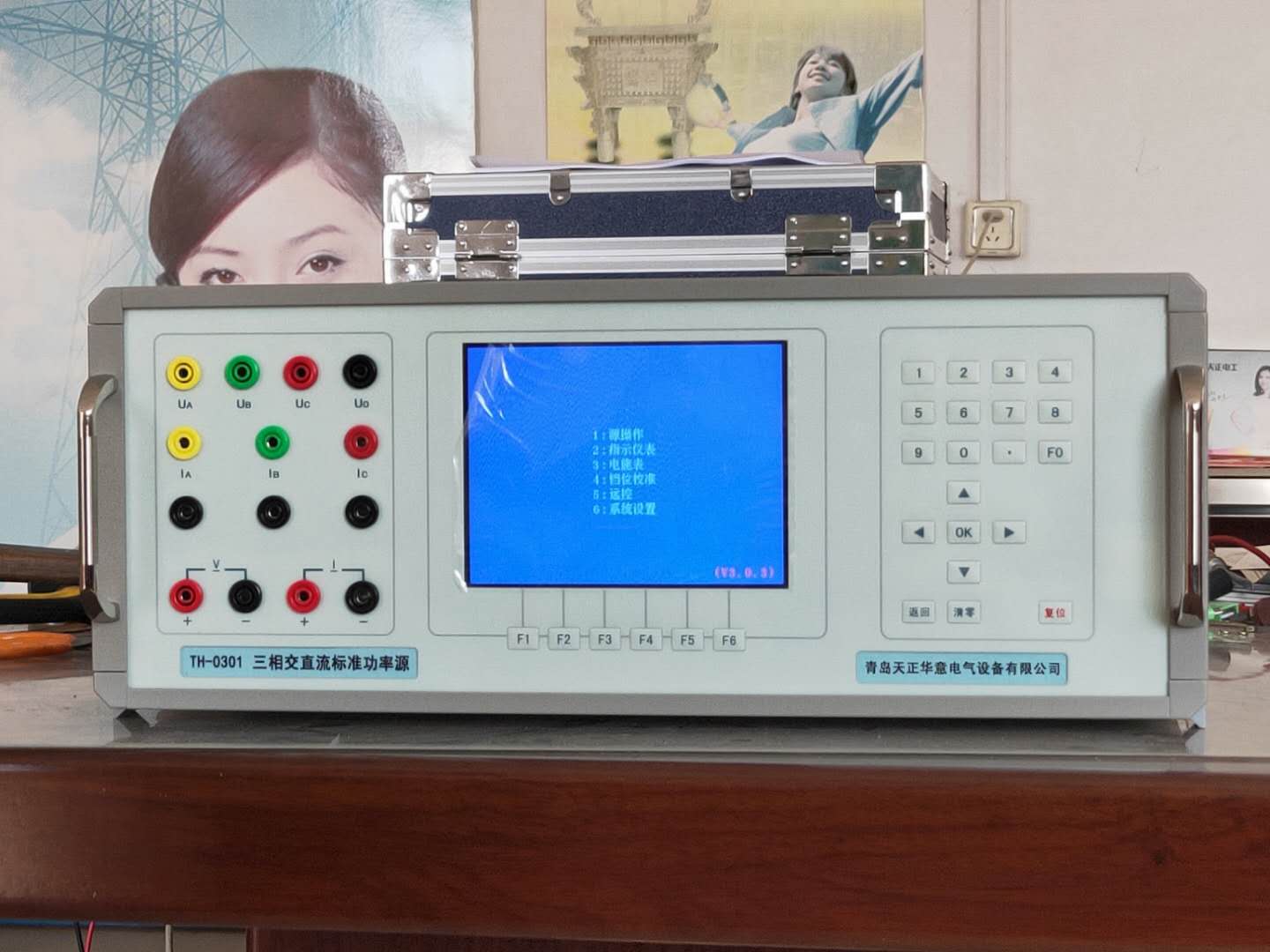

指示仪表校验装置 交直流仪表校验仪 电表检定装置 标准功率源

品牌:天正型号: 加工定制:是类型:便携式电能仪表基本电流:40准确度等级:0.05参比电压:1000产地:青岛天正华意电气设备有限公司

本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关标准的要求而设计的单相0.05级交直流标准装置。可检定0.05级及以下交直流电压表、电流表和功率表、功率因数表、频率表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。

装置设有RS―232接口，能与计算机组成半自动检定系统。软件界面友好,功能丰富，包括检定、存储及查询功能。

装置采用240*128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点

杨东照3708956461

可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。3 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。4 设有RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。6 可按电能表检测负荷点或自选点进行电能表校验。

技术参数：

交流电压量程 50V、100V、200V、400V、800V 大输出容量　20VA； 2 交流电流量程 0.5A、1A 、2.5A、5A、10A、20A 大输出容量　20VA； 3 交流电压、电流调节范围0～120% FS（800V量程0～105% FS），调节细度 5×10-5； 4 工频交流电压、电流准确度 0.05% FS； 5 有功功率（50V～400V）准确度 0.05% FS； 6 无功功率（50V～400V）准确度 0.1% FS； 7 电流对同名相电压的相位准确度 0.050； 8 频　率 调节范围 45～65HZ， 调节细度 0.001HZ，调定值准确度 5×10-5； 9 相　位 调节范围0～359.990， 调节细度 0.010； 10 交流电压、电流输出波形失真度 ≤0.3%； 11 交流电压、电流及功率输出稳定度 ≤0.01% FS /60s； 12 谐波2～31次，幅度0～20%，各次谐波相位细度0.010·N（N为谐波次数）； 13 直流电压量程 75mV、75V、150V、300V、500V、1000V 大输出容量20W； 14 直流电流量程　0.5A、1A、2.5A、5A、10A、20A 大输出容量20W； 15 直流电压、电流调节范围0～120% FS（1000V量程0～105% FS），调节细度5×10-5； 16 直流电压、电流输出稳定度≤0.01% FS /60s（峰－峰值）； 17 直流电压调定值准确度 0.05% FS； 18 直流电流调定值准确度 0.1% FS； 19 直流75mV输出（负载≥5Ω）准确度 0.1% FS； 20 电能表测量（50V～400V）综合误差 0.05% （脉冲输出：三相额定值=6Hz）； 21 工作电源 单相220V±10%， 50HZ±5%； 22 使用环境 温度200C±100C，　相对湿度≤85%RH； 23。
