| 品牌 |
青岛天正华意电气 |
型号 |
TH |
| 类型 |
综合参数测试仪 |
显示方式 |
数字式 |
| 电源电压 |
220V |
用途 |
试验 |
| 加工定制 |
是 |
外形尺寸 |
96mm*48mm*110mm |
| 精确度 |
0.05 |
测量范围 |
电力 |
| 重量 |
8㎏ |
规格 |
158 |

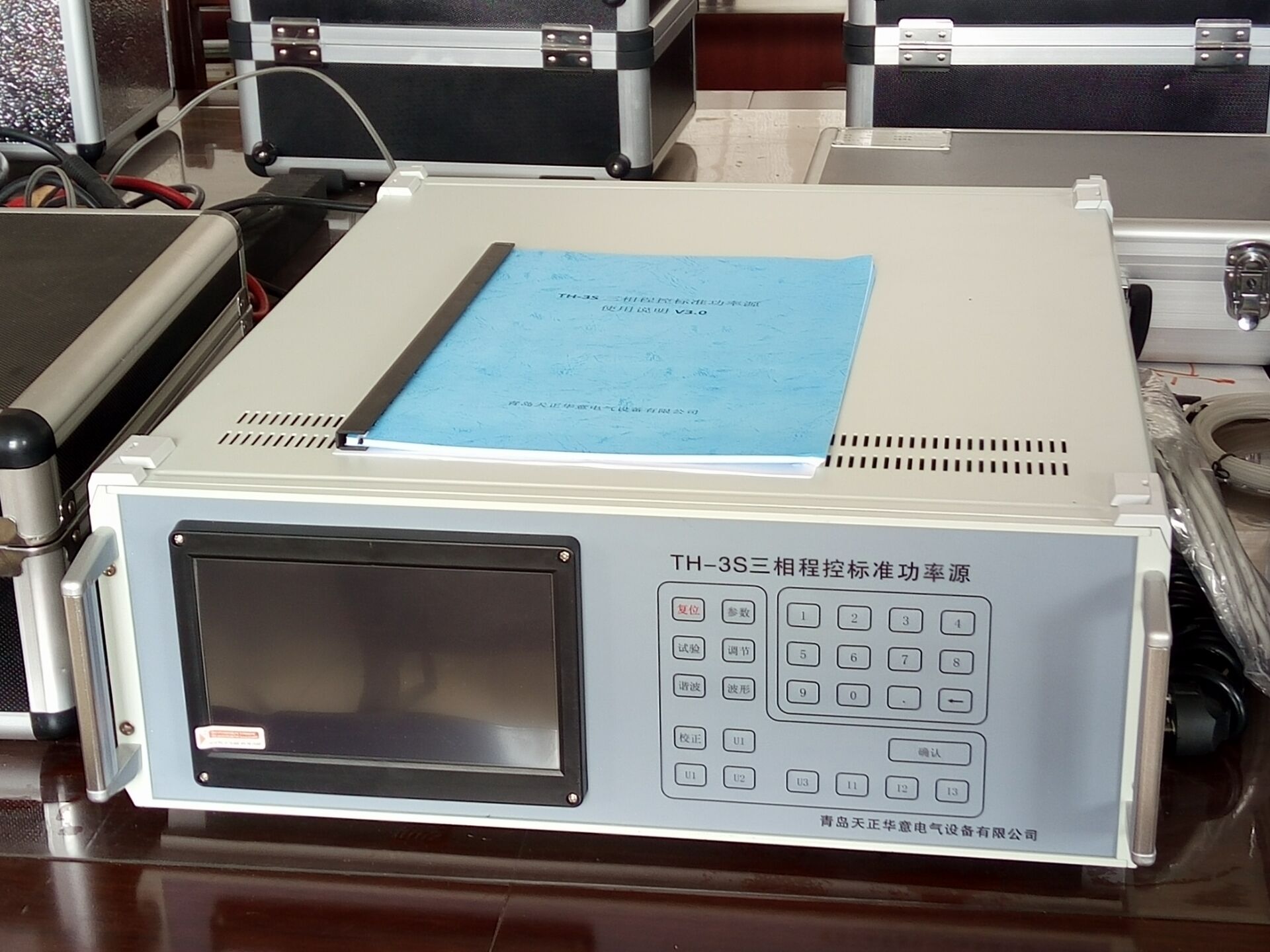

多功能标准源
装置采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。
它具有以下特点：
? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。
? 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。
? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。
? 电流、功率因数试验点丰富，便于配置各种校表方案。
? 数据存储量大，可以很方便查询到校验数据。
? 带有RS232串口，便于计算机控制及升级软件。

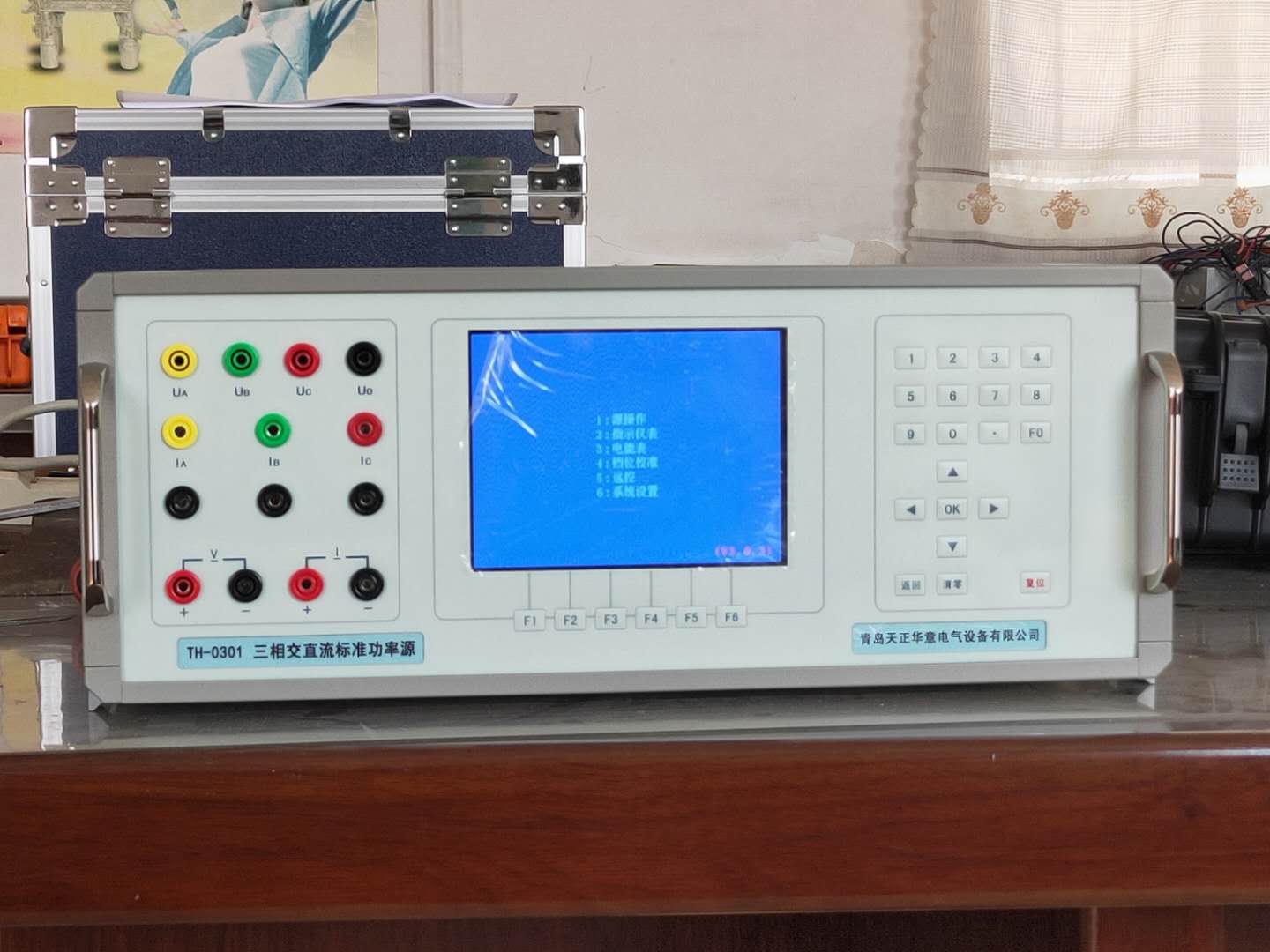

三相交流标准源采用表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。
档位设置： 0.2A、1A、5A、20A、100A，自动档位切换
1.1.3 功率输出
准确度： 优于 0.05%RG
稳定度： 优于 0.01%/1min。
分辨率：6位有效数字（有功功率、无功功率、视在功率）
1.1.4 功率因数
调节范围：-1～0～+1；
分辨率：0.00001；
准确度：0.0005。
1.1.5 相位
调节范围：0～359.99°
分辨率：0.001 °
准确度：±0.05°
1.1.6 频率
调节范围：40Hz～70Hz
分辨率：0.001Hz
准确度：±0.003Hz
1.1.7 谐波
可以准确输出 2～51 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。谐波含量显示准确度0.1%，谐波含量显示分辨率4位有效数字。谐波相位（相对于基波）调节范围0-359.99°。
1技术指标
1.1电源输出：
电压：10—456V（内部电压档位57.7、100、220、380V），大输出功率20VA。
电流：0.001-24（12）A（内部电流档位0.2、1、5、20A（10A））,大输出功率20VA 。
输出频率：45-65Hz。
输出相位：0—359.99°。
稳定度：电压、电流、功率稳定度不大于0.01%。（2分钟）
失真度：电压、电流失真度不超过0.5%（非容性负载）.
谐波：2-51次，谐波含量总和不大于基波的40%，可以多次叠加。
1.2 输出及显示准确度：
输出及显示准确度0.1级0.05级
电压0.1%0.05%
电流0.1%0.05%
频率0.003Hz0.003Hz
相位0.05°0.02°
功率因数0.1%0.05%
有功功率0.1%0.05%
无功功率0.2%0.1%
视在功率0.1%0.05%
谐波次数2-312-51
项目分辨率
电压6位有效数字
电流6位有效数字
电度表误差0.001%
频率0.001Hz
相位0.001°
功率因数0.00001
有功功率6位有效数字
无功功率6位有效数字
视在功率6位有效数字
1.3 校验电表方面的技术指标
