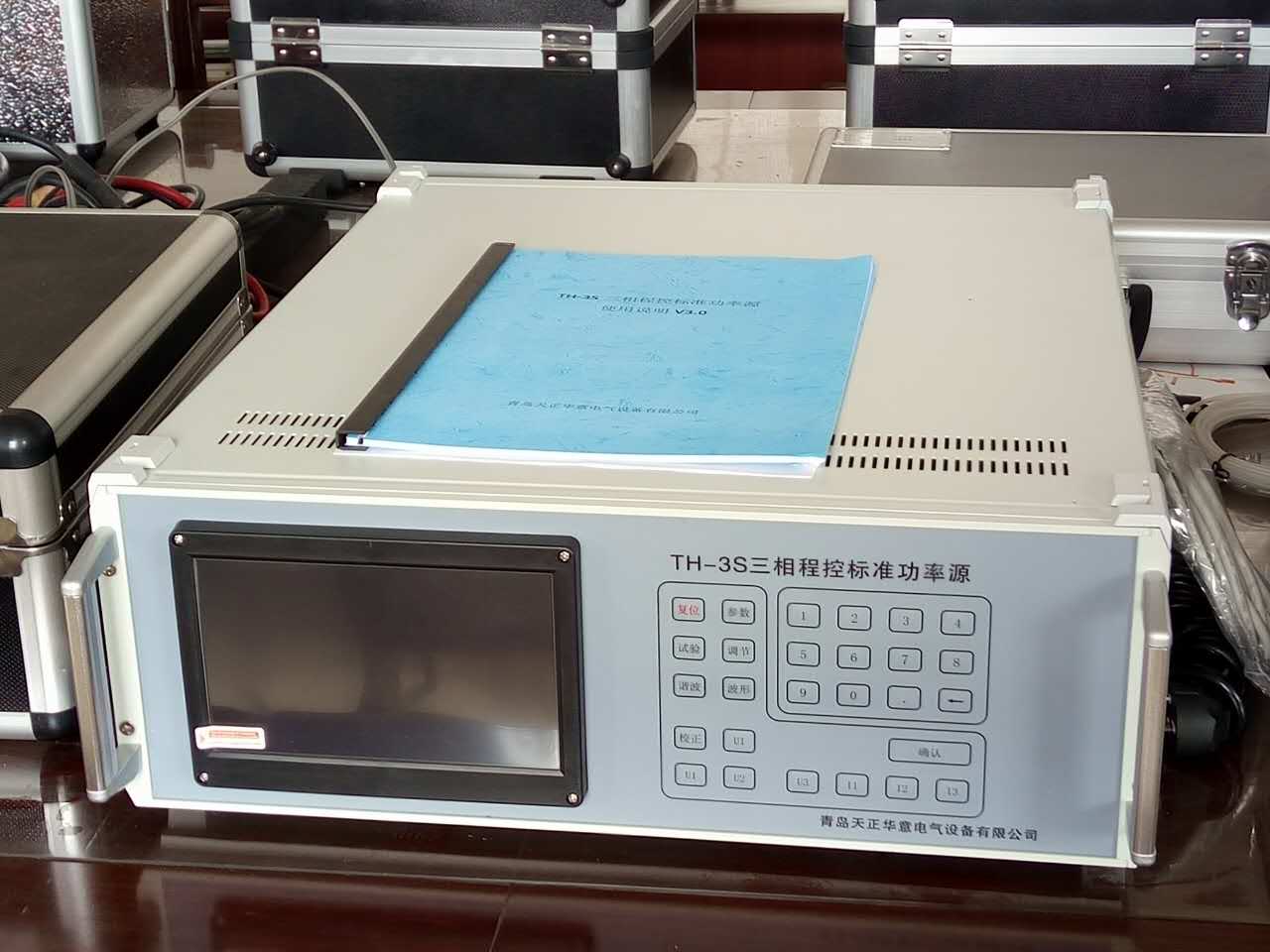

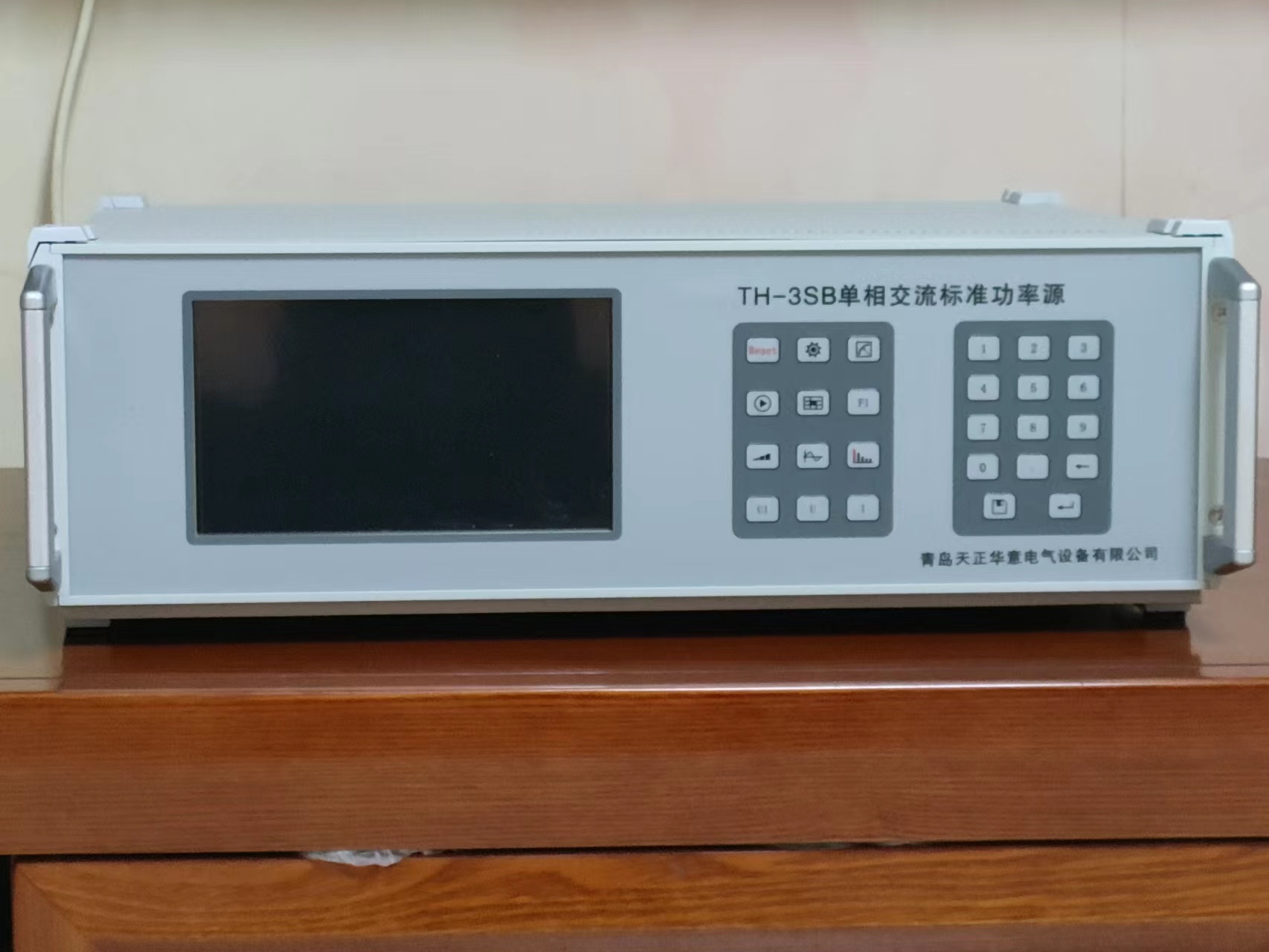

青岛天正华意电气三相标准功率源

三相交流标准功率源源暨移动式三相电能表检定装置采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸校验电表方面的技术指标标准源输出功率脉冲常数：24000000×5/In

(注： In为标准源内电流档位值)

标准源输出脉冲电平：5V

电度表输入脉冲路数：1路

电度表输入脉冲电平：5v以内或无源

电度表误差显示范围：±0.000%--±99.99%

电度表误差显示分辨率：0.001%

电度表电表常数输入范围：6位有效数字，允许有小数。

电表校验的试验点包括：Imax、0.5 Imax、1.2Ib、1 Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。

电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、 0.5C。

电表校验圈数的设置范围是1-9999。

1.4 电源常用输出调节功能

电压试验点：10%、20%、50%、80%、、110%、120%。

电流试验点： 5%、10%、20%、50%、70%、、120%。

相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。

三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围大到120%。

三相电压、电流的相位、功率因数可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。

UB、UC分别对UA的相位也可以分别调节，调节细度分别为10°、1°、0.1°、0.01°。

频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、

1 Hz、0.1 Hz、0.01 Hz。

1.4 供电电源

单相AC 100-282V，50/60Hz。

装置采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。

它具有以下特点：

? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。

? 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。

? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。

? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。

? 电流、功率因数试验点丰富，便于配置各种校表方案。

? 数据存储量大，可以很方便查询到校验数据。

? 带有RS232串口，便于计算机控制及升级软件。

标准源输出功率脉冲常数：24000000×5/In (注： In为标准源内电流档位值100、20、5、1、0.2)

标准源输出脉冲电平：5V

电度表输入脉冲路数：1路

电度表输入脉冲电平：5V以内或无源

电度表误差显示范围：±0.000%--±99.99%

电度表误差显示分辨率：0.001%

电度表电表常数输入范围：6位有效数字，允许有小数。

电表校验的试验点包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。

电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、 0.5C。

电表校验圈数的设置范围是1-9999。

1.3 仪器作为标准源时提供的常用输出调节试验点

电压试验点：10%、20%、50%、80%、、110%、120%。

电流试验点： 5%、10%、20%、30%、50%、70%、、120%。

相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。

三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围大到125%。

三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。

UB、UC分别对UA的相位也可以分别调节。

频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、

1 Hz、0.1 Hz、0.01 Hz。

1.4 供电电源

单相AC 220V，50/60Hz。

1.5 外部尺寸 500*600*178mm

可以准确输出 2～31 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超
