联系人：天正
邮箱：qdtzhy@163.com
电话：13708956461
地址： 山东青岛市平度市平度市平安路2号
| 品牌 |
青岛天正华意电气 |
是否支持加工定制 |
是 |
| 测量范围 |
电力 |
精确度 |
0.05 |
| 仪表尺寸 |
158 |
仪表重量 |
10 |
| 工作电源 |
220 |
输出电压 |
100 |
| 漏电流范围 |
1000 |
测试时间 |
10 |
| 外形尺寸 |
96mm*48mm*110mm |
显示方式 |
数字式 |
| 型号 |
TH |
类型 |
综合参数测试仪 |
| 电源电压 |
220V |
用途 |
试验 |
| 加工定制 |
是 |
重量 |
8㎏ |
| 规格 |
158 |
|

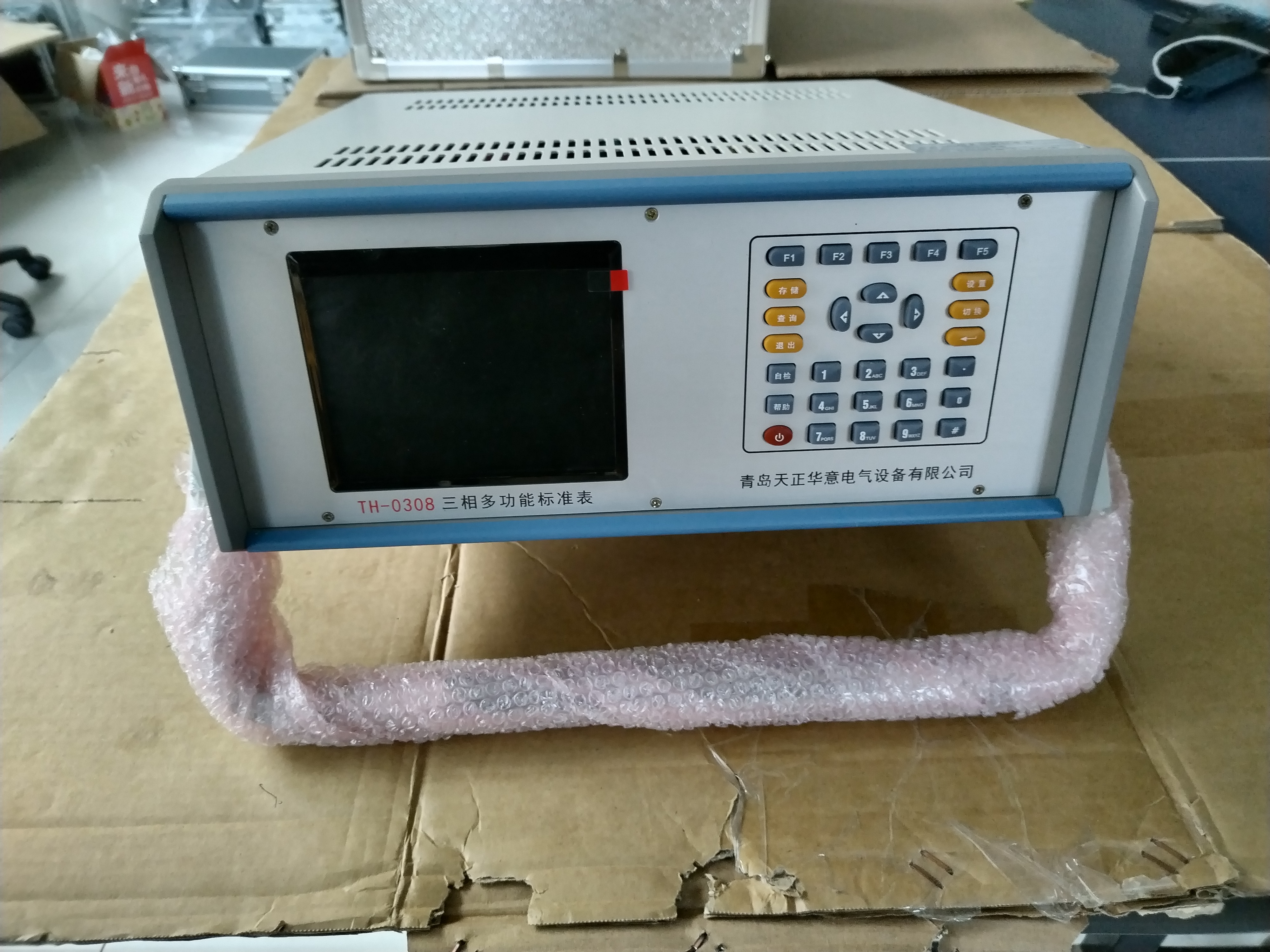

三相交直流标准源
标准源输出功率脉冲常数：24000000×5/In (注： In为标准源内电流档位值100、20、5、1、0.2)
标准源输出脉冲电平：5V
电度表输入脉冲路数：1路
电度表输入脉冲电平：5V以内或无源
电度表误差显示范围：±0.000%--±99.99%
电度表误差显示分辨率：0.001%
电度表电表常数输入范围：6位有效数字，允许有小数。
电表校验的试验点包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。
电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、 0.5C。
电表校验圈数的设置范围是1-9999。
1.3 仪器作为标准源时提供的常用输出调节试验点
电压试验点：10%、20%、50%、80%、、110%、120%。
电流试验点： 5%、10%、20%、30%、50%、70%、、120%。
相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。
三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围大到125%。
三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。
UB、UC分别对UA的相位也可以分别调节。
频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、
1 Hz、0.1 Hz、0.01 Hz。
1.4 供电电源
单相AC 220V，50/60Hz。
1.5 外部尺寸 500*600*178mm
可以准确输出 2～31 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超
1技术指标 电话
1.1电源输出：
1.1.1 交流相电压输出
调节细度：0.01%RG
分辨率：6位有效数字
准确度：优于±0.05%RG
稳定度：优于±0.01%RG/1min
失真度：优于 0.5% （非容性负载）
输出功率：额定每相 20VA
满负载调整率：小于±0.01%RG
输出范围：10V～1000V
档位设置： 100V、220 V、380V、800V ，内部自动档位切换 。
1.1.2 交流电流输出
调节细度：0.01%RG
准确度：优于±0.05%RG
分辨率：6位有效数字
稳定度：优于±0.01% RG /1min
失真度：优于 0.2%
输出功率：每相额定输出50VA(100A档)，其他档25VA。
满负载调整率：小于±0.01%RG
输出范围： 1mA～ 120A
档位设置： 0.2A、1A、5A、20A、100A，自动档位切换
1.1.3 功率输出
准确度： 优于 0.05%RG
稳定度： 优于 0.01%/1min。
分辨率：6位有效数字（有功功率、无功功率、视在功率）
1.1.4 功率因数
调节范围：-1～0～+1；
分辨率：0.00001；
准确度：0.0005。
1.1.5 相位
调节范围：0～359.99°
分辨率：0.001 °
准确度：±0.05°
1.1.6 频率
调节范围：40Hz～70Hz
分辨率：0.001Hz
准确度：±0.003Hz
1.1.7 谐波
可以准确输出 2～51 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下
电话
标准源输出功率脉冲常数：24000000×5/In
(注： In为标准源内电流档位值100、20、5、1、0.2)
标准源输出脉冲电平：5V
电度表输入脉冲路数：1路
电度表输入脉冲电平：5V以内或无源
电度表误差显示范围：±0.000%--±99.99%
电度表误差显示分辨率：0.001%
电度表电表常数输入范围：6位有效数字，允许有小数。
电表校验的试验点包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。
电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、 0.5C。
电表校验圈数的设置范围是1-9999。
1.3 仪器作为标准源时提供的常用输出调节试验点
电压试验点：10%、20%、50%、80%、、110%、120%。
电流试验点： 5%、10%、20%、30%、50%、70%、、120%。
相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。
三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围大到125%。
三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。
UB、UC分别对UA的相位也可以分别调节。
频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、
1 Hz、0.1 Hz、0.01 Hz。
1.4 供电电源
单相AC 220V，50/60Hz。
1.5 外部尺寸
500*600*178mm
1.6 重量
13708956461
