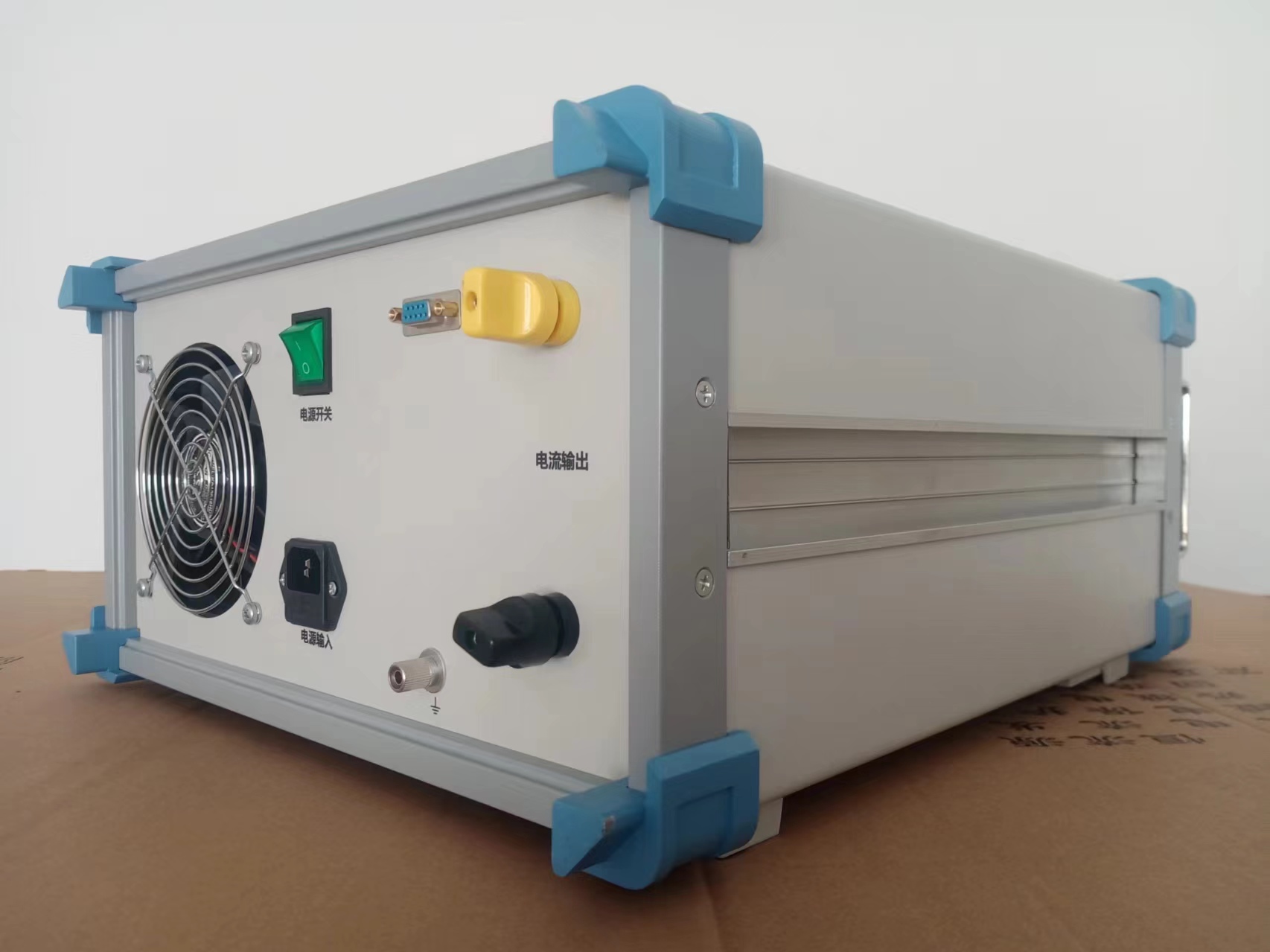

高压电器设备无线电干扰测试系统 高压电器干扰测试仪 测试装置

干扰概述

1．无线电干扰的主要来源种类：

⑴．工业和设备干扰：主要是各种电气设备，电力网和电子设备，空调制冷，计算机等所产生。例如，内燃机的点火系统，电机碳刷接触处的跳跃火花，高频加热炉，压缩机，开关电源等所产生的干扰。

⑵．天电干扰：是由大气层内天然的电磁现象如雷电等所引起。

⑶．内部热噪声：这是由于电子管、晶体管、谐振电路内的起伏现象所产生。如电子管的散弹效应和谐振电路内电荷的热运动等。

⑷．人为干扰：一切不希望接收的无线电电台所产生的干扰。

⑸．热核爆炸噪声：由于热核材料在爆炸时所引起的辐射噪声。

上述五类干扰都是属于有源干扰的范围，而影响通讯的还有无源干扰，如衰落现象、反射和吸收，但是主要还是上述五类有源干扰，其中以工业干扰为最大量，最普遍。

2．干扰的性质：

根据无线电干扰在接收设备输入端所反映的电流和电压的性质，可以把有源干扰分为两大类，即“平滑干扰”和“脉冲干扰”。

⑴．平滑干扰：无线电干扰在接收设备输入端所产生的电压或电流的最大值与平均值之比不超过3～4倍者，这种干扰称为平滑干扰。平滑干扰又因其频谱的宽窄可分成无限频谱干扰和有限频谱干扰两种。电子管内部热噪声属于前者，无限频谱声也叫白噪、脉冲持续时间与其重复周期可比拟的脉冲干扰则属于后者。

⑵．脉冲干扰：无线电干扰在接收设备输入端所产生的电压或电流的最大值与平均值之比远大于3～4倍则叫脉冲干扰。工业干扰大部分都属于脉冲干扰。这种干扰是在下一个干扰脉冲到来之前，前一个干扰脉冲的作用已完全消失。它们在接收输入谱上所引起的电压或电流彼此不重叠。

?

3．干扰的测量原理

干扰测量仪从电路原理上来说，是由一个线性放大器，（如果是外差式接收机，则包括变频器）一个非线性检波器和一个具有机械时间常数的表头三部分构成。对于线性放大器来说，如果它的传输系数

对于很低的重复频率来说，上面的分析也是合适的，只不过在这种情况下不是以检波器输出端的电压来比较干扰电压与正弦电压所引起效应，而是必须把表头的惯性（由表头的机械时间常数所决定）所引起的偏摆来进行比效，使表头的惯性影响得以考虑进去。

从（3）式可以看出，在重复频率固定时，干扰测量仪实际上也就是一台谱函数计。

?

4．干扰的传播途径

干扰信号通常以下列两种方式传播到无线电设备上。

⑴．传导：干扰信号通过导体直接或间接与无线电设备连接，从而产生干扰。

⑵．辐射：干扰信号以场的形式辐射到其它无线电设备上。

传导传播一般只用于频率较低的干扰，100MHz以上的干扰几乎没有以这种方式传播，而辐射传播不论频率高低均可能发生，它是干扰传播的主要方式。

?

（二）干扰测量仪原理

干扰测量的原理，实际上是需要测量出干扰信号通过各种不同的途径，传至无线电设备上的量值。传导性干扰大多用干扰电压来表示，辐射性干扰则大多用干扰场强来表示。

由于干扰对不同的无线电设备产生不相同的效果，因此干扰测量必须同某一具体的无线电设备联系起来。例如稀疏的脉冲对人体听觉几乎不产生干作用，但却能严重影响电视机的同步；而平滑干扰对收听用的接收机会产生很大的噪声，但对电视机的危害却不大。

鉴于接收设备是受无线电干扰直接危害最普遍的设备，因此现代干扰测量仪器多数是模拟典型接收机的特性来构成的。

现代干扰测量仪一般均应能接收和量测两种传播方式的干扰。为了能反映脉冲干扰最重要的特性，干扰测量仪就有它的特殊性，具体表现在以下几个方面：

① 指示系统和表头的机械时间常数

② 通频带

③ 能承受的过载能力（动态范围具体用过载系数来表示）

④ 检波时间常数

????以上四点是决定无线电干扰测量仪测量精度的重要因素，由于这些原因，就有必要对干扰测量仪某些指标和干扰的测量方法等给以统一的规定，否则测量同一干扰源，不同的仪器会得出显著的不同结果。

通频带和过载系数能影响脉冲干扰在接收、放大后的波形，而检波器的时间常数和表头机械时间常数又决定读数的大小。下面谈一下关于检波器时间常数问题。

检波器时间常数主要是模拟人耳生理特性得出的，我们已知人耳有三个特点：

① 人耳接受脉冲的速度是由5ms到1ms（毫秒）宽度小于1ms的脉冲，一般对人耳不起什么反应。

② 当脉冲突然终止后，人耳并不立刻感到它的消失，声音感觉的消失，要经过160 ～200ms。

③ 对声音强度的感觉，随着脉冲重复频率的增加而增强。

由以上三个特点可知，人的听觉器官对脉冲的反应是有惯性并且是对数的，因此一般无线电干扰仪均把由惯性检波器组成的具有对数衰减特性的准峰值指示器作为指示器，并具体规定检波器的时间常数。

对于频率为30MHz?～ 1000MHz的干扰仪，采用充电时间常数为1ms，放电时间常数为500ms。

再谈一下过载系数的问题，脉冲通过干扰测量仪以后，脉冲持续时间和干扰仪通频带为检波器的充电时间常数

从上式中可以看出，在测量脉冲干扰时，若示值与某一正弦信号有相同指示时，干扰脉冲的最大幅度就要比正弦形信号的最大幅度大100，就是说干扰仪内各放大的幅度特性必须比测正弦信号有100倍以上的动态范围的储备。否则就会因干扰仪动态范围太小，使脉冲干扰在放大过程中饱和，得不到很好的放大，而使读数变小，所以干扰仪需要有一项过载系数的要求。

为了兼顾正弦场强测量的需要，干扰仪的检波时间常数除有的准峰值指示用的惯性检波器外，还有惯性很小的平均值指示器，用一开关控制，可以根据测量对象加以选择。

干扰测量仪因具有以上这些特性，所以就能具体决定干扰仪对干扰脉冲的影响，也就是干扰仪的脉冲特性。

干扰仪的脉冲特性包括绝对脉冲特性和相对脉冲特性两个方面。干扰仪的绝对脉冲特性是指对指定的频谱密度和重复频率的脉冲在干扰仪中的测量结果必须与指定的正弦信号具有相同的响应。相对脉冲特性则规定不同重复频率的脉冲干扰的相对变化规律。干扰仪的脉冲特性与以上这些特性密切有关。

?
