灭磁过电压和耐压测试仪 灭磁过电压保护测试仪 灭磁过电压测试仪

品牌:天正华意电气型号:灭磁过电压和耐压测试仪加工定制:是规格:158分辨率:0.01mg/L电源电压:220V测量精度:0.01外形尺寸:158售后服务:全国联保执行质量标准:国标发货期限:1质量认证:ISO9001

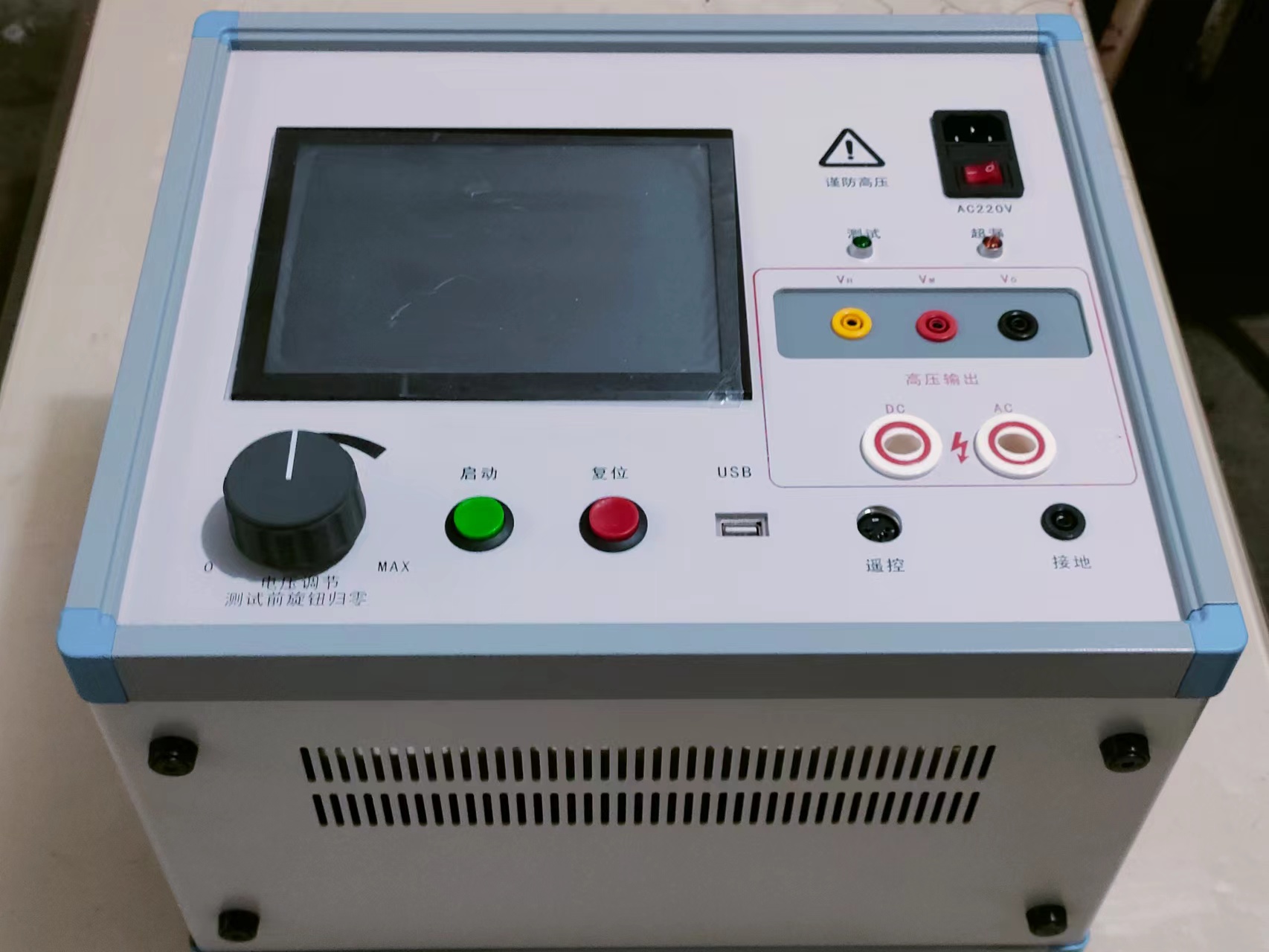

灭磁过电压测试仪主要用于发电机励磁系统的灭磁过电压保护设备的测试、励磁系统励磁主回路的耐压试验和灭磁功能测试，也可以用于一般电阻、电容、变压器、电机、电源、开关等电器设备的耐压测试，仪器具有高压交流和直流输出，可以进行交、直流的耐压试验。控制面板如图一所示：

二、工作原理

TH-GII型测试仪由电压调压电路、高压升压电路，漏电流设定及检测电路，电压、电流测量电路，保护电路及电压波形的彩色图形显示等部分组成。

仪器内部含有用于过电压测试的配接电阻，在测试中可以使用可分组设定的内部电阻器，也用可外部接入电阻进行过电压灭磁试验。

三、安全警告事项：

灭磁过电压测试仪为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身安全，使用中请一定要遵守本安全规定。

1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！连接和拆卸被试品时一定要在关机或复位状态和电压输出为“0”时。

2）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。

3）打开电源开关前要将“电压输出旋钮”调到“0”。

4）供电电源为220V、50Hz工频电源。

5）测试中和有高压输出时，不得接触被试品。

6）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。

四、技术指标：

输出电压 AC:0---5000V

DC:0----5000V

输出功率：1200W/1500W（变压器功率可选）

电压精度：2%

电流精度：2%

漏电流范围：AC:0—30—100mA（5000V）

AC:0—30—450Ma(3500V)

DC:0—30mA（5000V）

灭磁过电压范围：AC:0—3500V

波形显示：8吋彩色LCD显示屏

定时范围：基本1—180秒，（也可任意时间定制）

操 作： 设置时间、交直流测试、限流值，触摸屏操作。

波形数据存储：USB盘（不小于8g）

外形尺寸：380宽*320高*260深

重 量：约18kg

供电电源：AC220V（±10%），50Hz

五、应用范围：

励磁系统介电性能试验

非线性电阻漏电试验

灭磁过电压保护特性试验

通用交直流耐压试验

灭磁过电压测试仪,灭磁过电压和耐压测试仪
