电压互感器倍频交流耐压试验仪 氧化锌非线性电阻测试仪 保护器

测量范围：10000测量精度：0.01名称：多倍频感应耐压试验装置外形尺寸：158显示方式：液晶用途：生产重量：8执行质量标准：国标结构型式：铝合金驱动能源：电动品牌：天正华意电气型号：TH加工定制：是

r电压互感器倍频交流耐压试验仪厂家变压器和互感器的感应耐压试验是保证产品符合的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。纵绝缘试验需要通过倍频电源装置，施加试验电压，进行耐压试验。

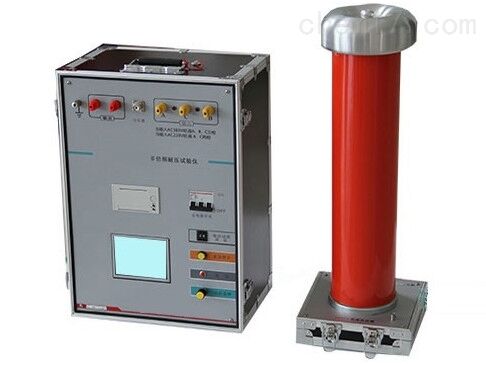

rTHDBP-5kVA多倍频感应耐压试验装置是为上述要求而设计制造，经过广大用户使用证明：其操作简单，性能可靠，能地变压器，互感器感应耐压试验的需要。

变压器和互感器的感应耐压试验是保证产品符合的一项重要试验。变压器绕组的匝间，层间，段间及相间的纵绝缘感应耐压试验，则是变压器绝缘试验中的重要项目。

电压互感器倍频交流耐压试验仪厂家技术参数r

变压器和互感器的感应耐压试验是保证变压器质量符合国家标准的一项重要试验。变压器绕组的匝间、层间、段间及相间绝缘的纵绝缘感应耐压试验，是变压器绝缘试验中的重要项目。基于纵绝缘试验中的特殊性，需要通过施加倍频电源装置，以提高绕组间绝缘的试验电压，从而达到耐压试验的目的。

?

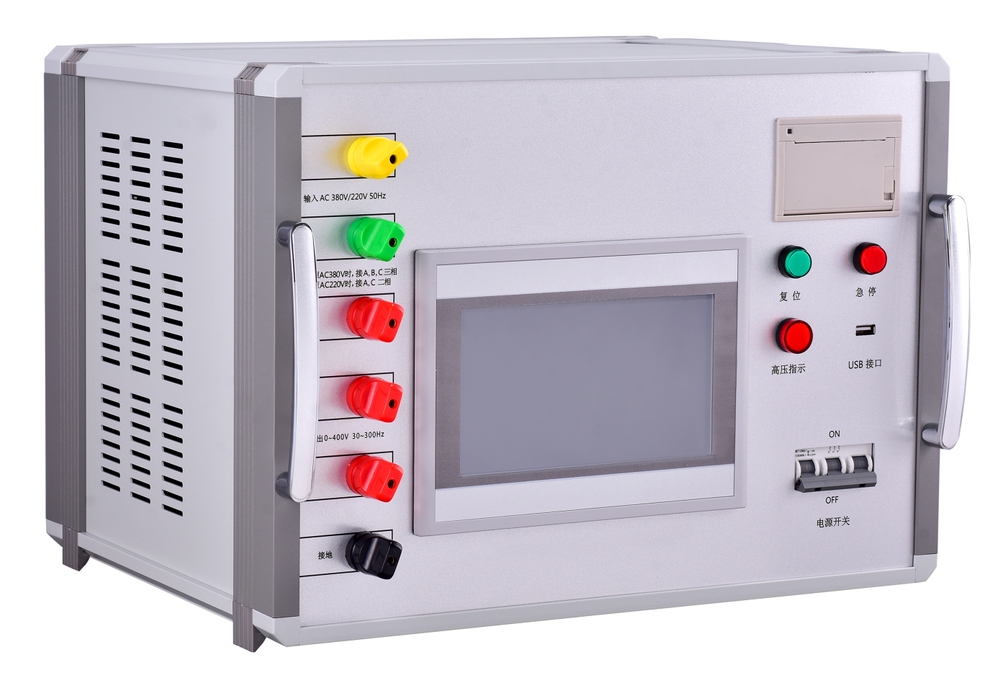

多倍频感应耐压测试仪是我公司根据现场使用经验及客户反馈信息，为满足各种客户需求而设计制造，其操作简单，性能可靠，能较好的满足变压器，互感器感应耐压试验的需要。

?

本仪器输出为正弦波，波形失真度小 , 波形畸变率 ＜ 3 ％。全套多倍频感应耐压测试仪体积小，波形好，输出稳定。 该装置的核心组件——变频电源采用高性能微处理器控制，全中文菜单显示，具有自动化程度高，保护迅速可靠，人机界面友好等优点。在使用前请务必仔细阅读本使用说明，以免误操作对被试品及试验装置造成不必要的损坏。

?

多倍频感应耐压测试仪主要功能及其技术特点：

?

1、多倍频感应耐压测试仪具有过压、过流、零位启动、闪络等

保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络

保护动作，以保护试品。

2、整个多倍频感应耐压测试仪单件重量轻，便于现场使用。

3、多倍频感应耐压测试仪具有自动和手动两种工作模式，方便

?

用户根据现场情况灵活选择，提高试验速度。

?

非线性电阻测试仪可用于检测大中型发电机转子保护用氧化锌非线性电阻ZnO阀片的V-A特性试验，和U10mA和0.5U10mA下的泄漏电流；也可用于测量电缆护层保护器、高铁、地铁、轨道交通等直流4KV及以下,交流3KV及以下的无间隙氧化锌避雷器U1mA和0.75U1mA下的泄漏电流；可及早发现设备内部绝缘受潮及阀片老化、接触不良等缺陷。??

本公司根据实地测量需求对仪器进行了改进，将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量，操作设置人性化，通过遥控器实现远程遥控测量，并根据测量规程要求增加了自动测量环境温度功能，带有大容量存储器，可存储50组测试数据，掉电不丢失。配备高速热敏打印机大大提高了测试结果打印速度。仪器自带可充电电池无需市电或发电机，是电力系统现场检验必不可少的设备。

产品符合以下标准相关要求

JIS E 5003《铁道车辆用直流避雷器的试验方法》

GB 11032-2010?《交流无间隙金属氧化物避雷器》

GBT 25890.5-2010?《轨道交通地面装置直流避雷器和低压限制器》

????DL474.5—92《现场绝缘试验实施导则—避雷器试验》

　????　DLT489-2006《大中型水轮发电机静止整流励磁系统及装置试验规程》

?

二、产品技术参数

1、 测量范围：电压：0.01～8.0kV （8000V）????

??最大输出电流：40000μA（40mA）

输出电流6档可调：1mA?（最大 ?8KV）

2mA?（最大 ?8KV）

10mA （最大 ?6KV）

20mA （最大 ?3KV）?

30mA （最大 ?2KV）

40mA （最大1.6KV）

极性：负电压输出?????????????

2、 分辨率：电流： 大于1000μA时为 0.5μA

???????????????????小于1000μA时为 0.1μA

电压： 0.01 kV

3、 内置电源充电时间：3-6小时??

4、 内置电源使用时间：约6小时

5、 输出最大功率：80W

6、 遥控有效距离：50M

7、 环境温度：-10℃～50℃

8、 相对湿度：25℃时≤85％

9、 海拔高度：＜1000M

10、充电电压：AC100V-240V

11、电源频率：50±1H_Z

12、重量：7kg

13、体积：340mm*220mm*200mm（长*宽*高）
