模拟断路器 断路器开关试验箱 断路器开关测试仪 断路器模拟装置

品牌:天正型号:TH加工定制:是类型:多参数测试仪产地:青岛测量范围:150度:0.5仪表尺寸:120-110-130适用范围:电力仪表重量:4工作电源:220规格:158是否进口:否

断路器（开关）试验箱联系人杨东照3708956461-断路器（开关）试验箱 功能特点

.可方便的对220KV及以下开关进行试验

.内置三台电秒表可测三相同期、跳合时间

.内置数字电压表可测动作、返回电压、系数

.体重：325×205×220mm重4kg

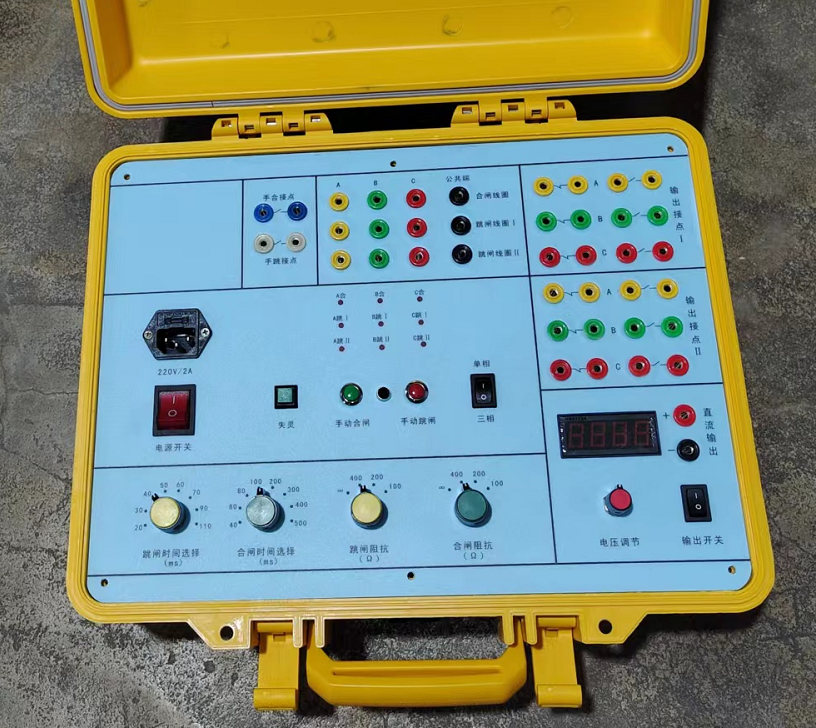

断路器试验箱是针对35/110KV及以下电压等级的开关（断路器）而设计的一种试验设备。它可方便地对以上开关进行电气试验，它可测量开关（断路器）的跳、合闸时间，测量跳、合闸接触器的动作、返回电压，同时还备有启动录波器的空接点以备使用。它具有外形美观、大方、体积小、重量轻、操作方便直观、维护简单等特点，是电气试验工程技术人员的得力助手。 技术参数 1、输入电源：AC220V 50HZ 2、输出电压：DC0-250V 额定5A AC0-250V 额定5A 3、测量项目：断路器跳、合闸时间，跳、合闸接触器动作、返回特性。 4、仪表准确等级：电压0.5级 时间0.001-99. 999s 5、外型尺寸：420×265×255mm

断路器（开关）试验箱联系人杨东照3708956461-断路器（开关）试验箱 功能特点

.可方便的对220KV及以下开关进行试验

.内置三台电秒表可测三相同期、跳合时间

.内置数字电压表可测动作、返回电压、系数

.体重：325×205×220mm重4kg

断路器试验箱是针对35/110KV及以下电压等级的开关（断路器）而设计的一种试验设备。它可方便地对以上开关进行电气试验，它可测量开关（断路器）的跳、合闸时间，测量跳、合闸接触器的动作、返回电压，同时还备有启动录波器的空接点以备使用。它具有外形美观、大方、体积小、重量轻、操作方便直观、维护简单等特点，是电气试验工程技术人员的得力助手。 技术参数 1、输入电源：AC220V 50HZ 2、输出电压：DC0-250V 额定5A AC0-250V 额定5A 3、测量项目：断路器跳、合闸时间，跳、合闸接触器动作、返回特性。 4、仪表准确等级：电压0.5级 时间0.001-99. 999s 5、外型尺寸：420×265×255mm

2、电秒表的使用

本仪器时间测量电路的启表部份已在内部连接好，送电的同时三相均能启表，停表部份在面板的左下部有四个接线端子，分别对应“A、B、C”三相及“⊥”，当“停”与“⊥”短接时停表。为防止干扰，电秒表采用脉冲启表后自锁方式，如果电秒表不能启表，不管显示为何值(如全为零)，按一下复位，在无特殊原因下就能再次启表。为保护电秒表，原则上不允许所测端子是带电信号，如非得一当所加信号是带电信号时，必须注意“停”所加信号是相对“⊥”不大于250V的正向电压。

五、注意事项

1、使用前请详细阅读说明书

2、通电时检查调压器是否置于零位，试验接线是否正确。

3、由于“三合”“三跳”位置时大电流可达15A，因此请注意

使用，以免烧坏设备。

4、贮存使用时，应避免剧烈震动，并注意防潮。

仪器配套

2110开关试验箱 1台

数字式电秒表 3台(内置)

说 明 书 1份

合 格 证 1份

试 验 线 1套

七、保修

本试验箱自用户收货之日起，在完全遵守本说明书各项规定的情况下，发生质量问题，一年内保修、保退、保换。一年之后酌收材料费。

备注:随着技术进步,我们在不断完善与改进中,如有型号变动或与产品简介所述有所差异,恕不另行通知.
