瓦斯继电器校验装置 继电器动作测试仪 瓦斯继电器校验台 瓦斯继电器

1、设备设计原理先进，采用高压增压泵提供高压气源，可连续供气，高压缓冲罐提供缓冲和蓄能。

2、测试压力可以无级调节。

3、所有承压零件都采用国际知名品牌的标准零件，无任何焊接连接，方便拆卸，安全系数高，寿命长、便于维护。

4、具有掉电保护功能，停电后系统自动卸压，终止试验，最大限度保证操作人员和设备的安全。

5、可配备计算机数据数据采集软件，可实时显示压力曲线，打印报告，保存数据。

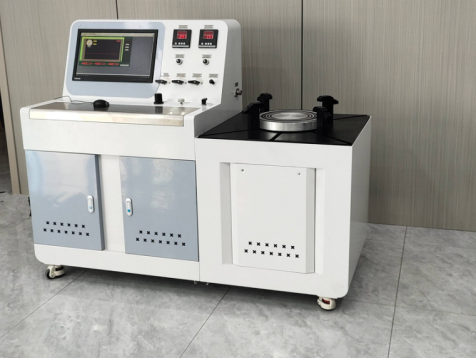

青岛天正华意电气压力释放阀校验台只要由四部分组成：气源部分、控制系统、增压系统、校验平台。

1.气源部分：主要指预置气源，预置气源一般是瓶装空气源。

2.控制系统：通过压力表观察气源及增压系统的压力，并通过高精度调压阀调节。可选配计算机自动控制系统，可实现试验过程的数据采集，自动控制，数据保存和打印试验报告等功能。

3.增压系统：由青岛天正华意电气增压泵、单向阀、蓄能器、压力释放阀、放空阀等组成。

4.校验平台：由安装工作台、密封盘、螺栓压板等组成。

5主机功率：400W

6压力检测范围：0～350kPa

7压力显示分辨率：0.1kPa

8密封性能试验：9～190kPa，5～180min（用户可选）

9精度等级：0.5级

12操作方式：计算机

13打印方式：USB打印输出，Word报表打印

14外形尺寸：≤1400×700×1320mm

15重???量：≤150kg

16试验介质：压力释放阀试验介质宜为压缩空气

17空压机功率?kW?11

18空压机出口压力?kpa?450-550

19压力检测范围?kPa?0～200

20压力显示分辨率??0.1kPa

21密封试验压力??10～150kPa

22密封试验时间?min?5～120

23进气速率?kPa/s?25～40

24准确度等级?级?0.5

25操作方式??微机测控

26控制方式??电脑或笔记本

27显示方式??液晶屏

28通讯方式??具有可上传通讯端口，串口采用MODBUS协议，网口采用TCP/IP协议，29校验数据能可靠上传到数据管理系统。

30设备类型??带轮台式设备、非便携式装置

31外形尺寸??长度≤1400 mm，宽度≤700mm，方便进出电梯及试验室

32压力采集方式??动态自动实时采集

33装夹方式??螺旋式轴向电动自动同步压紧，非液压非气动非手动螺栓拧紧。

34修正功能??设备应具有独立量传和修正接口，可供第三方不拆卸现场整机校验。

35特殊压释阀校验功能??有专用操作平台，满足特殊类型及口径压力释放阀的校验。

36动作特性校验方式??通过压力实时采集反映真实开启和关闭压力，实现无电接点测试。

37密封性测试??压力、密封时间参数自主设置，密封测试自动完成。

38自动化程度??一次装卡，自动完成时效开启压力值（有专用的时效开启压力窗口）、39开启压力值、关闭压力值、密封性能、信号接点检测。

40安全性能??安全保护措施完备，具有超压保护、延时保护、过压禁开启保护。

41超压保护功能??具有超压保护功能，避免压力过高导致设备损坏。

42延时保护功能??具有延时保护功能，避免校验过程中对操作人员造成人身伤害。

43过压禁开启保护功能??具有过压禁开启保护功能，避免因误操作造成人身伤害。

44软件兼容支持功能??支持数据分析管理的AI·云非电量保护数据管理系统。

45校验范围??适用于国产及进口各种型号压力释放阀的校验。

?产品名称瓦斯继电器试验台

产品型号TH-30基本原理被测件通过液压夹紧，并通过压力传感器，流量计，温度传感器等采集相关数据，系统软件自动记录数据，并判断被测件合格与否试验压力

0.1-0.25MPa（可以调节）控压精度

试验压力值上限的+2％，下限的-1％

?试验介质气、变压器油压力控制方式

计算机控制环境温度常温试样数量

1路控制试验压力和试验时间试样安装方式自动夹紧结构组成密封试验系统、容积试验系统、流速试验系统适用范围瓦斯继电器
