电压互感器中性点用非线性电阻消谐阻尼器(以下简称消谐器)是安装在6kV～35kV电压互感器(以下简称PT)一次绕组Y0中性点与地之间的一种非线性电阻消谐阻尼器件。消谐器其本质是一种高容量非线性电阻器，起阻尼与限流的作用，具有良好的限制电压互感器铁磁谐振的效果。如果6～35kV电网中性点不接地，母线上Y0接线的TV一次绕组，成为该电网对地唯一金属性通道。安装消谐器可消除PT饱和谐振和抑制涌流，能够达到良好的抑制涌流和防止PT铁磁谐振的目的，同时又不影响PT的正常运行。

因此，消谐器在长期运行过程中会逐步老化影响正常动作，消谐器的正常工作与否，对电网的安全运行至关重要，因此定期或不定期对消谐器运行性能参数的检测十分必要的。按照中国电力企业联合会标准《T/CEC 187-2018电磁式电压互感器用碳化硅消谐器技术规范》 ，应对其工频电流1mA(峰值/√2)下电压U_1mA(峰值/√2)、电流10mA(峰值/√2)下电压U_10mA(峰值/√2)、直流电流1mA/10mA下的直流电压、非线性系数α、限压间隙工频放电电压等参数进行校验。

由于消谐器电阻具有非线性，在测量时电压和电流的波形会发生畸变，不再是传统的正弦波信号，因此不能采用测量普通正弦波的方法进行测量，需要针对消谐器电压、电流真有效值和峰值进行准确测量，通过对比电压、电流的峰值/√2的数值来判断发生谐振时电路中电压、电流的畸变程度，以便准确分析消谐器电阻的非线性特性，对消谐器产品的合格性进行判定。

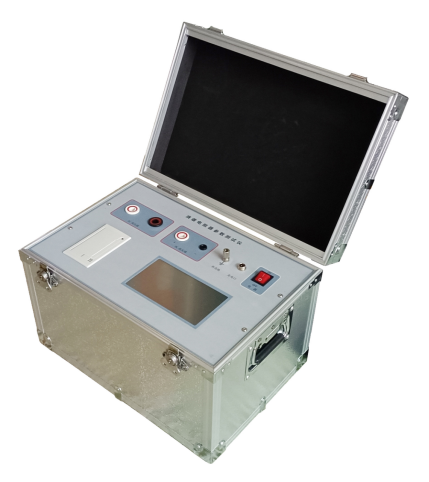

本测试仪器满足对35kV以下电压级：a）并联限压间隙碳化硅消谐器；b）无并联限压间隙碳化硅消谐器的例行试验和交接试验性能参数检测。能实现自动检测消谐器在电流峰值为0.3mA、0.5mA、1mA、3mA、5mA、10mA时相对应的电压有效值，并能自动绘制出消谐器伏安特性曲线图；测量出直流电流1mA、3mA、5mA下的直流电压，计算非线性系数α是否满足标准规范和铭牌参数。

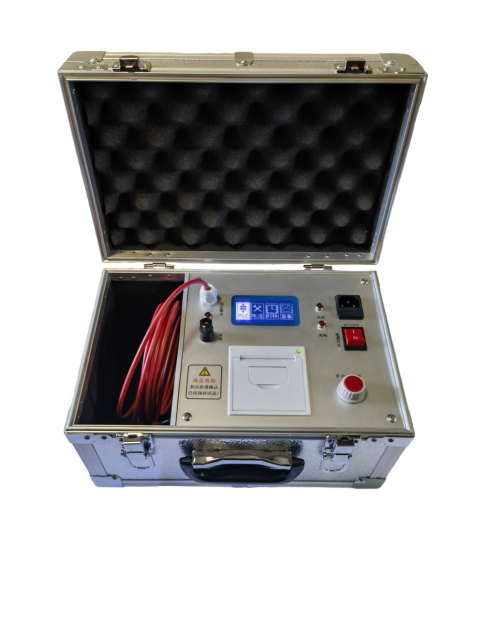

仪器采用高能锂电池供电，便于携带至现场方便使用，采用7寸高度亮彩色液晶屏，交流和直流测量及输出方式一键切换，具有测量精度高、性能稳定、等特点，即能用于消谐器电气性能参数检测，仪器将交/直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。

二、仪器技术依据的标准：

GB/T50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》

GB/T20840.3 《互感器 第3部分：电磁式电压互感器的补充技术要求》

DL/T2045-2019《中性点不接地系统铁磁谐振防治技术导则》

T/CEC 187-2018《电磁式电压互感器用非线性电阻性消谐器技术规范》
