手持光数字测试仪 手持式继电保护测试仪 变电站数字分析仪

手持式?光数字测试仪 继电保护测试仪

技术特点

n?基于SOC高集成度硬件平台开发，采用安全可靠稳定的嵌入式Linux系统

n?10.1寸1280*800高分辨率，电容式全触控屏操作

n?用于智能站数字信号测试分析和继电保护调试

n?支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率；

n?可直接通过U盘导入SCD文件，支持直接导入500kV、750kV智能变电站的SCD文件；

n?支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M波特率UART编码及5M/10M/20M 曼切斯特编码；

n?支持虚端子图形化显示功能，数据流向清晰明了；

n?支持从 CID、SCD等文件导入SV、GOOSE报文配置，并支持网络侦测配置；

n?具备实时告警功能，现场应用更方便；

n?装置支持授时功能，可对外输出光IRIG-B(DC)及光PPS对时信号；

n?支持串接监听功能，可在不中断现场数据传输的情况下对数据进行解析和分析；

n?支持光功率计功能，可测试光网口及光串口的功率；

n?支持网络压力功能，可模拟各种异常报文或异常流量对设备的可靠性进行检验；

n?支持核相功能，可比较同一控制块的不同通道的相位，也可比较不同控制块的不同通道的相位；

n?支持互感器极性测试功能；

n?支持时间同步检测功能，可对接入的对时信号进行解析并计算其时间偏差；

n?支持SCD文件比对功能，直观的显示两个SCD文件内的不同之处；

n?提供USB口，可通过USB口进行图片及报文的拷贝

n?支持报文异常测试，可在功能测试过程中进行报文异常测试；

n?支持单纤发送及单纤接收；

n?配备7寸高分辨率显示屏，支持触摸操作；

n?内置大容量锂电池，续航时间不少于6小时

n?全面、实用的测试功能，支持交流试验、整组试验、状态序列、核相、极性、虚端子、差动保护、距离与零序、故障回放等试验模块

手持式智能变电站光数字测试仪手持式光数字测试仪智能变电站光数字测试仪智能光数字测试仪变电站光数字测试仪智能变电站/数字化变电站数据从源头实现数字化，真正实现了信息集成、网络通信及数据共享。智能变电站中电压、电流在采集模块中进行AD采样，通过光纤将采集量传送至合并单元(MU)，合并单元将合并后的信号按IEC61850-9-1/2、IEC60044-8规约传送至光数字继电保护装置，此外，智能变电站采用GOOSE报文通过网络传输开关量信号，通过智能终端操作断路器，对断路器进行跳合闸操作。

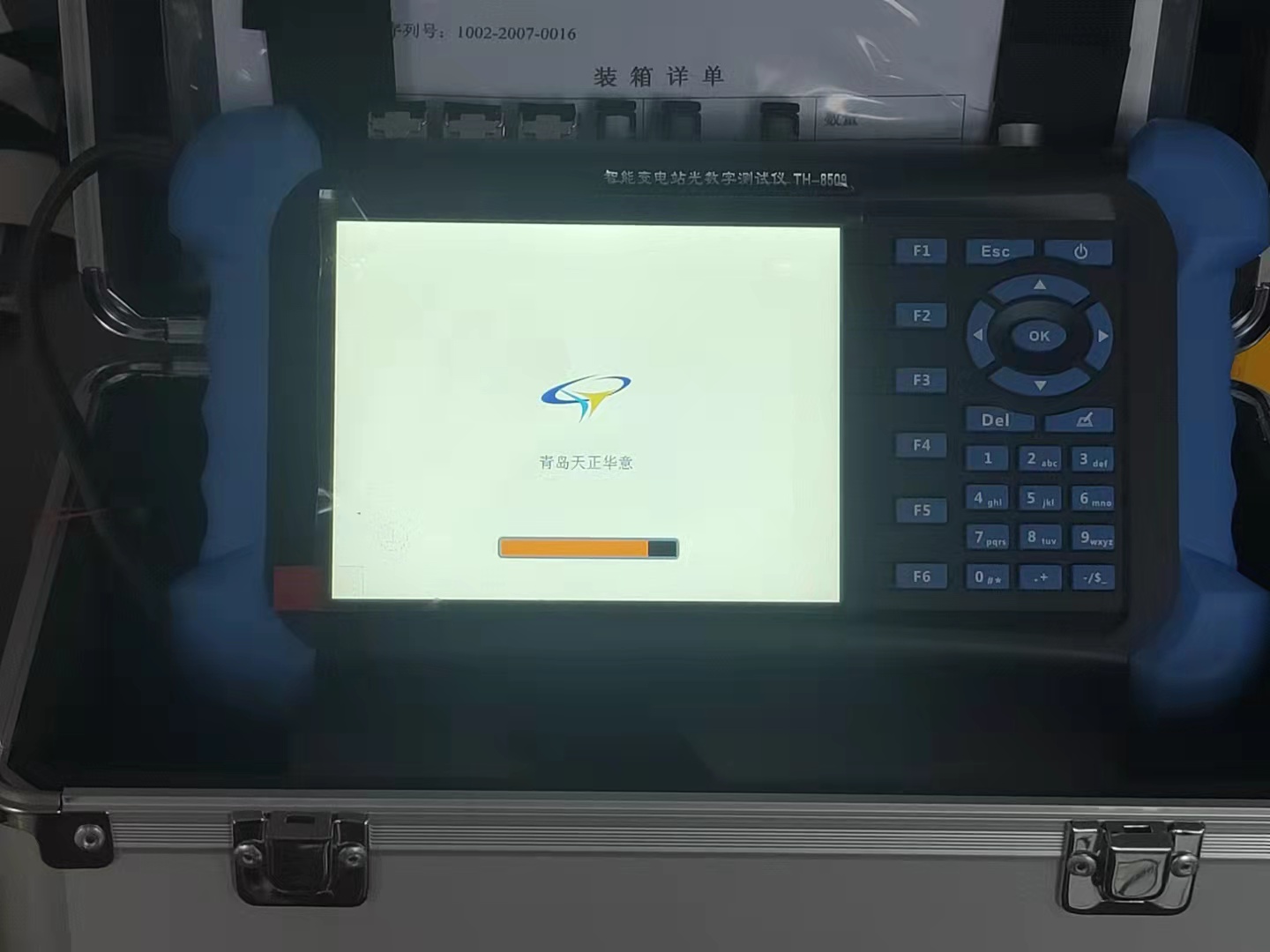

TH-8506手持式光数字测试仪 它可实时监视及解析智能变电站过程层和间隔层的网络通讯报文（支持IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588等），并能够解析遥测遥信量数据，同时兼具保护的测试功能，广泛应用于智能变电站/数字化变电站合并单元、保护、测控、计量、智能终端等IED设备的快速简捷测试、遥信/遥测对点、光纤链路检查，适用于智能变电站系统联调、安装调试、故障检修、IEC61850体系及相关技能培训。1.2产品功能1)采用手持式结构设计，锂电池供电，携带操作方便， 测试快捷； 2)具有3对光以太网口，一对光串口，满足“直采直跳” 模式下复杂保护功能测试需要；3)可发送与接收IEC61850-9-1/2、IEC60044-8（FT3）、 GOOSE光数字报文，对IED设备进行测试；4)支持变电站全站系统配置文件（SCL）的装置实例配置信息，同时可按IED设备导入SV、GOOSE信息进行测试配置测试；5)支持网络报文侦听，可侦听网络上报文信息，根据侦听到信息选择APPID，自动与选定的SCL文件进行匹配，通过扫描侦听网络报文信息完成测试配置;6)支持电压电流输出测试，2组电压(8路)及2组电流 (8路)可映射至多个采样值控制块输出，支持双AD配置，输出采样值采样率4kHz/12.8kHz可设；7)支持SMV多个状态按预先设定序列输出测试，大状态数可达10个，各状态品质位可设，并具有短路模拟和故障计算功能。测试结果明了清晰，GOOSE动作以列表方式给出；8)采用光串口接收复用技术，光串口既可接收 IEC60044-7/8光数字报文，又可接收光IRIG-B码对时信号;9)IEC60044-7/8(FT3)支持2.5Mbps、5Mbps、10Mbps的传输速率配置，报文接收能够全自动采样率和波特率的配置；10)支持光以太网单纤收发IEC61850-9-1/2光数字报文， 满足电力系统光数字保护单收单发的需要；11)支持SMV、GOOSE及IEEE1588报文监测，可对报文进行丢帧统计、报文抖动分析。具有遥信、遥测量监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测；12)具有MU输出光数字SV控制块的极性校核功能，支持直流电源法下的常规互感器及光电互感器保护与测量线圈的极性校核； 13)具有核相功能，支持两个MU光纤直接接入装置进行相别校核；14)具有光功率测试功能，可实时在线测量光以太网口上的光功率；15)采用嵌入式实时操作系统（RTOS），装置能够长时间可靠、稳定地运行； 16)5.6寸大屏幕真彩液晶显示、直观友好的界面菜单、完备的过程记录，信息详细直观，操作方便；
