交直流电源级差配合测试仪 交直流断路器级差配合测试仪 保护电器

目前变电站的馈电网络多采用辐射结构，一般经过三级配电，每级配电大多采用断路器作为保护电器。由于上下级断路器保护动作特性不匹配，在系统运行过程中，当下级用电设备出现短路故障时，经常一起上一级断路器的越级跳闸，从而引起其他馈电线路的断路事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因断路器及其他直流保护电器动作特性不匹配带来的隐患，发电厂、变电站的交流配电系统基本上都能按照相关标准进行设计，保证2-4个级差，但现场运行的断路器级差配合是否满足选择性保护的要求，检修维护人员因不具备相应的测试手段和工具，无法进行试验验证，这就给电力系统安全留下隐患。

变电站控制电源系统分为站内交流电源、UPS电源、直流系统操作电源以及直流通信电源，电源的馈线网络分为交流馈线、直流馈线两大类，由于系统不一样、灭弧的原理不同，因此交流断路器与直流断路器在结构和性能上有很大区别。目前，市场上对这两种断路器采用不同的设备进行级差配合测试，对使用者来说增加了成本预算以及携带不方便等问题。

为此，我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的交流及直流断路器级差配合测试仪，以方便运行维护部门对保护电器级差配合进行校验，提高电源系统运行的可靠性，保证电网安全可靠运行。

本测试仪适用电压等级AC220V、AC380交流电源系统，以及DC220、DC110V直流电源系统?

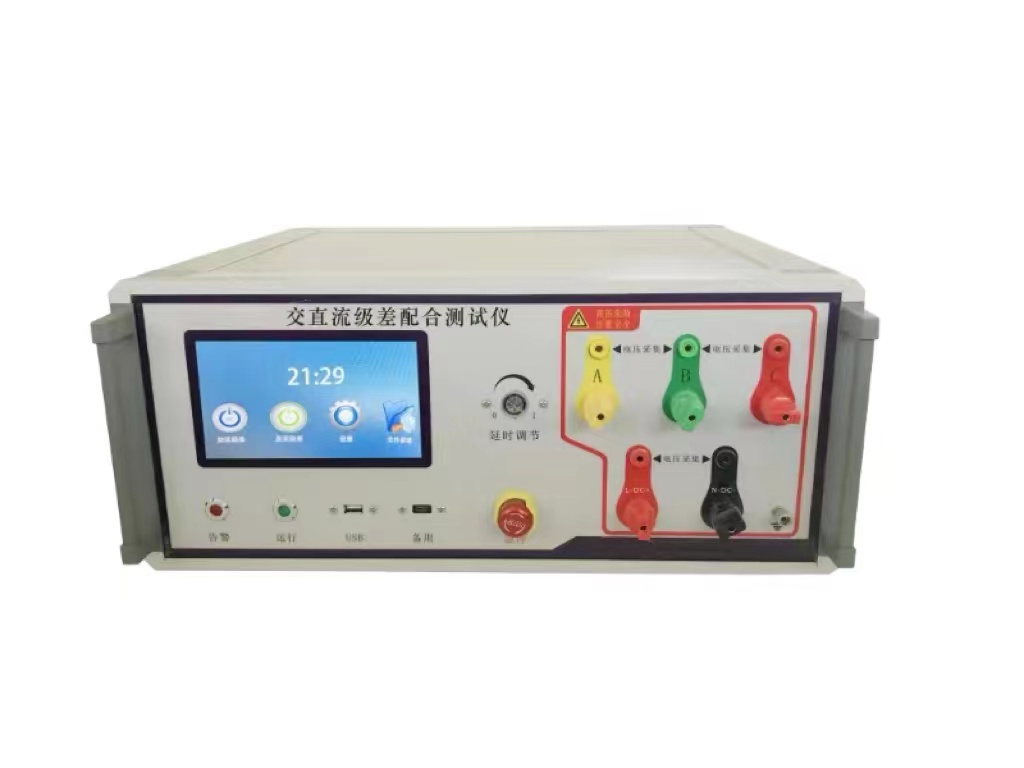

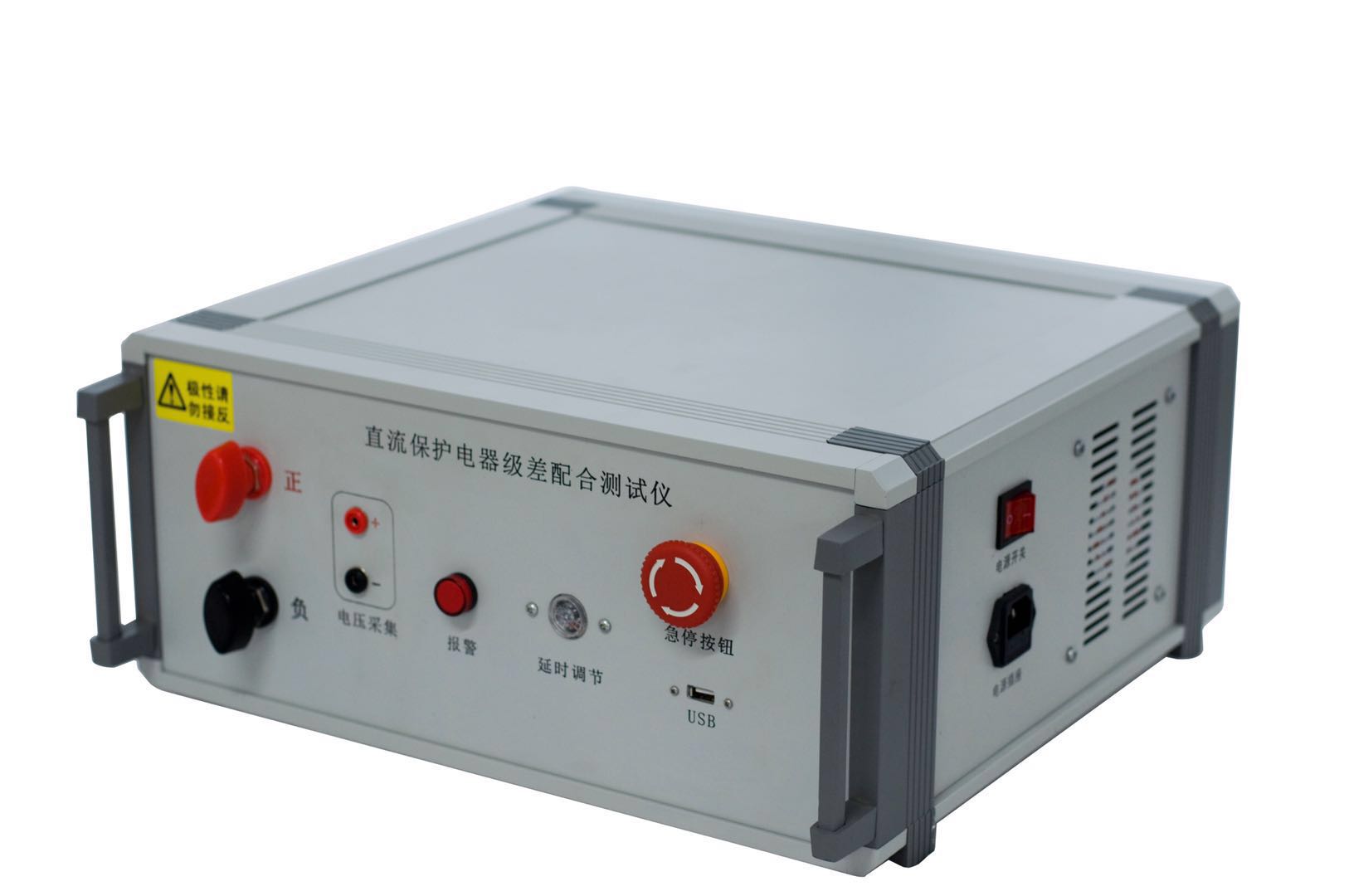

①　USB：数据导出及程序升级

②　备用：备用

③　延时调节：延时调节时间继电器：用于保护测试过程，调整范围：1~1000ms

④　电源开关：设备电源开关

⑤　电源插座：设备供电电源接口

⑥　急停开关：用于强制断开短路测试，按下为断开测试，向左旋转半圈，按钮弹上来后，方可正常测试

⑦　三相接口（A,B,C）：用于接入三相交流电源，香蕉插座接入三相母线电源，该接口用于检测交流电源信号；大电流接线端子用于接入断路器末级开关输出侧，请勿接入单相电源，不可与单相同时进行测试

⑧　单相接口（L/DC+,N/DC-）：用于接入单相交流电源或是直流电源，香蕉插座接入单相母线电源，该接口用于检测交流电源信号；大电流接线端子用于接入断路器末级开关输出侧，请勿接入三相电源，不可与单相同时进行测试。

⑨　接线端子：接大地

⑩　指示灯：运行指示灯：表示设备正在运行中；

报警指示灯：

l?当选择电源类型为三相：请检查面板三相放电端子，采集端子信号是否正常接入，信号是否小于三相电压报警下限设置；

l?当选择电源类型为单相：请检查面板单相放电端子，采集端子信号是否正常接入，信号是否小于单相电压报警下限设置；

l?当选择电源类型为直流：请检查面板单相放电端子，采集端子信号是否正常接入，信号是否小于直流电压报警下限设置；

l?查看主界面的负载箱温度是否超过温度报警上限设置。
