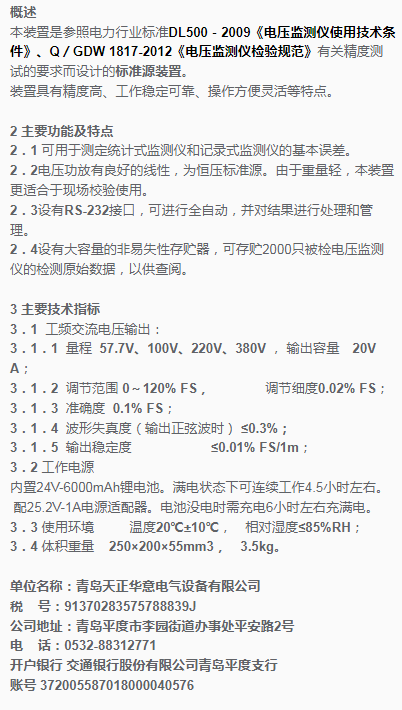

概述

本装置是参照电力行业标准DL500－2009《电压监测仪使用技术条件》、Q／GDW 1817-2012《电压监测仪检验规范》有关精度测试的要求而设计的标准源装置。

装置具有精度高、工作稳定可靠、操作方便灵活等特点。

?

2?主要功能及特点

2．1 可用于测定统计式监测仪和记录式监测仪的基本误差。

2．2电压功放有良好的线性，为恒压标准源。由于重量轻，本装置更适合于现场校验使用。

2．3设有RS-232接口，可进行全自动，并对结果进行处理和管理。

2．4设有大容量的非易失性存贮器，可存贮2000只被检电压监测仪的检测原始数据，以供查阅。

3?主要技术指标

3．1??工频交流电压输出：

3．1．1??量程 ?57.7V、100V、220V、380V?，?输出容量　20VA；

3．1．2??调节范围 0～120%?FS，???????????????调节细度0.02%?FS；

3．1．3??准确度??0.1% FS；

3．1．4??波形失真度（输出正弦波时） ≤0.3%；

3．1．5??输出稳定度　??????????????????≤0.01% FS/1m；

3．2?工作电源　

内置24V-6000mAh锂电池。满电状态下可连续工作4.5小时左右。

?配25.2V-1A电源适配器。电池没电时需充电6小时左右充满电。

3．3?使用环境　??????温度20℃±10℃，　相对湿度≤85%RH；

3．4?体积重量 ???250×200×55mm³，　3.5kg。

?
