随着电力系统的迅速发展，变电站以及发电厂的综合自动化系统（以下简称“综自系统”）已经大量投入使用。综自系统的常规检验工作需要配置诸多仪器，例如：标准功率源、继电保护试验仪、交流采样检定装置、GPS卫星校验仪、毫秒表等，但即使配足了这些仪器，有些测试项目和指标仍然很难有效地进行测试（例如：遥测、遥信的全自动测试、SOE分辨率测试等等），只能通过传统的手动或半自动方式进行，效率低下，由于人为因素的影响，测试结果的可信度不高、重复性不好，且造成严重的测试仪器资源浪费。

青岛天正华意电气设备有限公司。如若您在使用过程中由误用、拆卸、疏忽、意外、非正常操作造成的产品损坏或者产品过了保修期，将不提供任何免费维修服务。授权代理商对用户提供销售、售后支持、接收返修服务，但不授权他们代表提供更多与本声明不同的保证和承诺。凡是授权的代理商或者销售网点处购买的产品，均可享受保修服务。对于在保修期内送达服务中心的有缺陷产品，可以选择免费维修、更换产品或者按照购买价退款。当需要接受维修服务时，请联系附近的服务中心。服务中心将根据您所在区域选择是否提供上门取货服务，无法上门取货时，服务中心将与您协商是否通过邮寄方式将产品送至服务中心。完成维修后，服务中心将联系您，协商合适的方式返还产品。对于不在免费维修范围内的产品，将估算维修费用，

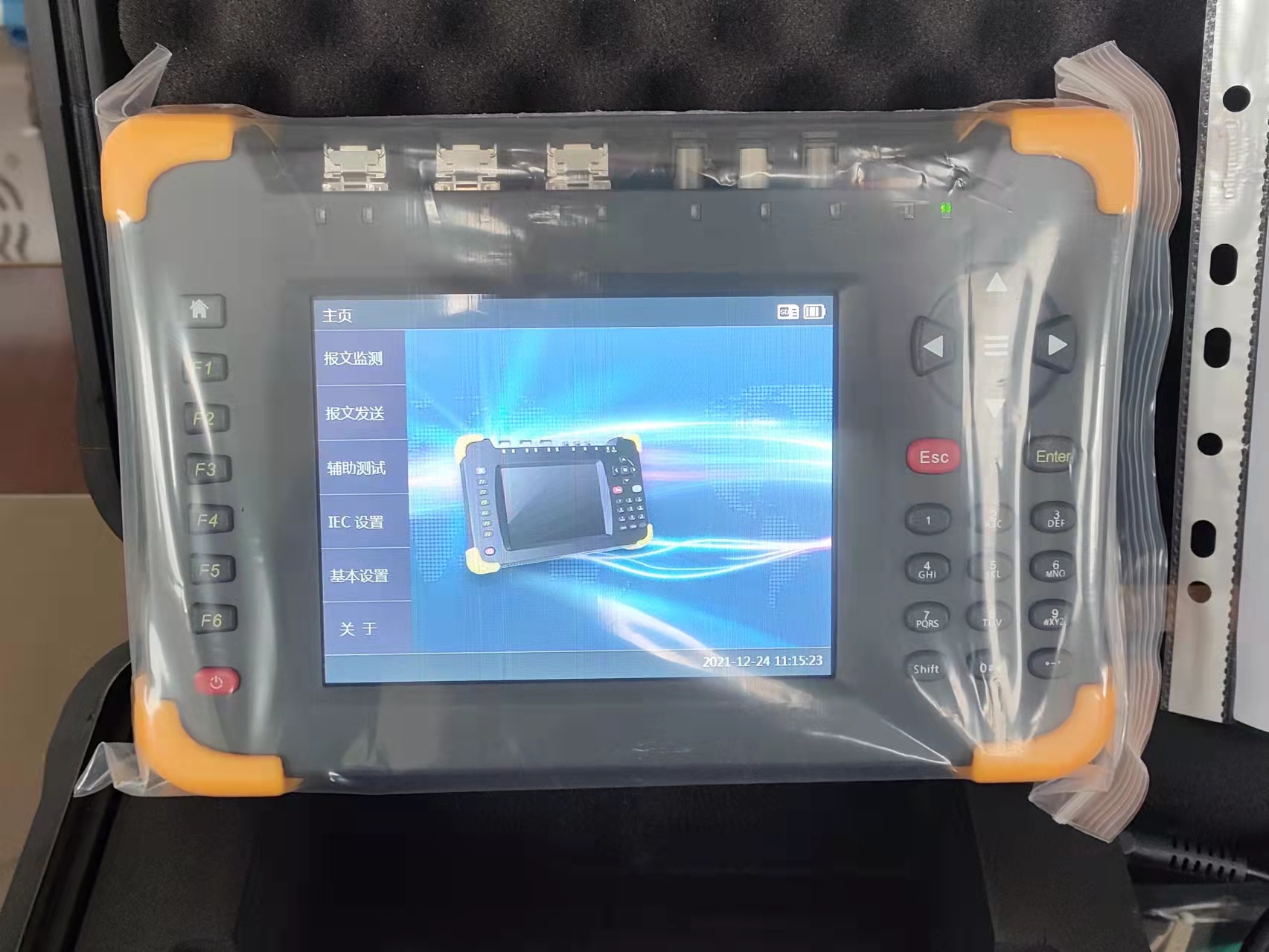

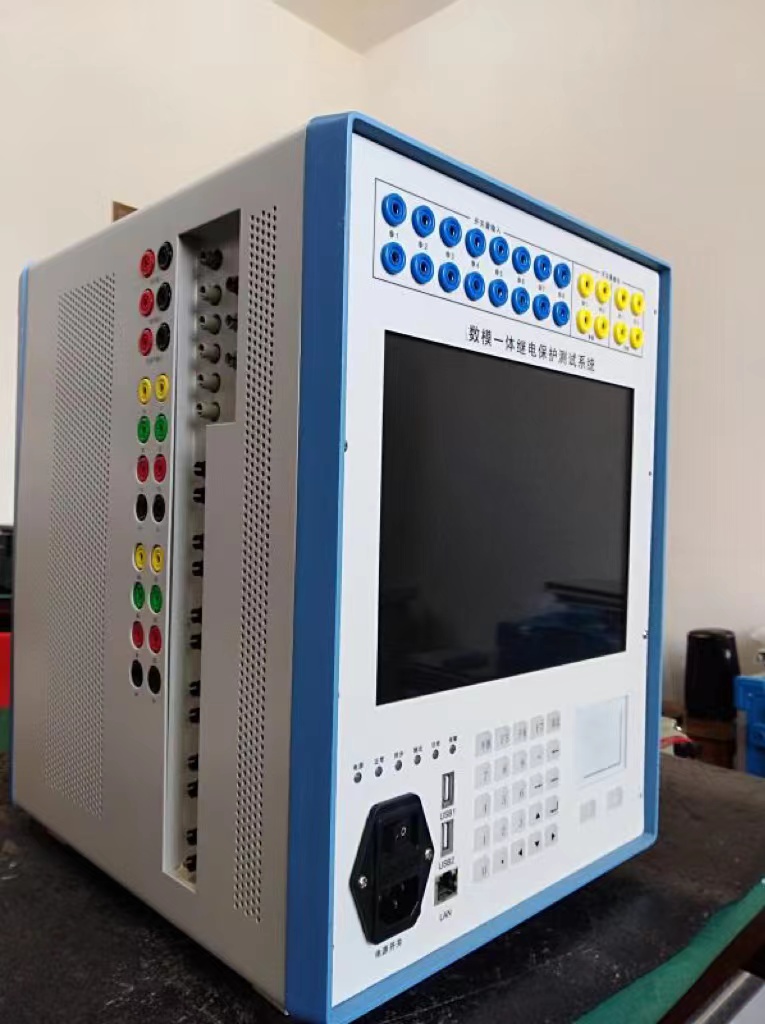

并在获得授权后才开始进行修理。对于付费维修的用户，在收到维修后产品的同时将收到维修和返回运输费用的发票。2.概述2.1功能说明随着我国电力行业的发展及新技术的应用，智能变电站成为未来变电站的发展趋势，并将成为智能电网中的重要组成部分。智能变电站主要特点是由智能化一次设备和网络化二次设备分层构建，是建立在 IEC61850 协议规范基础上，实现变电站内智能电气设备间信息共享和互操作的现代化变电站。智能变电站的二次设备接收和发送的不再是传统的电压电流模拟量和硬接点开关信号， 全站使用 IEC 61850 通信规约传递电压电流采样值、开关状态等遥测遥信量，并使用光纤作为传输介质以提高抗干扰能力。如果智能站需要故障检修、现场调试或日常维护，传统的模拟量测量仪器无法对这些信息进行诊断测试，现场施工或变电站维护人员需要一种崭新的手段对光数字信号进行解析。TH-8508 是一款便携式的智能变电站光数字测试仪，它对智能变电站过程层和间隔层的网络通讯协议（IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588）进行实时解析和监视，并分析其中传输的遥测遥信量数据，同时兼具保护的测试功能。它以直观的方式显示分析结果：如电压电流的有效值、相角、谐波、功率等电能量分析；开关状态及动作时间分析；时间同步的对时分析；光信号的光功率分析，是变电站日常维护、检测、调试过程层和间隔层设备运行状况的必备工具。2.2性能参数2.2.1基本性能a)遥测信息响应时间

?装置与保护的联机请根据配置文件需要的ETH口分别接到保护的数字量输入光口和 GOOSE输入输出口。点击重新?如果保护的SMV与GOOSE是同一个光口，只需将ETH口与保护的光纤口连接后在软件设置中将SMV口与GOOSE口设为同一个光口。

随着我国电力行业的发展及新技术的应用，智能变电站成为未来变电站的发展趋势，并将成为智能电网中的重要组成部分。智能变电站主要特点是由智能化一次设备和网络化二次设备分层构建，是建立在 IEC61850 协议规范基础上，实现变电站内智能电气设备间信息共享和互操作的现代化变电站。智能变电站的二次设备接收和发送的不再是传统的电压电流模拟量和硬接点开关信号， 全站使用 IEC 61850 通信规约传递电压电流采样值、开关状态等遥测遥信量，并使用光纤作为传输介质以提高抗干扰能力。如果智能站需要故障检修、现场调试或日常维护，传统的模拟量测量仪器无法对这些信息进行诊断测试，现场施工或变电站维护人员需要一种崭新的手段对光数字信号进行解析。

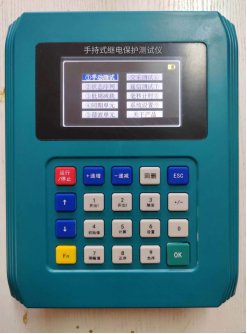

二次消缺测试仪由单片机进行控制，功能简单、携带方便。既可用于交流继电器动作值、动作时间的测试；也可对低压微机线路保护的复压闭锁方向过流、零序过流、低周减载等保护功能以及高压线路微机保护的整组传动等进行测试；还可用于微机变压器差动保护的起动值、速断值、二次谐波涌流闭锁值的测试。?

1.2测试功能

●手动测试：手动试验可输出三路交流电压、三路交流电流，可实现交流量的幅值、相位、频率、序分量的幅值手动按步长控制。

●状态序列测试：状态可进行动作时间测试，多状态模拟故障，最多可设置5个状态，可模拟重合闸后加速，也可配合本公司所产的微信模拟断路器进行备自投试验。

●低周减载测试：该单元可对低周减载的动作值、动作时间，滑差闭锁值、电压闭锁值、电流闭锁值进行定点测试。

●同期测试：该单元可以对测试同期装置的相关指标进行测试

●谐波单元：该单元可进行变压器差动保护的二次谐波涌流闭锁测试。

●交采测试：该单元主要是用来测量交流采样装置的采样精度

●遥信测试：该单元可快速开出两对节点，中间间隔时间可自由设定，最小分辨率1ms。

?

●毫秒计：该单元可配合现场做一些开出量，翻转计时。
