功能特点

1、仪器是集电压、电流、功率、相位、频率、电能多种测量功能为一体的标准器具。

2、精确测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。

3、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

4、配合程控交流源可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。

5、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。

6、可显示单相电压、电流波形并可同时显示三相电压、电流波形。

7、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。

8、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。

9、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好

10、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

?

二、技术指标

1、输入特性

电压测量范围：0~400V，57.7V、100V、220V、400V四档自动切换量程。

电流测量范围： 0~100A，内置互感器分为1A(CT)、5A(CT)、25A(CT)、100A(CT)四档。

相角测量范围：0~359.999°。

频率测量范围：45~55Hz。

2、准确度

计量校验部分：

电压：±0.05%

电流：±0.05%

有功功率：±0.05%

无功功率：±0.2%

有功电能：±0.05%）

无功电能：±0.2%

频率：±0.05%

相位：±0.1°

3、电能质量

基波电压和电流幅值：基波电压允许误差≤0.5％F.S.；基波电流允许误差≤1％F.S.

基波电压和电流之间相位差的测量误差：≤0.5°

谐波电压含有率测量误差：≤0.1％

谐波电流含有率测量误差：≤0.2％

三相电压不平衡度误差：≤0.2％

?

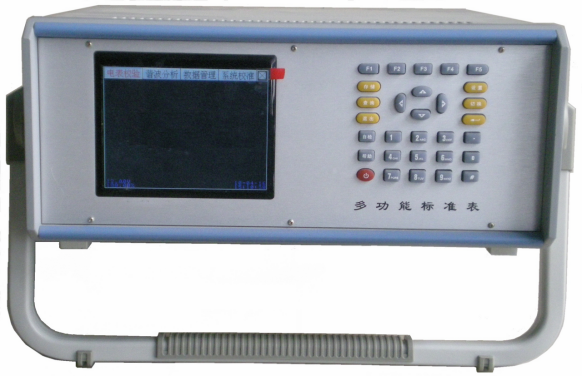

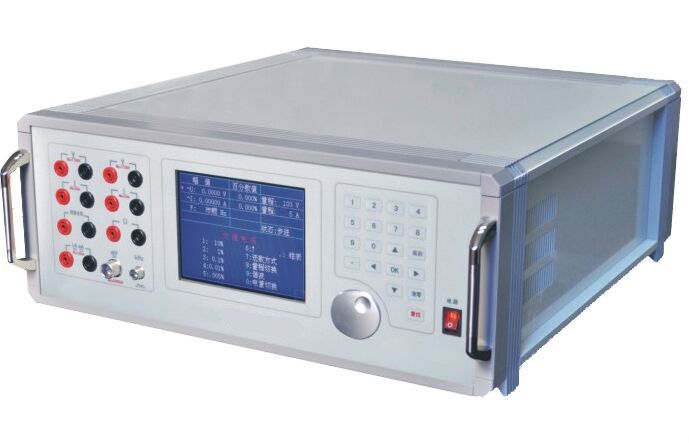

仪器前面板左侧是液晶显示器，右侧是按键区，仪器的后面板为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia1A、Ia5A、Ia25A、Ia100A、Ia-、Ib1A、Ib5A、Ib25A、Ib100A、Ib- Ic1A、Ic5A、Ic25A、Ic100A、Ic-（其中Ia-、Ib-、Ic-为电流流出端，其他各档端子为电流流入端?；脉冲信号接口、232串行口（用于上传保存的数据至计算机）。

当仪器有交流电源可用时，尽量使用外接交流电源。如果经常在无交流电源的情况下使用，仪器须及时充电，避免电池深度放电影响电池寿命，每次充电时间应在6小时以上。

仪器送检时脉冲测试线使用方法

根据计量检定规程的要求，电能表现场校验仪在出厂时应进行检定，在投入使用后还应定期进行复检。在送检时用标准设备对校验仪输出的标准电能脉冲进行检测。本测试仪的标准电能脉冲由专用脉冲线中标有FL的鳄鱼夹和标有GND的鳄鱼夹输出（各档位具体常数参见“技术指标”中的第6项－标准电能脉冲常数表格），注意：只有在“电表校验”、“走字试验”、“主菜单”三个界面才向外输出标准电能脉冲。
