超低频绝缘耐压试验原理 超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。我们知道，在对大型发电机、电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，电力部门采用了降低试验频率，从而降低了试验电源的容量。从国内外多年的理论和实践证明，用0.1Hz超低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻 ，理论上容量约为工频的五百分之一，且操作简单，与工频试验相比优越性更多。这就是为什么发达普遍采用这一方法的原因。

发改委已制定了《35kV及以下交联聚乙烯绝缘电力电缆超低频（0.1Hz）耐压试验方法》行业标准。我国正在推广这一方法，本仪器是根据我国这一需要研制而成的。可广泛用于电缆、大型高压旋转电机的交流耐压试验之中。

青岛天正华意电气设备有限公司结合优良的硬件设施与优秀的集体智慧，成为企业的核心竞争力。公司具有强大的产品研发、生产、制造能力，以雄厚的技术力量为基础，推陈出新，从而使产品质量和生产工艺得到不断的提高。公司主要的产品有：精密计量仪、高压试验仪、串联谐振装置、油试验设备、二次保护测量设备等共六个大类近百种产品。业务涉及电力、化工、冶金、铁路、等多个行业，能够充分满足广大顾客的各类需求。

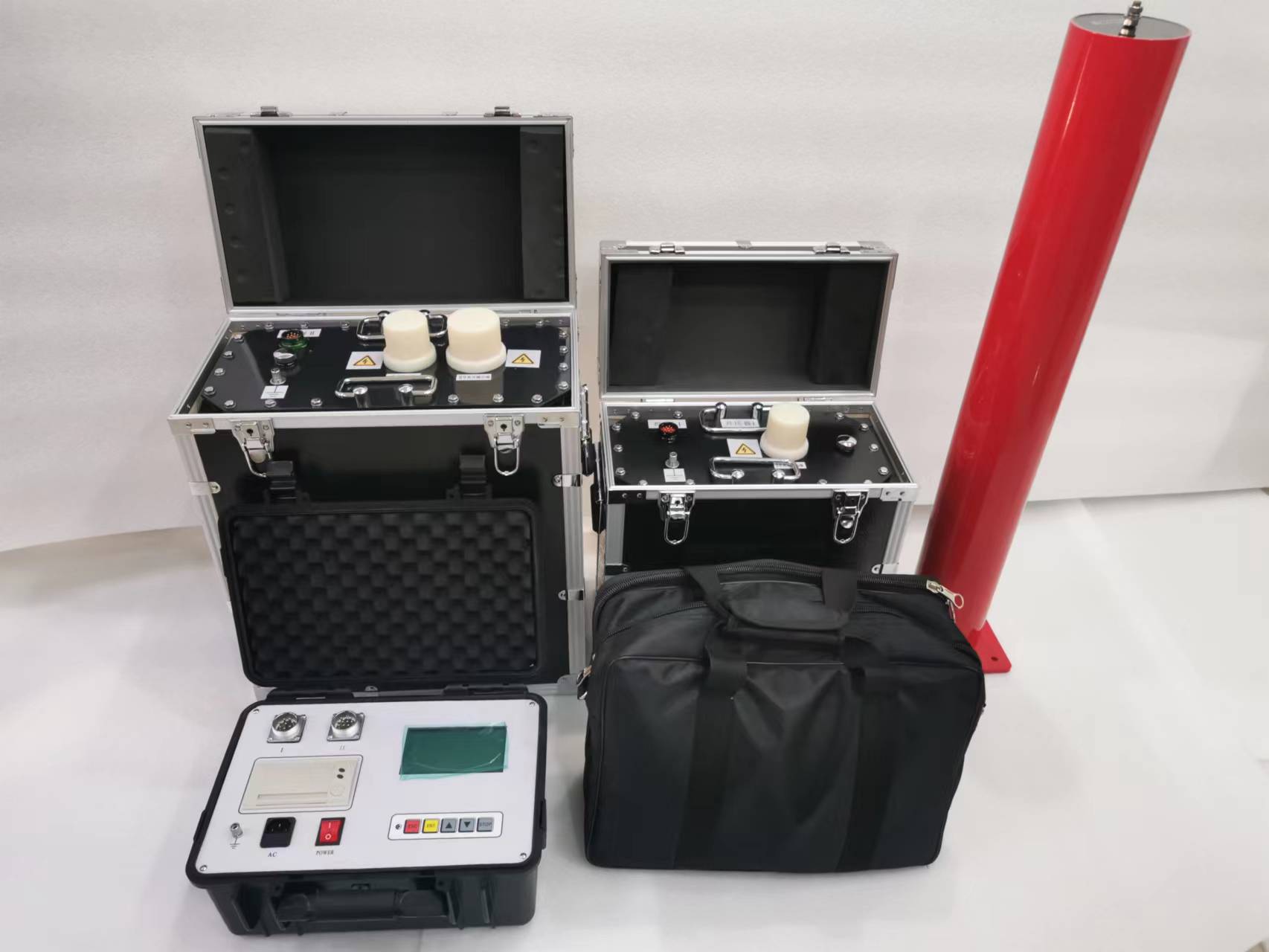

超低频高压发生器本产品结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、且能显示输出波形、打印机输出试验报告。设计指标完全符合DL/T849.4-2004《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。现在国内外均采用机械式的办法进行调制和解调产生超低频信号，所以存在正弦波波形不标准，测量误差大，高压部分有火花放电，设备笨重，而且正弦波的二，四象限还需要大功率高压电阻进行放电整形，所以设备的整体功耗较大。本产品均能克服这样一些不足之处。 如果频率不能满足要求时升压，一定会损坏仪器，此种损坏不在保修范围内。一、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行测试，兆欧表测试没有问题 后，才能使用本仪器。

二、开机前一定用放电棒将试品充分放电(放电棒使用方法为：先用限流放电端放电，再用接地端放电)。配两个升压器的超低频接线方法：当单独使用升压器I时(试验电压≤30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接到升压器II，不能接反！否则会损坏仪器或者试品。三、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分 放电后再关闭电源。否则一定会损坏仪器！！！四、请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、接触好。五、由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。六、10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-10公里。七、35KV电缆试验时，应单相试验，电压设定为60KV(常规要求)-78KV(按规程需要)，频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时35KV电缆长度可达到3-10公里。八、如电缆长度较短(小于300米)，试品电容小于0.05μF时不能正常升压，此时请并联高压 电容。九、请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙端子。十、如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使用，连接方法见说明书内操作说明。当输出电压≥70KV时，请将高压电缆悬空！十一、控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！十二、建议使用220V交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输入频率来调制的，对发电机有较高的要求，要求是：频率50Hz±1%，电压220V±5%，功率大于10KW，特别要求发电机输出频率稳定，频率不随负载的变化而变化（好使用数码变频发电机），否则一定会严重损坏仪器！！！十三、当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有 10只保险管备用。十四、如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕 后，扭紧注油孔。十五、屏幕主菜单右下方有电压输入频率显示，电压输入频率要求为50Hz±1%，超过这个范 围时，说明输入电压频率不稳定，不能升压，此时升压一定会损坏设备！警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！！！
