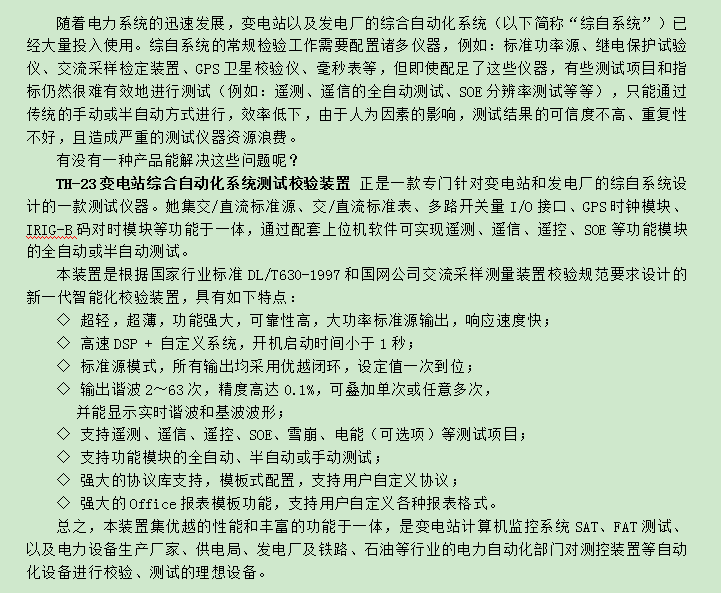

变电站综合自动化系统校验仪 智能变电站综合测试仪 自动化校验装置

?

注意事项 1.为安全、正确使用测试仪，请仔细阅读本说明书2.在产品长期未使用时，建议每2个月对电池进行一次完全充电操作，防止过放电损坏电池3.在使用本产品时，请严格遵守电力系统相关规定和规程 4.请勿将光纤直接对准眼睛5.请勿在有爆炸性气体、蒸汽或者灰尘附近使用本产品6.运输和保存本产品时，请确保设备处于关机状态7.出现电池电量过低警告时，请及时给测试仪充电，务必使用本产品标配的电源适配器充电8.如测试仪出现异常或需要维修，勿自行拆装，请及时与本公司联系，联系方式参见〖联系我们〗9.设备使用完毕后，请将盖好光收发器的防尘帽。

手持式智能变电站光数字测试仪手持式光数字测试仪智能变电站光数字测试仪智能光数字测试仪变电站光数字测试仪智能变电站/数字化变电站数据从源头实现数字化，真正实现了信息集成、网络通信及数据共享。智能变电站中电压、电流在采集模块中进行AD采样，通过光纤将采集量传送至合并单元(MU)，合并单元将合并后的信号按IEC61850-9-1/2、IEC60044-8规约传送至光数字继电保护装置，此外，智能变电站采用GOOSE报文通过网络传输开关量信号，通过智能终端操作断路器，对断路器进行跳合闸操作。TH-8506手持式光数字测试仪 它可实时监视及解析智能变电站过程层和间隔层的网络通讯报文（支持IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588等），并能够解析遥测遥信量数据，同时兼具保护的测试功能，广泛应用于智能变电站/数字化变电站合并单元、保护、测控、计量、智能终端等IED设备的快速简捷测试、遥信/遥测对点、光纤链路检查，适用于智能变电站系统联调、安装调试、故障检修、IEC61850体系及相关技能培训。1.2产品功能1)采用手持式结构设计，锂电池供电，携带操作方便， 测试快捷； 2)具有3对光以太网口，一对光串口，满足“直采直跳” 模式下复杂保护功能测试需要；3)可发送与接收IEC61850-9-1/2、IEC60044-8（FT3）、 GOOSE光数字报文，对IED设备进行测试；4)支持变电站全站系统配置文件（SCL）的装置实例配置信息，同时可按IED设备导入SV、GOOSE信息进行测试配置测试；5)支持网络报文侦听，可侦听网络上报文信息，根据侦听到信息选择APPID，自动与选定的SCL文件进行匹配，通过扫描侦听网络报文信息完成测试配置;6)支持电压电流输出测试，2组电压(8路)及2组电流 (8路)可映射至多个采样值控制块输出，支持双AD配置，输出采样值采样率4kHz/12.8kHz可设；7)支持SMV多个状态按预先设定序列输出测试，大状态数可达10个，各状态品质位可设，并具有短路模拟和故障计算功能。测试结果明了清晰，GOOSE动作以列表方式给出；8)采用光串口接收复用技术，光串口既可接收 IEC60044-7/8光数字报文，又可接收光IRIG-B码对时信号;9)IEC60044-7/8(FT3)支持2.5Mbps、5Mbps、10Mbps的传输速率配置，报文接收能够全自动采样率和波特率的配置；10)支持光以太网单纤收发IEC61850-9-1/2光数字报文， 满足电力系统光数字保护单收单发的需要；11)支持SMV、GOOSE及IEEE1588报文监测，可对报文进行丢帧统计、报文抖动分析。具有遥信、遥测量监测功能，遥测量可采用表格、波形、矢量图、序量等方式进行监测；12)具有MU输出光数字SV控制块的极性校核功能，支持直流电源法下的常规互感器及光电互感器保护与测量线圈的极性校核； 13)具有核相功能，支持两个MU光纤直接接入装置进行相别校核；14)具有光功率测试功能，可实时在线测量光以太网口上的光功率；15)采用嵌入式实时操作系统（RTOS），装置能够长时间可靠、稳定地运行； 16)5.6寸大屏幕真彩液晶显示、直观友好的界面菜单、完备的过程记录，信息详细直观，操作方便；
