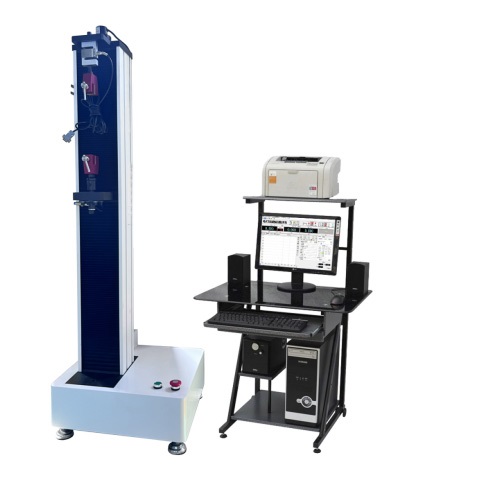

LBWDW-05微机控制电子

　　主要技术指标：

　　1、测力传感器为轮幅式拉压传感器，精度0.05%FS，系统测力精度在0.4%～100FS范围内相对精度高达±1%。

　　2、位移传感器采用2000道/圈光电编码器，并采用4倍化技术达到2400道/圈的分辨率。

　　3、测控系统采用SmartTest试验机测控系统，主要指标：

　　（1）3个模拟输入通道，用于力值及电子引伸计测量，AD转换代码数为±120,000。

　　（2）一个1：100调速比的数字输出通道，用控制伺服系统0.01～500mm/min范围内无级调速。

　　（3）三个光电编码输入通道用于测量大变形和位移测量，采用4倍化技术，提高测量分辨率。

　　技术参数：

　　1. 试验力：500N

　　2. 准确度等级: 0.5级

　　3. 结构形式：单臂式结构，全喷塑处理

　　4. 试验力示值允许误差极限：示值的±1%以内

　　5. 负荷测量范围：满量程的0.4%～100FS

　　6. 力分辨率：试验力的1/300000

　　7. 位移示值极限误差：示值的±1%以内

　　8. 位移最小分辨率：0.01mm

　　9. 横梁速度调节范围：0.01～500mm/min

　　10. 横梁速度相对误差：设定值的±1%以内

　　11. 有效拉伸空间：700mm

　　12. 主机外形尺寸：520×400×1560 mm

　　13. 主机重量：200kg

　　14. 供电电源：220V，50Hz，0.75KW

　　15. 软件及用户界面：WINDOWS操作环境下的软件和交互式人机对话操作界面

　　16. 试验过程及测量、显示、分析、控制等均由微机完成

　　17. 试样破坏后，移动横梁自动停止移动

　　18. 具有程控和机械两级限位保护

　　19. 当负荷超过额定值3～5%时，自动停机
