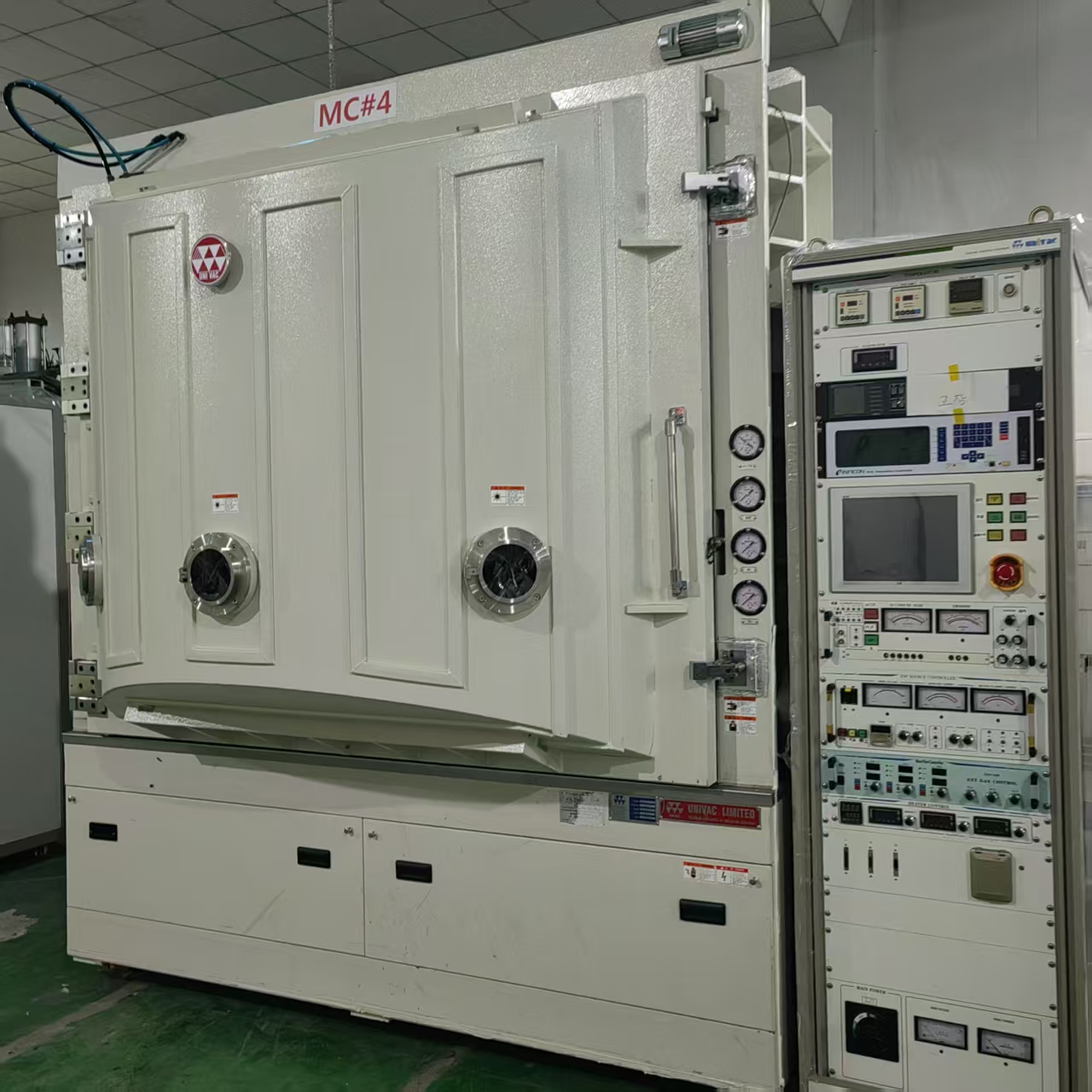

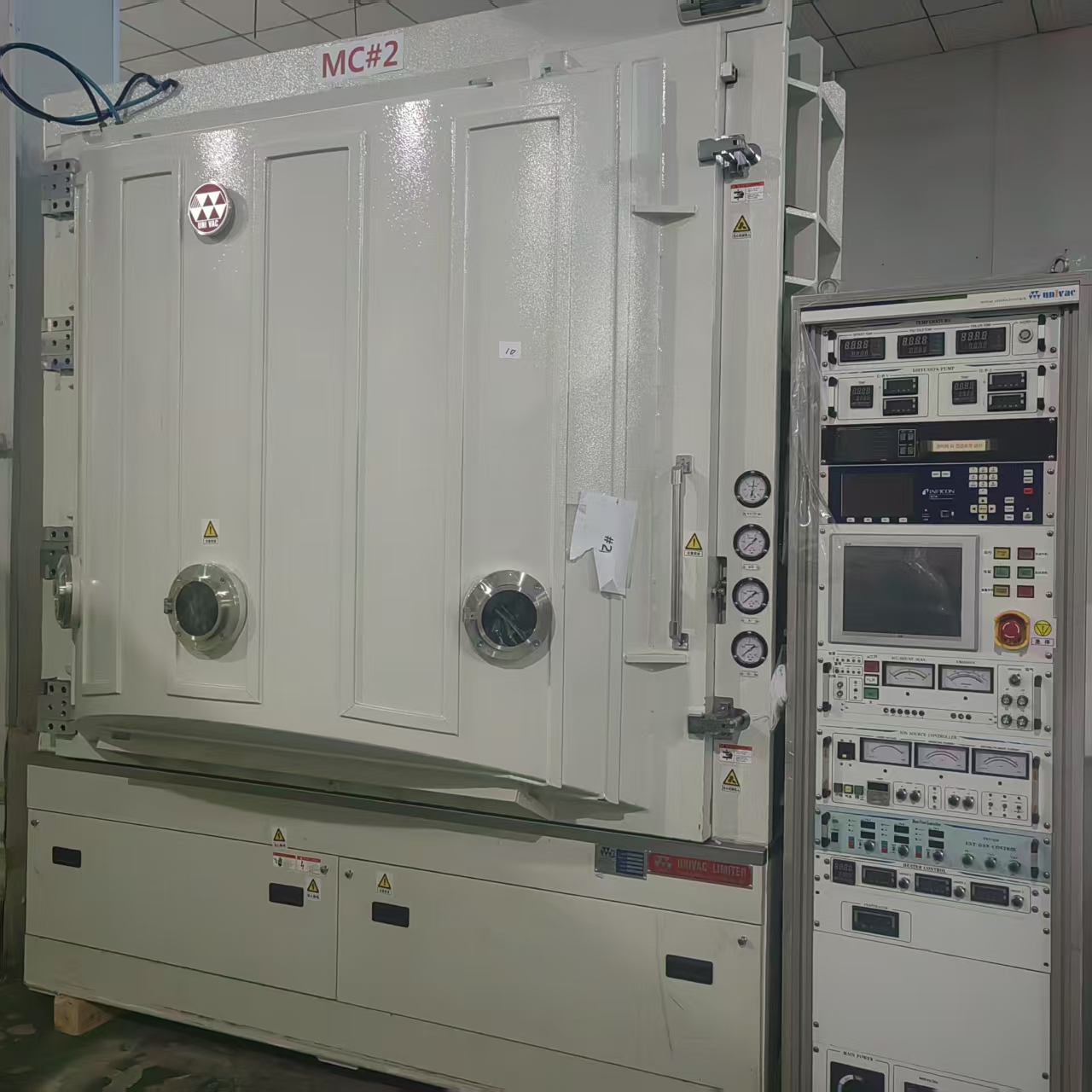

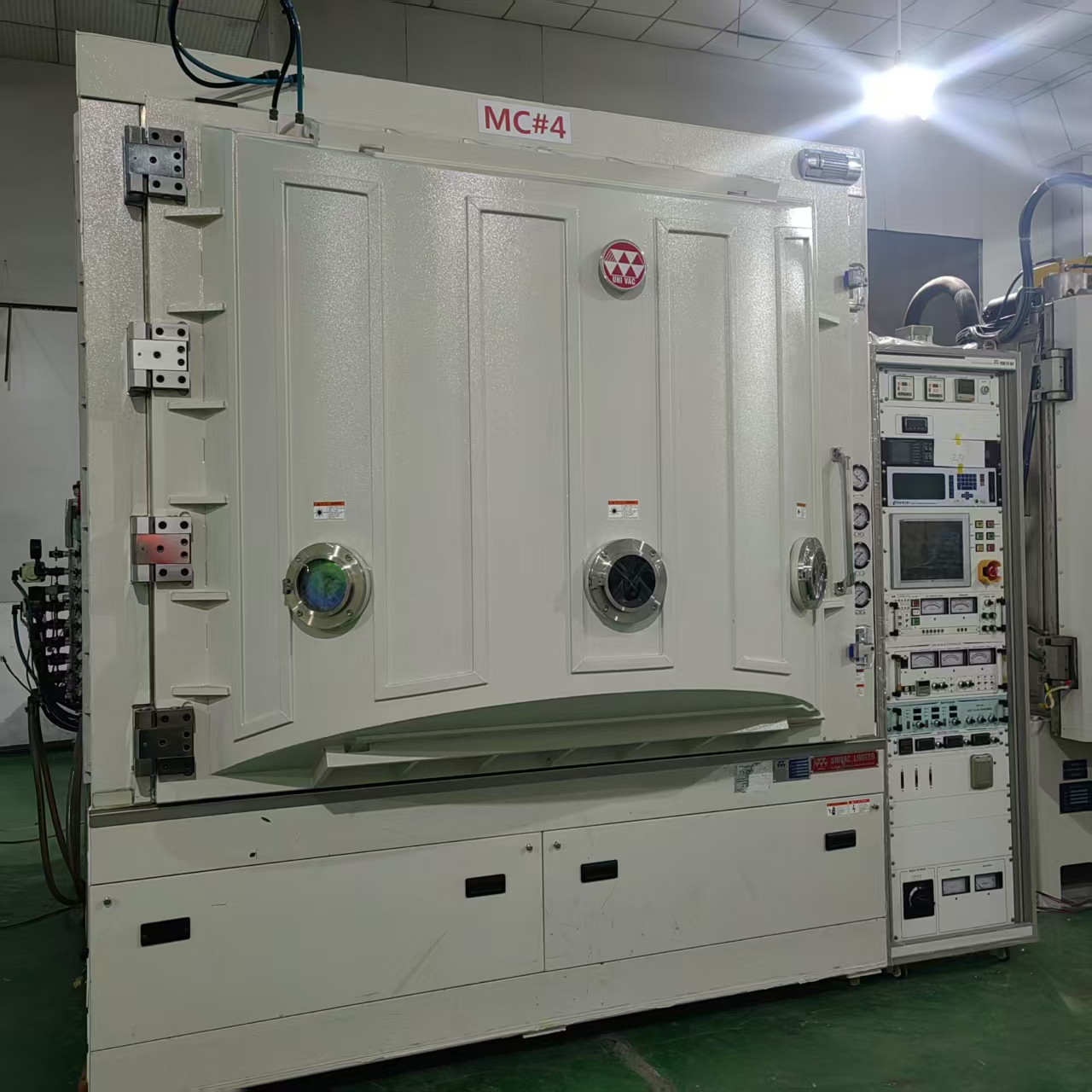

二手联合2050真空镀膜机IR-CUT滤光片、高反射膜、AR膜

　　针对二手联合2050真空镀膜机在光学薄膜制备中的应用，以下从技术要点、选购建议及常见问题为您系统梳理：

　　一、核心薄膜类型与镀膜机适配性

　　1. IR CUT滤光片

　　关键参数：近红外截止率（通常>95%）、可见光透过率（>90%）

　　联合2050配置要求：需配备电子枪蒸发源（SiO?/TiO?多层膜系），基板加热至200 300℃

　　2. 分色滤光片（Dichroic）

　　典型膜系：45°入射角设计的非周期性膜堆（如：ZnS/MgF?交替30 50层）

　　设备验证重点：膜厚控制精度需<1nm（需检查石英晶振监控系统状态）

　　3. 高反射膜（HR Coatings）

　　解决方案：λ/4堆栈（Al?O?/Ag/Al?O?），联合2050需保持真空度<5×10??Torr

　　二手设备注意：检查电子枪坩埚剩余寿命（直接影响膜层均匀性）

　　4. AR增透膜

　　宽带AR设计：MgF?(120nm)+Al?O?(80nm)+SiO?(60nm)三层结构

　　设备要求：离子辅助沉积系统（IAD）工作正常，直接影响膜层致密性

　　二、二手设备选购技术核查清单

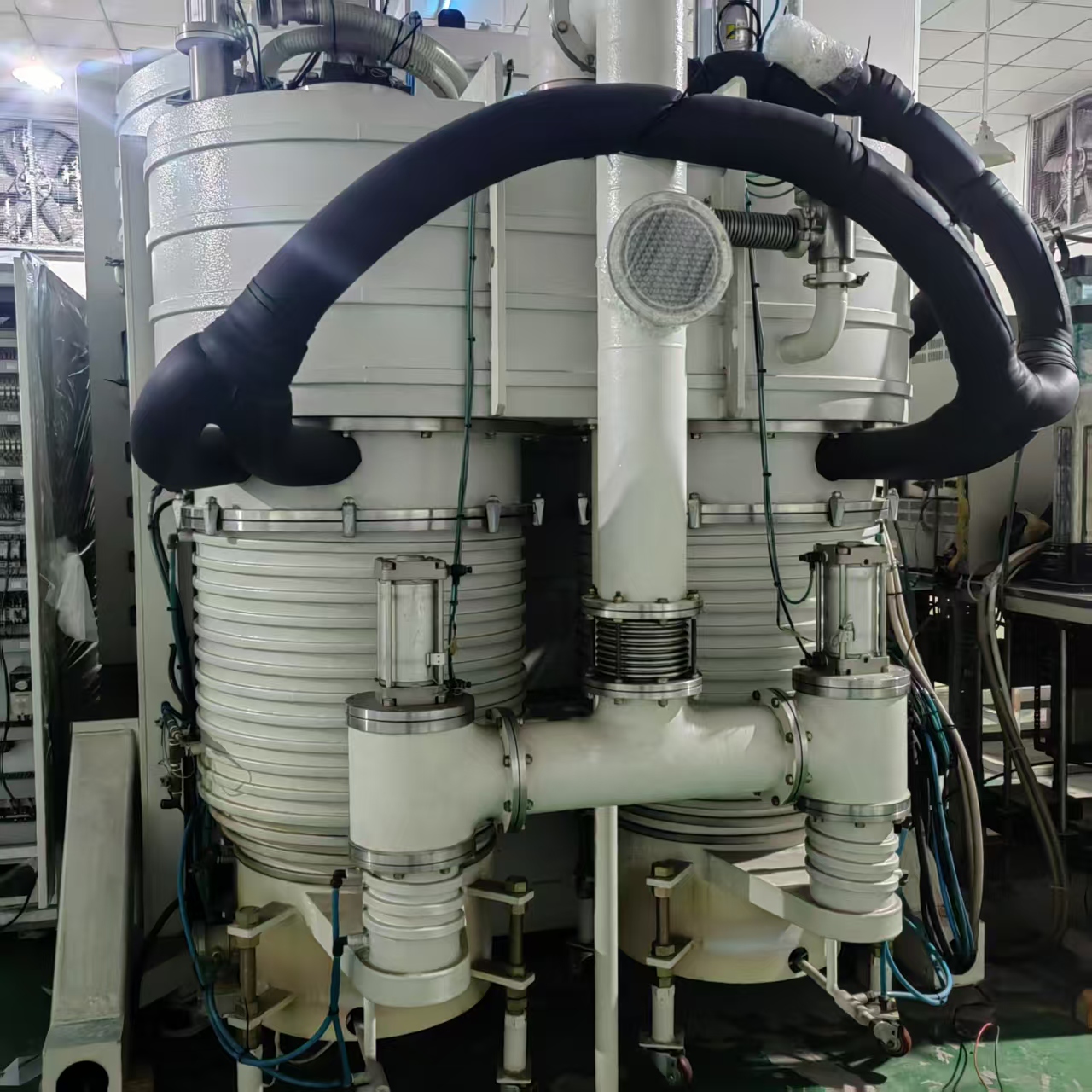

　　1. 真空系统

　　极限真空测试：空载应达2×10??Torr（24小时抽气后）

　　漏率检测：关闭阀门后压力上升<5×10??Torr/h

　　2. 镀膜均匀性验证

　　测试方法：在Φ200mm基板上蒸镀单层SiO?，测量9点厚度差应<±3%

　　3. 关键耗材状态

　　电子枪钨坩埚：剩余厚度>3mm（新件通常5mm）

　　离子源阴极：工作时间<500小时（查看设备日志）

　　三、典型故障与维护成本参考

　　| 故障部件 | 症状表现 | 维修成本（估算） |

　　| ------------| --------------------| ------------ -|

　　| 分子泵轴承 | 异常振动噪声>65dB | $3,000 5,000 |

　　| 膜厚控制模块 | 厚度波动>±5% | $8,000 12,000 |

　　| 射频离子源 | 放电不稳定（电流波动） | $6,500 9

　　000 |

　　四、技术升级建议（针对2010年前机型）

　　1. 加装现代光学监控系统（替换原石英晶），预算约$15,00

　　2. 升级PLC控制系统至西门子S7 1200系列，提升膜系编程灵活性

　　3. 增加基板行星旋转系统（改善大尺寸基板均匀性）

　　五、操作建议

　　验收时要求进行标准膜系试镀（建议选择5层宽带AR膜）

　　重点检查设备历史维护记录（特别是真空泵油更换频率）

　　建议预留设备总价20%作为首年维护预算

　　注：联合2050作为经典机型，其机械泵组（如Edwards E2M80）使用寿命通常可达30,000小时，但二手设备需特别注意真空室密封件（氟橡胶O型圈）老化情况，建议采购时备足易损件。
