供应供应防爆控制箱 西门子plc

　　KXJ660矿用隔爆兼本安型可编程控制箱

　　西门子S7系列PLC，欧姆龙继电器，4.3寸触摸屏，前门冗余操作按钮，本安电源，输入隔离处理，网络通讯接口，8路组合小功率电机控制，矿用防爆PLC控制箱

　　KXJ660防爆控制箱技术参数

　　供电电压：AC660V

　　供电电流：32A

　　本安参数

　　Uo=18.5V；

　　Io= 1000mA。

　　尺寸及重量

　　尺寸：760mm * 665mm * 925mm(长*宽*高)

　　重量：300kg

　　产品详细信息

　　产品关键词：矿用可编程控制箱,防爆可编程控制箱

　　KXJ660防爆控制箱用途KXJ660矿用隔爆兼本安型可编程控制箱（以下简称控制箱）主要用于煤矿井下的排水自动化控制、皮带运输自动化控制等多个自动化控制装置，采用PLC可 编程控制器作为核心设备，具有较强的适用性、可扩展性、高可靠性和强大的通讯能力。其逻辑控制方式可通过软件的编程来实现，使复杂的控制逻辑变得简单易 行。

　　控制箱内部的输入和输出信号之间有可靠的隔离措施和本安电源，从而确保与各种类型传感器、执行器、各种设备电控回路的连接和匹配之间更加灵活、通用。

　　控制箱执行标准GB3836-2010、Q/ZMD034－2012。

　　KXJ660防爆控制箱环境条件——温度: 0℃～40℃；

　　——平均相对湿度: ≤95%RH（＋25℃）；

　　——大气压力: 80kPa～106kPa；

　　——机械环境: 无显著振动和冲击的场合；

　　——适用于有瓦斯和煤尘爆炸的危险环境中；

　　——周围介质无腐蚀性气体。KXJ660防爆控制箱产品型式

　　矿用隔爆兼本质安全型“Exd[ib] I”。

　　KXJ660防爆控制箱产品结构及原理产品结构及外形尺寸

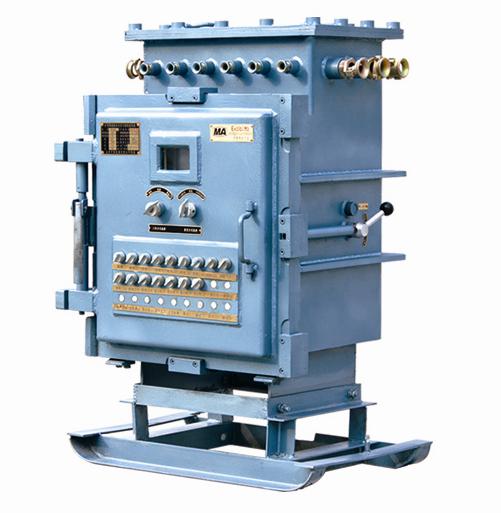

　　控制箱由本安电源、PLC、网络设备、继电器、接触器、外壳等组成，其外部结构如图1所示。

　　功能及电气原理

　　采集功能： 开关量采集，模拟量（4-20mA;频率信号1-2KHz；PT100）采集；

　　控制功能： 开关量继电器输出，接触器输出（8路小功率电机控制，含电机保护器）；

　　通讯功能：RJ45电口或光口通讯，方便子系统集成；

　　显示功能：4.3寸小触摸屏显示，模拟图、指示灯、采集数据等多种显示方式；

　　主要电气元件组成

　　现场参数及接口

　　井下水处理控制箱，井下环保系统控制箱，井下制冷系统控制箱，井下泵房自动化控制箱，井下变电所控制箱，小功率电机组合电源箱控制
