山特UPS电源PT10KS机架式兼容塔式机备用120分钟

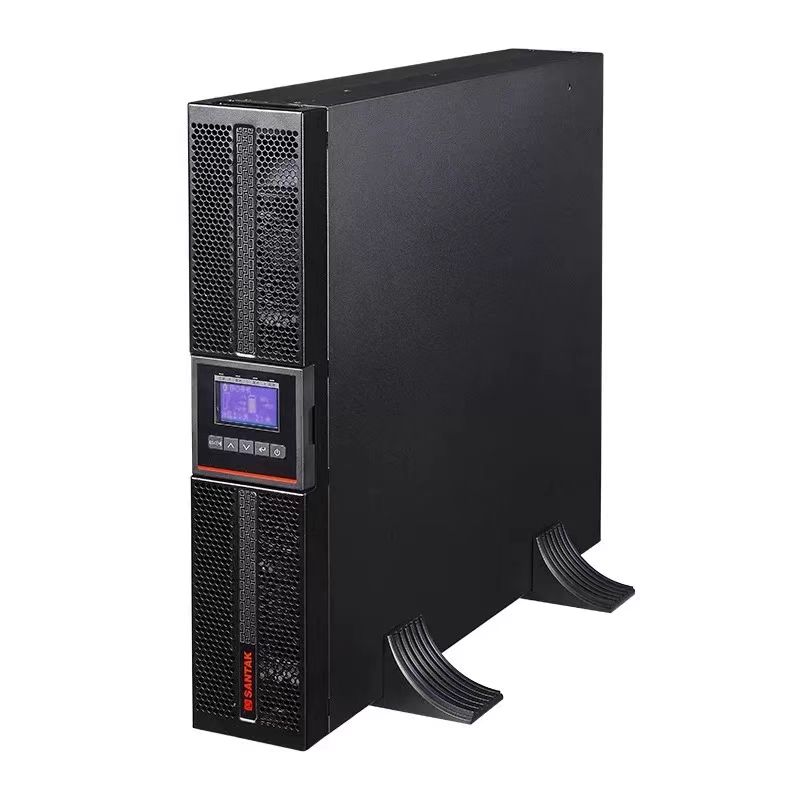

　　山特灵霄 PT3000 系列的 PT6KS/PT10KS 均为 2U 机架 / 塔式兼容的单进单出高频在线式长效机（无内置电池），额定功率 6kVA/6kW、10kVA/10kW（PF=1.0），适配单相 220V 小型机房 / 网络柜 / 边缘计算场景，以下是核心参数、部署与选型的完整落地资料，含三进单出对应机型差异。

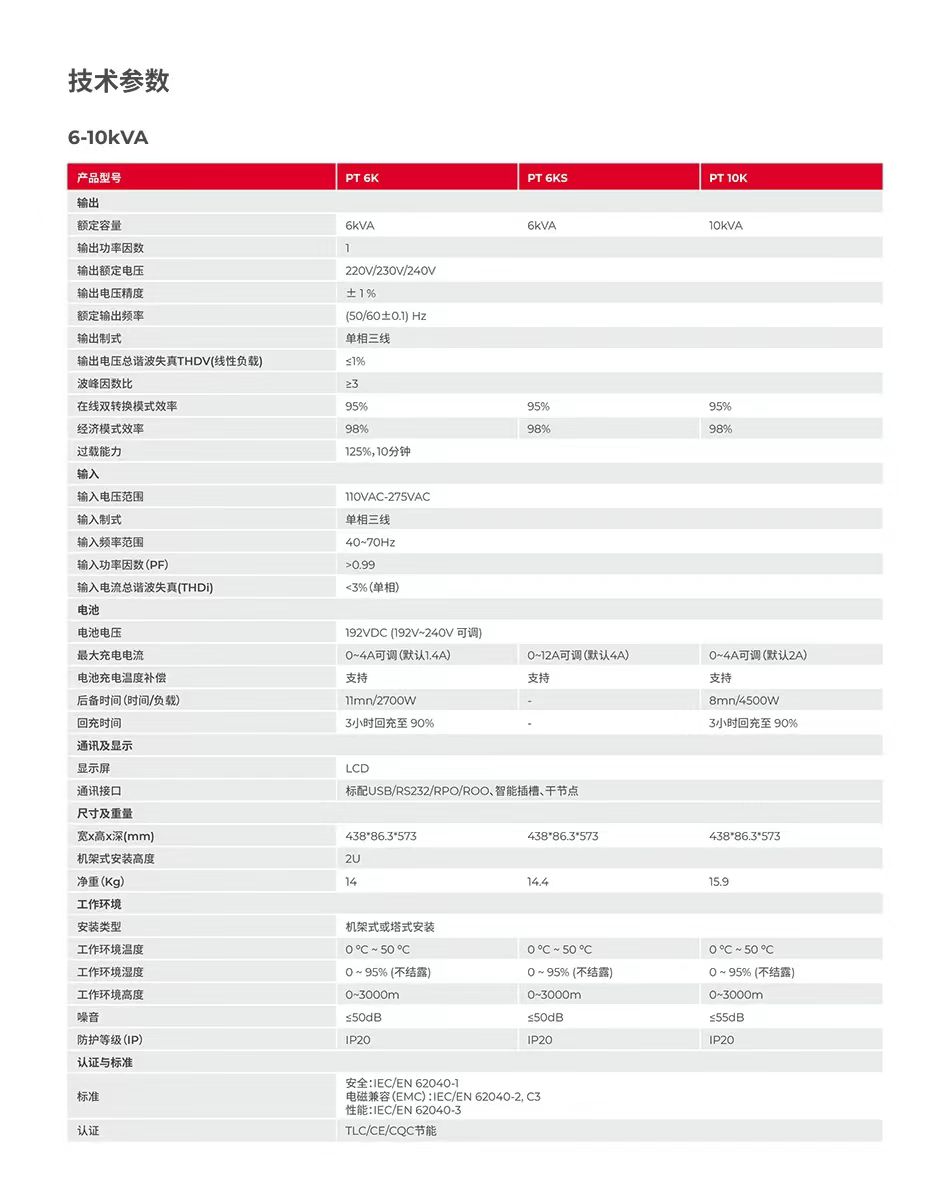

　　核心参数对比（PT6KS/PT10KS，单进单出 / 长效机）

　　参数PT6KS（6kVA/6kW）PT10KS（10kVA/10kW）关键说明

　　功率规格6kVA/6kW，PF=1.0，在线双变换10kVA/10kW，PF=1.0，在线双变换负载≤6kW 选 PT6KS，6–10kW 选 PT10KS

　　输入单相 220Vac，100–275Vac 宽输入；频率 40–70Hz，PF＞0.99，THDi＜3%同左兼容发电机，适配恶劣电网

　　输出220/230/240Vac±1%，弦波；线性 THD≤1%，125% 负载 10 分钟转旁路同左适配服务器、存储等精密负载

　　电池与充电DC192V（16 节 12V 串联），充电电流 0–12A 可调，3 小时回充 90%同左长效机，需外接电池组

　　效率 / 噪音在线 95%，经济 98%；≤50dB在线 95%，经济 98%；≤55dB高频架构兼顾高效与低噪

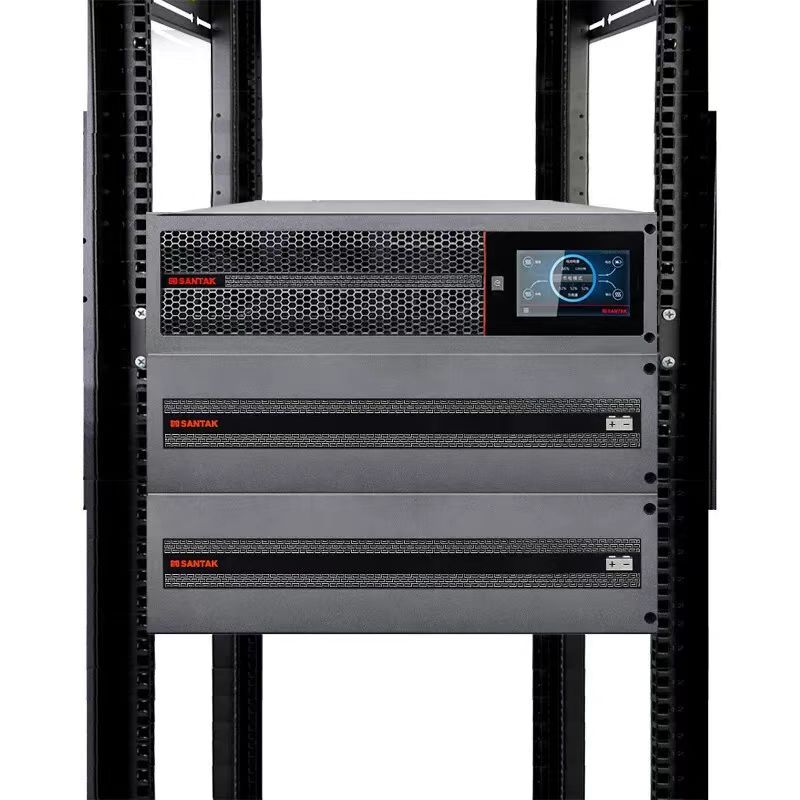

　　物理规格2U（438×86.3×573mm），净重 14.4kg2U 同尺寸，净重 16.3kg适配 19 英寸标准机柜

　　通讯与管理LCD+LED 双显，RS232+USB + 干节点 + 智能插槽同左支持远程监控与负载分级

　　三进单出对应机型（PT6KS31/PT10KS31）

　　核心差异：支持三相 380V 输入转单相 220V 输出，也兼容单相 220V 输入；输入电压范围三相 191–476V、单相 100–275V，其余参数与单进单出机型一致。

　　适用场景：三相电网环境，且负载为单相 220V 精密设备，如小型数据中心、工业控制场景。

　　部署与电池配置要点

　　电气规范

　　PT6KS：输入开关≥32A、线缆≥25mm2；电池回路 100A 直流断路器、线缆≥25mm2，配 B16 电池柜（16 节 12V）。

　　PT10KS：输入开关≥63A、线缆≥35mm2；电池回路 125A 直流断路器、线缆≥35mm2，配 B16 电池柜（16 节 12V）。

　　安装要求：前后预留≥10cm 散热空间，机柜承重≥50kg（含电池柜），0–50℃、湿度 0–95%（不结露）。

　　典型电池配置（满载 / 16 节 12V 串联）

　　| 机型 | 电池型号 | 满载备电时长 | 配套件 |

　　| ---- | ---- | ---- | ---- |

　　|PT6KS|12V/65Ah | 约 1.12 小时 | 16 节 + 100A 断路器 + 25mm2 线缆 + B16 柜 |

　　|PT6KS|12V/100Ah | 约 1.73 小时 | 同左 |

　　|PT10KS|12V/100Ah | 约 1.73 小时 | 16 节 + 125A 断路器 + 35mm2 线缆 + B16 柜 |

　　|PT10KS|12V/120Ah | 约 2.08 小时 | 同左 |

　　选型与升级建议

　　电网适配：单相电网选 PT6KS/PT10KS；三相电网选 PT6KS31/PT10KS31（三进单出）。

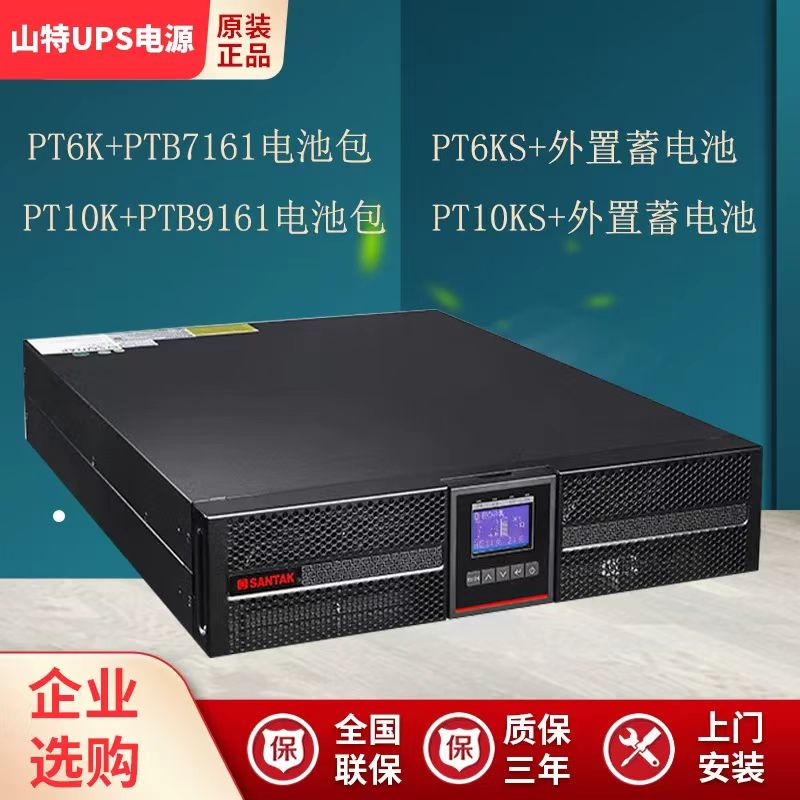

　　备电时长：短延时可选 PT6K/PT10K（单进单出，内置电池）；长延时选 PT6KS/PT10KS/PT6KS31/PT10KS31（长效机）。

　　扩容：同容量电池组并联，备电时长近似翻倍；需三相输出则升级至 15kVA 及以上三相机型。

　　山特灵霄 PT10KS 是 10kVA/10kW（PF=1.0）单进单出高频在线式 2U 机架 / 塔式兼容长效机，DC192V 外接 16 节 12V 铅酸电池，0ms 转换、在线效率 95%、经济模式 98%，适配 10kW 内单路 220V 小型机房、服务器 / 存储 / 医疗设备，以下是参数、电池配置与部署要点，便于方案落地。一、核心电气参数（单进单出 / 高频在线 / 192V）参数类别 关键规格 核心价值额定功率 10kVA/10kW，双变换在线式，PF=1.0 满功率输出，无容量虚标，适配高密度负载输入特性 单相 220Vac，100–275Vac 宽输入；频率 40–70Hz，PF＞0.99，THDi＜3% 兼容发电机，低谐波污染，适配恶劣电网输出特性 单相 220/230/240Vac±1%，弦波；线性 THD＜1%，125% 负载 10 分钟转旁路 适配服务器、存储、医疗检验等精密负载直流与充电 192Vdc（16 节 12V 串联），充电电流 0–12A 可调（默认 4A），三段式充电，3 小时回充 90% 支持电池组并联扩容，温度补偿延长电池寿命效率与保护 在线效率≥95%，经济模式≥98%；过载、短路、过温、电池欠压 / 过充保护 节能 + 多重防护，保障 UPS 与负载安全物理与管理 2U 机架 / 塔式兼容（438×86.3×573mm），净重 15kg（不含电池）；LCD+LED 双显，RS232+USB + 干节点 + 智能插槽 适配 19 英寸机柜，支持远程监控与负载分级管理二、电池配置与备电计算（192V/16 节 12V 串联）标准 2 小时备电方案（满载 10kW）电池：16 节 12V/100Ah 免维护铅酸串联，配 B16 电池柜 + 125A 直流断路器 +≥35mm2 铜线缆。备电估算：（100Ah×192V×0.9）÷10000W≈1.73 小时（含冗余）。容量可选方案| 电池容量 | 备电时长（满载）| 适用场景 || ---- | ---- | ---- ||12V/65Ah×16 | 约 1.12 小时 | 半载≤5kW，预算有限 ||12V/120Ah×16 | 约 2.08 小时 | 重载或需冗余备电 |三、部署与运维规范安装要求2U 机架安装需预留≥10cm 散热空间，输入开关≥63A，L+N+G 三线接入。电池正负极与 UPS 对应，连接条加绝缘帽，线缆线径≥35mm2 防压降。运维要点每季度测电池总电压（192–211.2V 正常），每年 1 次 2 小时充放电校验，电池 3–5 年整组更换。启用负载分级管理，市电中断时优先保障核心负载供电。四、选型与场景适配适用场景：单路 220V 小型数据机房、边缘计算节点、医疗检验设备、监控中心等 10kW 内核心负载，需长延时备电。升级建议：若需三相输入，可升级至 PT10KS31（三进单出，10kVA/10kW）；若需模块化扩容，可选山特模块化 UPS 系列。

　　山特灵霄 PT6KS 是 6kVA/6kW（PF=1.0）单进单出高频在线式 2U 机架 / 塔式兼容长效机，DC192V 外接 16 节 12V 铅酸电池，0ms 转换、在线效率 95%、经济模式 98%，适配单路 220V 小型机房、服务器 / 存储 / 医疗精密负载，以下是完整技术规格与落地要点。一、核心电气参数（单进单出 / 高频在线 / 192V 外接）参数类别 关键规格 核心价值额定功率 6kVA/6kW（PF=1.0），双变换在线式 满功率输出，无容量虚标，适配 6kW 内精密负载输入特性 单相 220Vac，100–275Vac 宽输入；频率 40–70Hz，PF＞0.99，THDi＜3% 兼容发电机，低谐波污染，适配恶劣电网输出特性 单相 220/230/240Vac±1%，弦波；THD 线性≤1%，125% 负载 10 分钟转旁路 供电精度高，适配服务器、存储、医疗设备等直流与充电 192Vdc（16 节 12V 串联），充电电流 0–12A 可调（默认 4A），3 小时回充 90% 支持温度补偿，可并联同规格电池组扩容备电效率与保护 在线效率≥95%，经济模式≥98%；过载、短路、过温、电池欠压 / 过充保护 节能 + 多重防护，保障 UPS 与负载安全物理与管理 2U 机架 / 塔式兼容（438×86.3×573mm），净重 14.4kg；RS232+USB + 干节点 + 智能插槽 适配 19 英寸机柜，支持远程监控与负载分级管理二、电池配置与备电计算（192V/16 节 12V 串联）标准电池方案标配：16 节 12V/65Ah 免维护铅酸串联；可选 B16 电池柜 + 100A 直流断路器 +≥25mm2 铜线缆。备电估算（满载 6000W）：（65Ah×192V×0.9）÷6000W≈1.87 小时；半载≈3.7 小时。扩容与充电同容量电池组并联（如 2 组 65Ah×16 节并联，满载备电≈3.7 小时）。充电电流可调至 12A，缩短回充时间，适配长延时场景。三、部署与运维规范安装要求2U 机架安装需预留≥10cm 散热空间，输入开关≥32A，L+N+G 三线接入。电池正负极与 UPS 对应，连接条加绝缘帽，线缆线径≥25mm2 防压降。运维要点每季度测电池总电压（192–211.2V 正常），每年 1 次 2 小时充放电校验，电池 3–5 年整组更换。启用负载分级管理，市电中断时优先保障核心负载供电。四、选型与场景适配适用场景：单路 220V 小型数据机房、边缘计算节点、医疗检验设备、监控中心等 6kW 内核心负载，需长延时备电。升级建议：若需三相输入，可升级至 3C3 PRO 6KS（3 进 3 出，6kVA/6kW）；若需模块化扩容，可选山特模块化 UPS 系列。
