智能无线火灾报警自动灭火装置

　　1.1、系统概述

　　智能无线火灾报警自动灭火系统主要由报警灭火系统主机、报警灭火控制器、和自动灭火装置三大部分组成。

　　智能无线火灾报警自动灭火系统基于嵌入式系统软硬件平台，实时性强，可靠性高，与现场火灾监控探测器进行通信并对数据进行发送，对现场火灾隐患的实时监控和信息实时反馈。接收来自火灾监控探测器的报警信号，发出声光报警信号和控制信号(启动、关闭灭火装置)，指示报警部位，数据汇总显示，具有管理、查看、报警、记录并保存报警信息的功能。 本系统产品广泛用于小区楼房、医院、图书馆、机房、商城、文化所、餐厅旅社、集体宿舍、学校、保护单位、工厂车间、仓库等区域。

　　1.2、系统功能

　　实时监测：对监测的监控探测器进行24小时实时自动巡检、监测，通过集中显示实时监测各节点的工作状态故障（离线）、报警、 监控节点测量值（温度、烟雾）、通讯状态、电源工作状态等；故障报警：准确及时的根据故障类型产生相应的声光报警信号；显示状态：可实时显示连接的监控探测器设备地址、中文备注、状态等

　　云平台：可以通过4G通讯，实现平台，手机APP,报警来电，短信等报警与监控功能。

　　1.3、产品参数

　　2主机系统使用

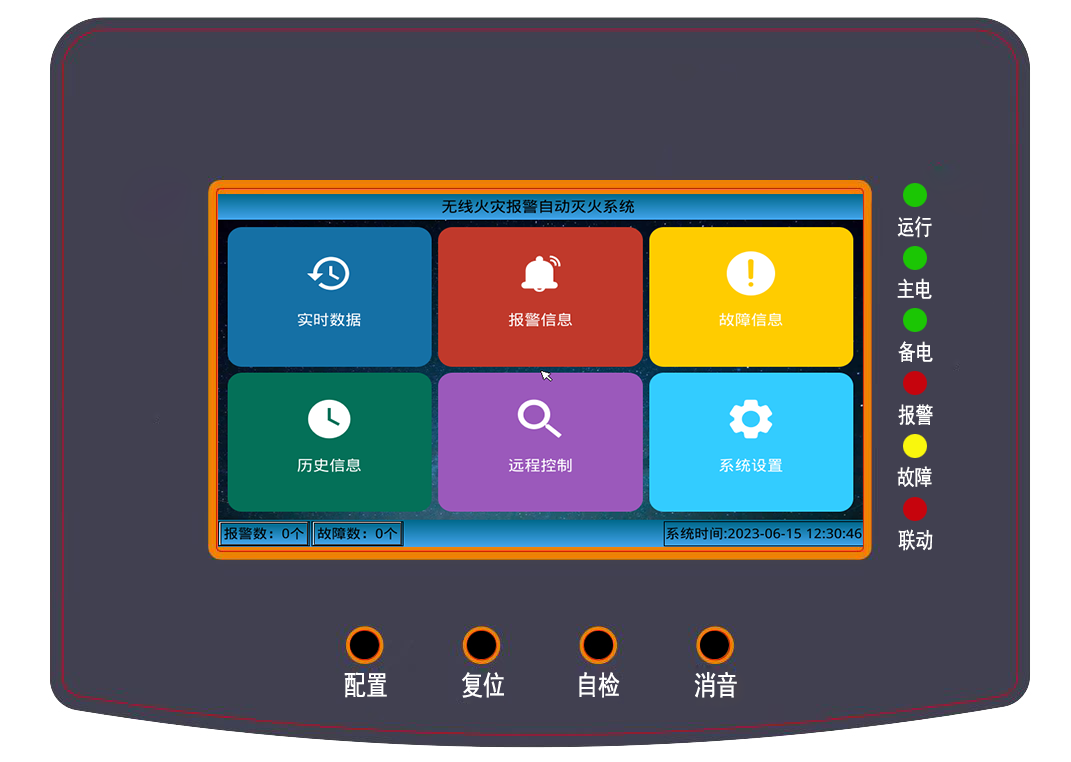

　　界面包括：系统主界面、按钮栏、指示灯栏（两列）组成；见图1

　　图1

　　2.1 程序主界面

　　主界面包括：标题栏、数据信息区、状态栏组成；

　　2.1.1标题栏

　　标题栏由栏目名称、返回按钮组成。

　　返回按钮：只有进入子页面时，返回按钮显示在标题栏的最左侧

　　2.1.2数据信息区

　　数据信息区由实时数据、报警信息、故障信息、历史数据、远程控制、系统配置等模块组成，每个模块显示对应的数据信息。

　　2.1.2.1实时数据

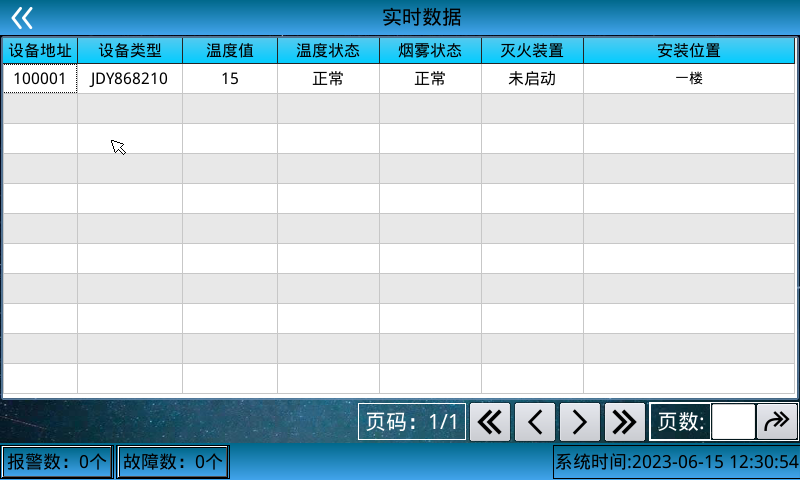

　　点击主界面的“实时数据”按钮，进入实时数据界面，主要显示设备地址、设备类型、温度值、温度状态、烟雾状态、灭火装置、上传时间、安装位置数据，见图2。

　　图2

　　1、当设备为通讯故障时，温度值、温度状态、烟雾状态、灭火装置、上传时间显示为“---”。

　　2、页码指示栏

　　标注1：页码，其中反斜杠前面的1代表当前页数，反斜杠后面的1代表总页数。

　　标注2：首页，点击该按钮，返回当前信息的页。

　　标注3：上一页，点击该按钮，返回当前信息的上一页信息，如果在首页点击该按钮，则还是在首页。

　　标注4：下一页，点击该按钮，返回当前信息的下一页信息，如果在尾页点击该按钮，则还是在尾页。

　　标注5：尾页，点击该按钮，返回当前信息的一页。

　　标注6：点击该文本框，弹出键盘，输入要跳转的页数，注意页数要在总页数的范围内，否则跳转无效。

　　标注7：跳转按钮，在标注6处输入页数后，点击该按钮，进行页数跳转。

　　2.1.2.2报警信息

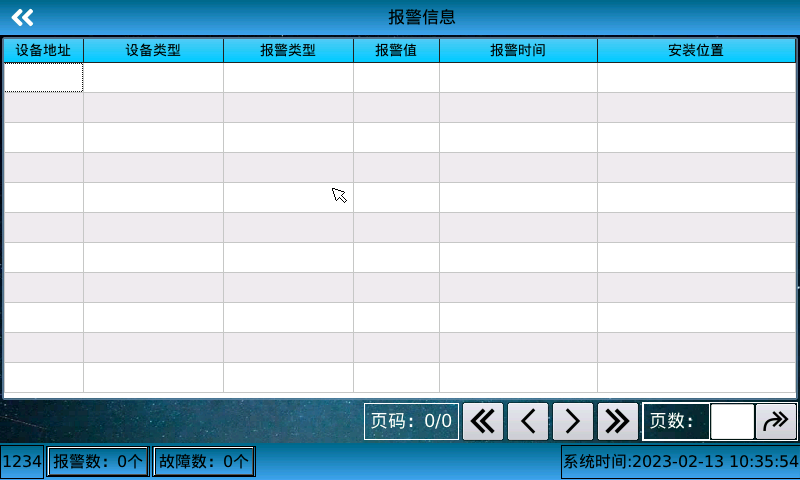

　　点击主界面的“报警信息”按钮，进入报警信息界面，主要显示报警设备的设备地址、设备类型、报警类型、报警值、报警时间、安装位置，显示系统存在的报警信息，见图3。

　　图3

　　1、 当有报警信息时，系统会自动跳转到该页面，屏幕两侧对应的报警指示灯会点亮，蜂鸣器发出报警声，当无报警且在该页面时，则自动跳转到首页，否则不进行跳转。

　　2、 报警值显示“***”时，说明该报警无报警值信息。

　　3、 页码指示栏参照2.1.2.1中的注意信息第3条。

　　2.1.2.3故障信息

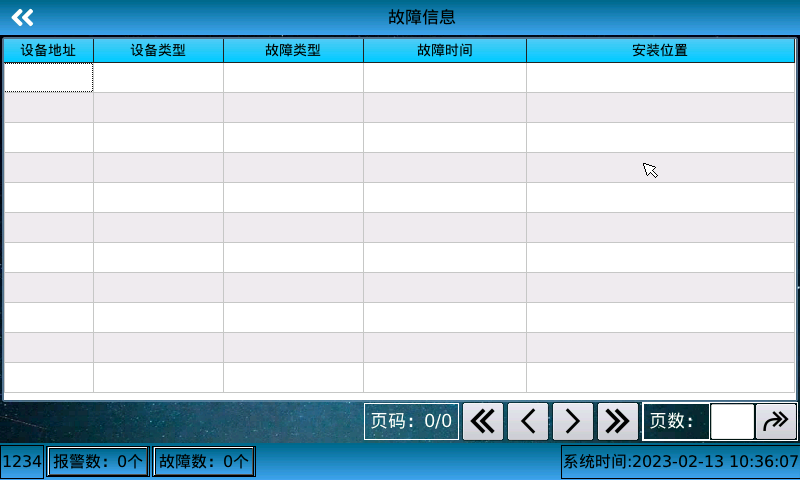

　　点击主界面的“故障信息”按钮，进入故障信息界面，主要显示故障设备的设备地址、设备类型、故障类型、故障时间、安装位置，显示系统当前存在的故障，见图4

　　图4

　　1、当有故障信息时，屏幕两侧对应的故障指示灯会点亮，蜂鸣器发出报警声，如果报警信息与故障信息都存在时，优先显示报警信息，当无故障且在该页面时，则自动跳转到首页，否则不跳转。

　　2、页码指示栏参照2.1.2.1中的注意信息第3条。

　　2.1.2.4历史信息

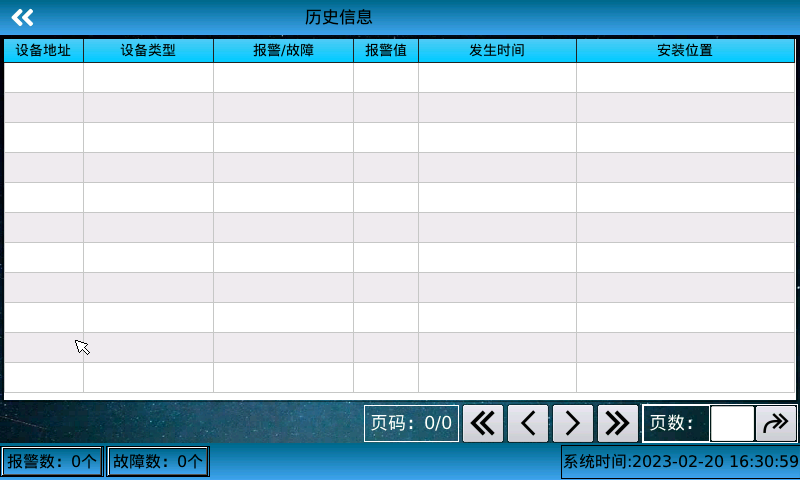

　　点击主界面的“历史信息”按钮，进入历史信息界面，主要显示设备的设备地址、设备类型、报警/故障、报警值、发生时间、安装位置，显示系统已经修复的报警、故障信息，见图5。

　　图5

　　注意：

　　1、 报警值显示“***”时，说明该报警无报警值信息。

　　2、 报警值显示“---”时，说明该信息为通讯故障。

　　3、页码指示栏参照2.1.2.1中的注意信息第3条。

　　2.1.2.5远程控制

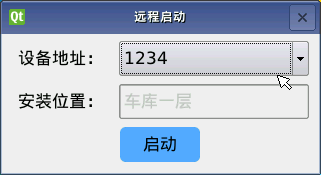

　　点击主界面的“远程控制”按钮，系统弹出密码框，输入正确的密码后，弹出如下图6，在对话框中选择要启动灭火装置的模块，点击启动，到达模块的延时时间后，灭火装置启动。

　　图6

　　2.1.2.6系统设置

　　点击主界面的“系统配置”按钮，弹出密码对话框，输入相应的密码后，点击确定，进入系统配置界面，由基本信息、数据库信息、联动配置模块组成，见图7。

　　图7

　　2.1.2.6.1基本信息

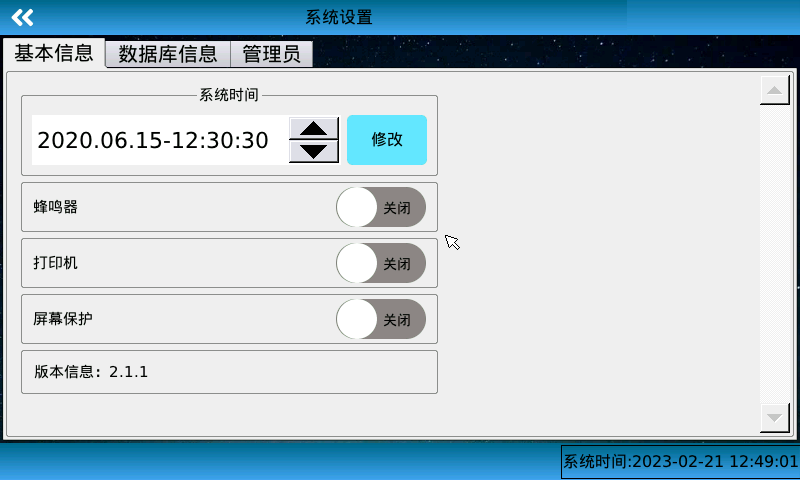

　　基本信息模块由系统时间、蜂鸣器、屏幕保护、版本信息等组成，如图7。

　　系统时间：配置正确的时间后，点击修改按钮即可。

　　蜂鸣器：开启蜂鸣器，报警、故障发生后会长响，否则不响。

　　屏幕保护：开启屏幕保护，10分钟无操作屏幕亮降为50%,20分钟无操作屏幕亮度降为5%。

　　版本信息：系统版本号。

　　2.1.2.6.2数据库信息

　　图8

　　数据库信息由增加、参数设置、查询模块、保存、数据显示区域、页码指示栏组成。

　　图9

　　2、参数设置：设置探测器的运行参数，如图10

　　图10

　　查询按钮：输入设备地址，点击查询，可查询设备中存储的设定值及其他参数。

　　温度设定值：设置温度报警警的数值，达到设定值之后，系统发出温度报警信息，设置该参数时需勾选前面的复选框；

　　延时启动时间（秒）：模块检测到报警信息时，延时设定的秒数后，会触发灭火装置进行灭火。

　　上传频率（分钟）：模块数据上传频率，当有火警时立即上传，无火警时根据设定的频率上传。

　　3、查询模块：查询设备信息时，输入对应的设备地址，点击查询即可。

　　5、数据显示区域：显示系统已经存在的设备信息，可对设备进行修改、删除操作。

　　6、页码指示栏参照2.1.2.1中的注意信息第3条。

　　2.1.3状态栏

　　显示当前报警、故障条数及系统时间。

　　2.2物理按键2.2.1设置

　　输入相应密码，在信息页中弹出系统配置信息。

　　2.2.2复位

　　复位报警的探测器进入到正常状态。

　　2.2.3自检

　　检查主机显示屏、工作灯、蜂鸣器是否正常工作。

　　2.2.4消音

　　蜂鸣器停止工作，有新报警、故障后重新响起。

　　2.3指示灯

　　运行指示灯：设备运行正常时，该指示灯常亮。

　　主电指示灯：主电接通，该指示灯亮；主电未接通，主电指示灯熄灭。

　　备电指示灯：备电接通，该指示灯亮；备电未接通，备电指示灯熄灭。

　　报警指示灯：系统中有报警时，该指示灯长亮

　　故障指示灯：系统中有故障时，该指示灯常亮。

　　联动信号指示灯：开关量闭合时，该指示灯常亮。

　　3、控制器

　　自动灭火控制器安装使用说明：

　　1. 接线说明

　　接线端子位于控制器右侧，端子1和3为电源输入接口：L N 220V交流电压；

　　端子8-10 为输出与反馈接口：G 9+ FK FK 用于连接灭火装置。

　　开关，天线，指示灯位于左侧。

　　2. 安装位置与尺寸

　　2.1安装位置：为便于更好的发挥设备的灭火效果，控制器与灭火装置连接后应放于配电室的配电箱内，比如配电箱内的线路接线密集处、端子排处、电缆折弯处等温度较高，容易发生火花的地方。

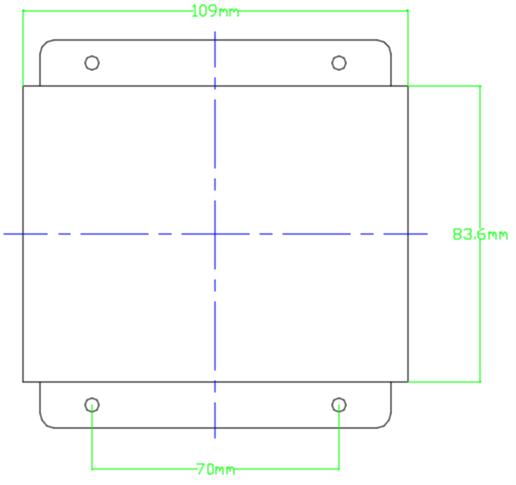

　　2.2尺寸

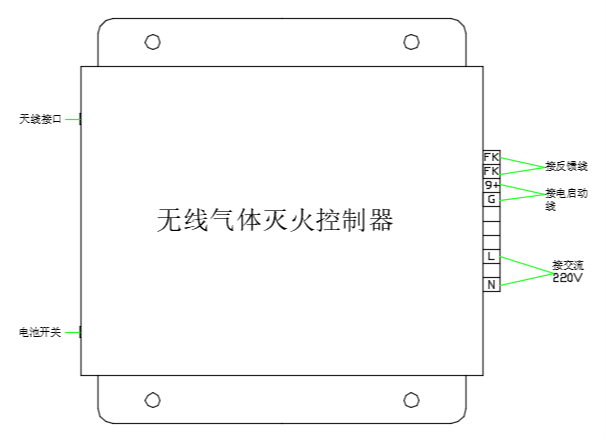

　　2.3接线图：

　　JSZA-QK001 A

　　4、灭火装置

　　自动灭火装置安装使用说明：

　　1. 接线说明

　　接线接口：G 9+ FK FK 用于连接灭火控制器。

　　2. 安装位置

　　安装位置：为便于更好的发挥设备的灭火效果，灭火装置与控制器连接后应放于配电室的配电箱内，比如配电箱内的线路接线密集处、端子排处、电缆折弯处等温度较高，容易发生火花的地方。

　　3. 特点

　　体积小、常压储存、无须铺设管网；灭火速度快、无死角；无毒害、无腐蚀、不破坏大气臭氧层。

　　4. 原理

　　当火灾发生时，外接控制器探测到火情后，将电信号传递给灭火装置中的引发器，引发器激活灭火装置内的气溶胶发生剂，气溶胶发生剂通过氧化还原反应释放的热量使化学冷却剂分解，实现气溶胶发生剂和冷却剂共同参与灭火。

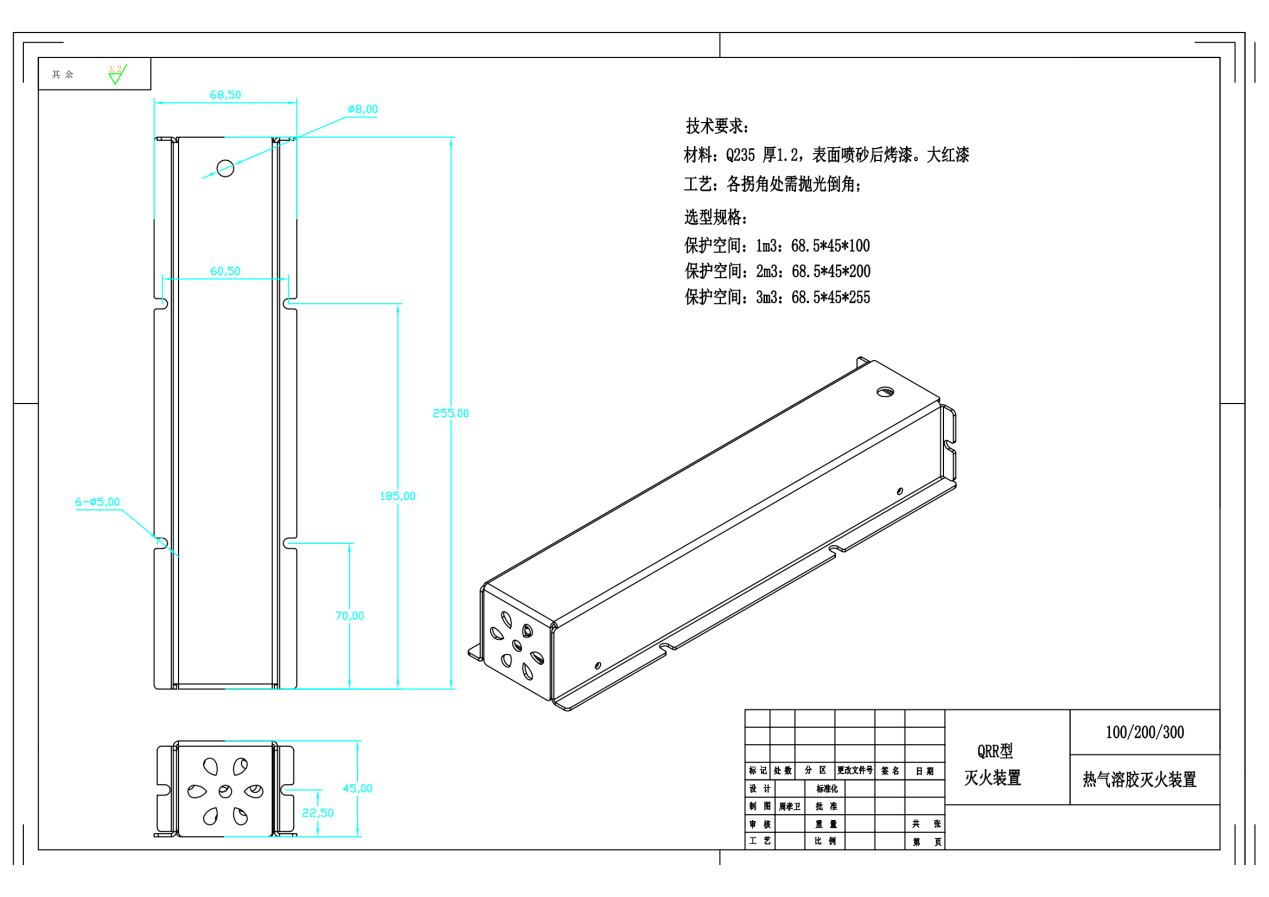

　　4、 气溶胶灭火装置示意图 （参照）

　　备注：可控制所有可电启动的灭火装置或灭火系统。
