全域动源瞬变电磁堤坝渗漏检测仪

　　一、系统定位与核心功能GMTEM 全域动源瞬变电磁堤坝渗漏检测系统是一款专为水利工程设计的高精度无损探测设备，核心功能是通过瞬变电磁法（TEM）快速定位堤坝渗漏通道、裂缝、管涌等隐患。其名称中的 “GMTEM” 为 “全域动源瞬变电磁”（Global Moving-source Transient ElectroMagnetic）的缩写，强调其动态移动探测能力与全域覆盖特性，尤其适用于线性工程（如堤防、水库坝体）的快速巡查。二、技术原理与创新设计

　　瞬变电磁法（TEM）基础

　　通过发射线圈向地下发射脉冲电磁场，利用地下介质（如土体、水体）的电磁响应差异（电阻率差异）识别隐患。渗漏区域因饱水带低阻特性会产生异常二次场信号，系统通过接收线圈捕捉并分析这些信号，结合反演算法定位隐患位置。

　　全域动源技术突破

　　动态移动探测：采用车载或拖曳式移动发射源，替代传统 TEM 的逐点固定布设方式，实现连续扫描，覆盖传统方法的探测盲区，提升效率 3-5 倍。

　　GPS 与惯性导航集成：支持实时定位与路径规划，确保数据采集的空间精度，尤其适用于复杂地形（如山区堤防）的全覆盖探测。

　　多维度数据融合

　　系统可同步采集 X、Y、Z 三个方向的磁场分量（三分量接收），结合三维有限元模型与逆合成孔径成像（ISAR）技术，生成高精度地下结构图像，分辨率可达厘米级至米级。

　　三、系统组成与技术参数

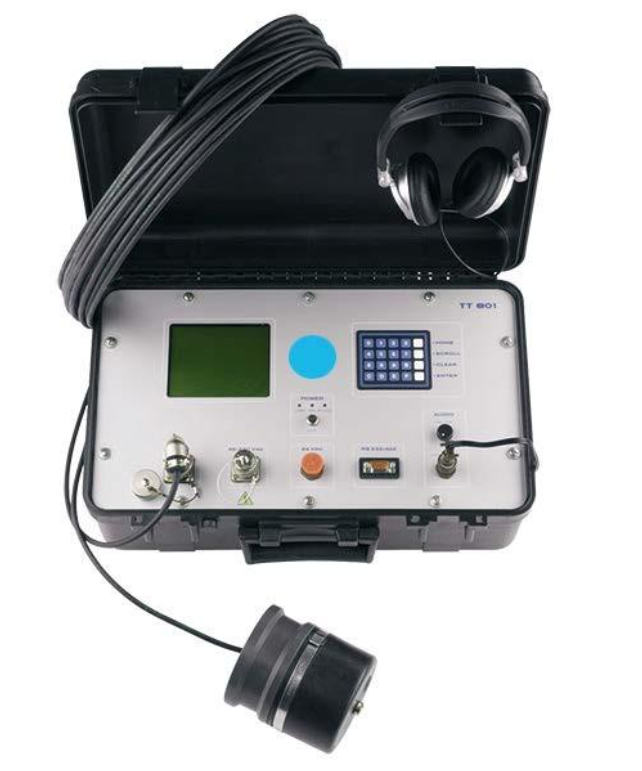

　　硬件架构

　　发射单元：可调频率（1-10kHz）、高功率输出（如 0-110V、30A），适应不同探测深度需求。

　　接收单元：大动态范围（120dB）、多通道同步采样，支持微弱信号的高精度测量。

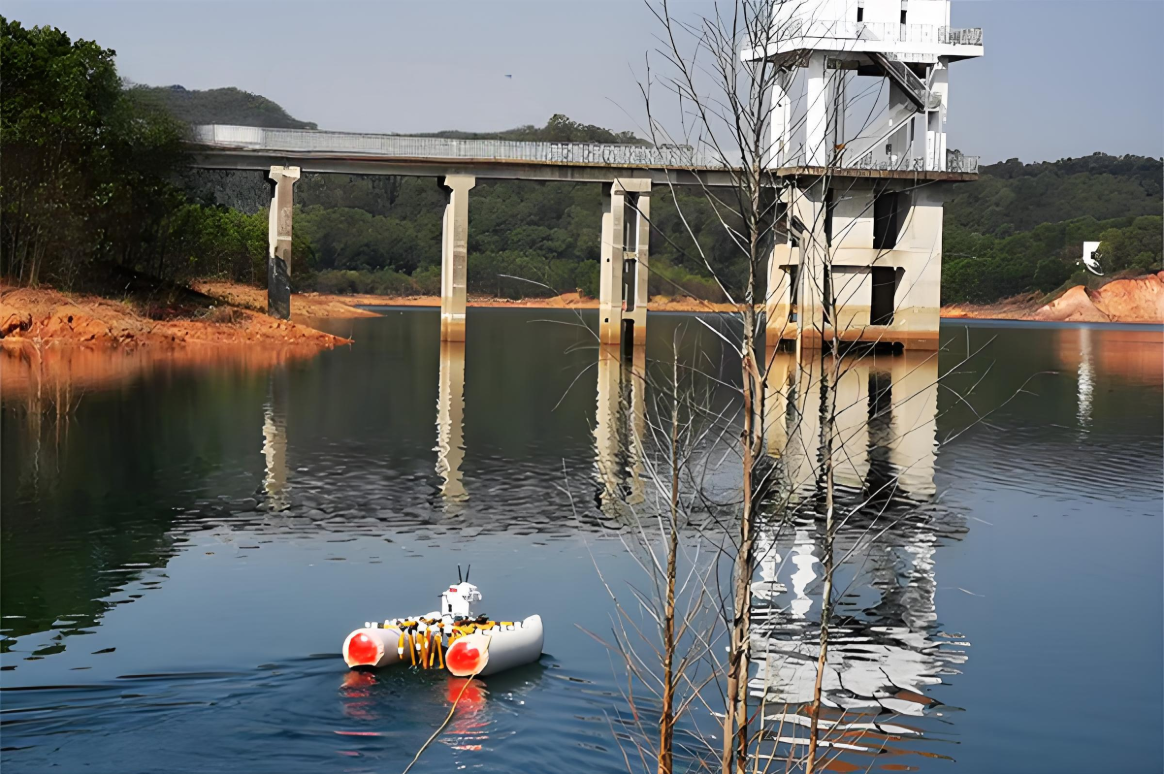

　　移动平台：可选车载、船载或无人机搭载，适应陆地、水域等多种场景。

　　软件与数据处理

　　反演算法：基于最小二乘反演与机器学习优化，快速生成三维电阻率分布图。

　　智能诊断模块：自动识别渗漏特征（如低阻异常带），结合历史数据与地质模型提供风险评估报告。

　　探测能力

　　有效深度：浅层至中深层（2-500m），覆盖堤坝及基础渗漏隐患的探测范围。

　　环境适应性：可在潮湿、高电磁干扰环境下稳定工作，支持汛期等紧急场景的快速响应。

　　四、应用场景与典型案例

　　水利工程检测

　　堤坝渗漏排查：在黄河堤防等工程中，通过动态扫描 1 小时可覆盖 10 千米堤防，定位渗漏通道精度达 ±2 米。

　　工程质量评估：新建堤坝的截渗墙完整性监测，或灾后溃口修复后的防渗性能验证。

　　环境与灾害监测

　　地下水污染追踪：结合水质分析，通过电磁响应差异识别污染物迁移路径。

　　地质灾害预警：识别滑坡、塌陷等灾害的前兆性电磁异常，辅助应急决策。

　　城市与工程勘察

　　地下管线探测：辅助定位隐蔽管线或空洞，减少施工风险。

　　考古与保护：非侵入式探测地下遗迹分布，避免传统开挖破坏。

　　五、技术优势与行业对比

　　与传统 TEM 对比

　　效率提升：动态移动探测减少人工操作，检测速度提升 3 倍以上。

　　覆盖无盲区：传统 TEM 因逐点布设存在探测间隙，GMTEM 的连续扫描可消除这一缺陷。

　　与其他物探技术协同

　　高密度电阻率法互补：电法与电磁法结合，提高隐患识别可靠性。

　　无人机 / 卫星遥感融合：构建 “天空地” 一体化监测体系，实现大范围实时监测。

　　实际应用验证

　　类似技术如黄河设计院研发的 “小禹拖曳式电磁感应仪”，通过移动设备对堤防进行 “CT 透视”，已在黄河下游堤防检测中成功定位多处管涌隐患，为防汛抢险提供关键数据支持。

　　六、研发背景与行业价值

　　技术研发主体

　　系统研发整合了国内水利科研机构（如黄河水利委员会）与高校（如河海大学）的技术资源，结合水利工程实战需求优化算法与硬件设计。

　　行业痛点解决

　　人工巡检局限性：替代传统人工拉网式排查，降低人力成本与安全风险。

　　汛期应急需求：快速响应洪水期渗漏监测，为决策争取时间。

　　政策与市场推动

　　符合国家 “智慧水利” 发展战略，在水利部《黄河流域洪水风险图编制项目》等重大工程中被列为推荐技术。

　　七、未来发展趋势

　　智能化升级

　　引入深度学习算法，实现隐患自动识别与风险等级评估，减少人工干预。

　　多模态融合

　　探索与无人机激光雷达（LiDAR）、热红外成像等技术的协同，构建多维监测体系。

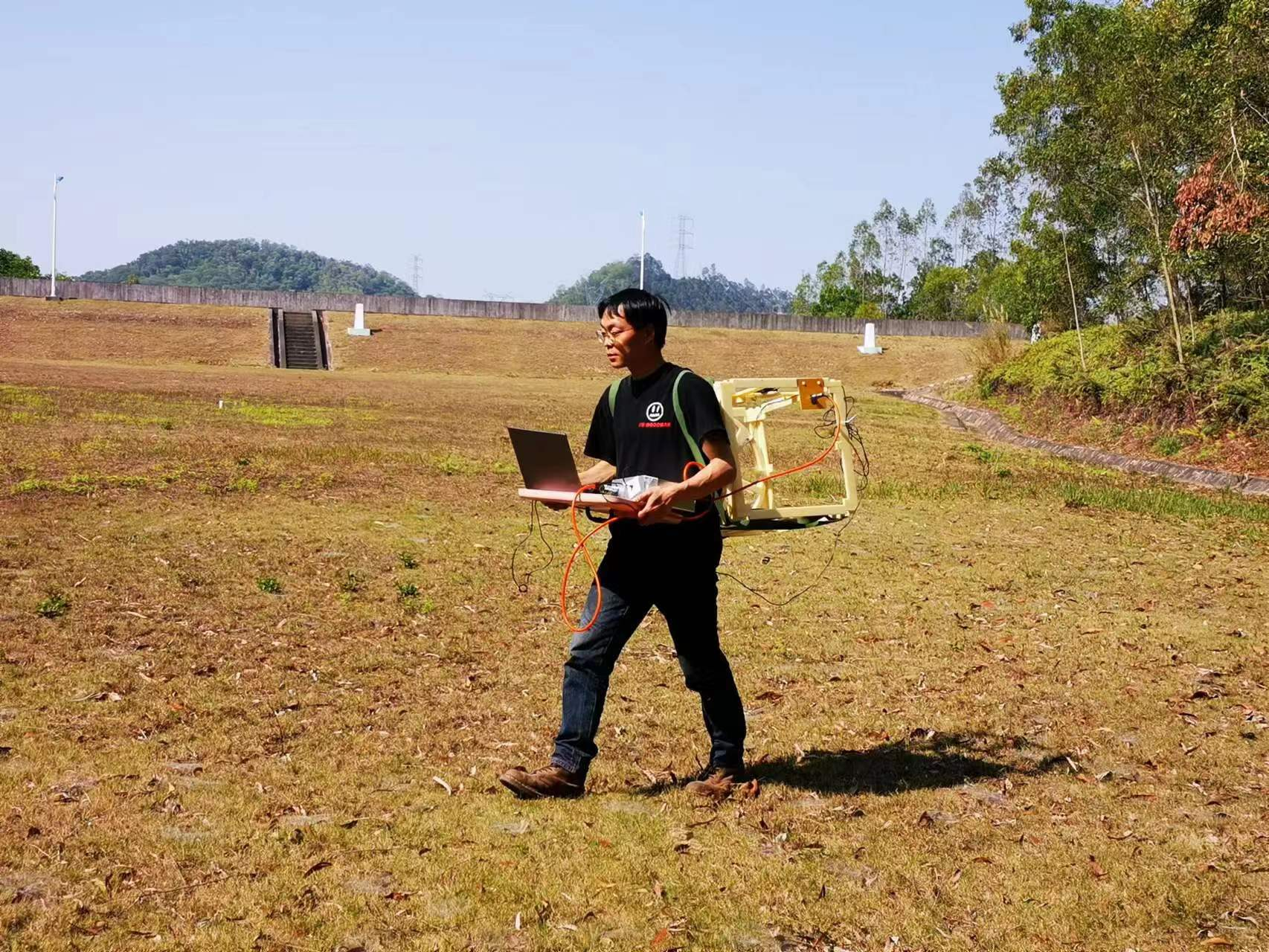

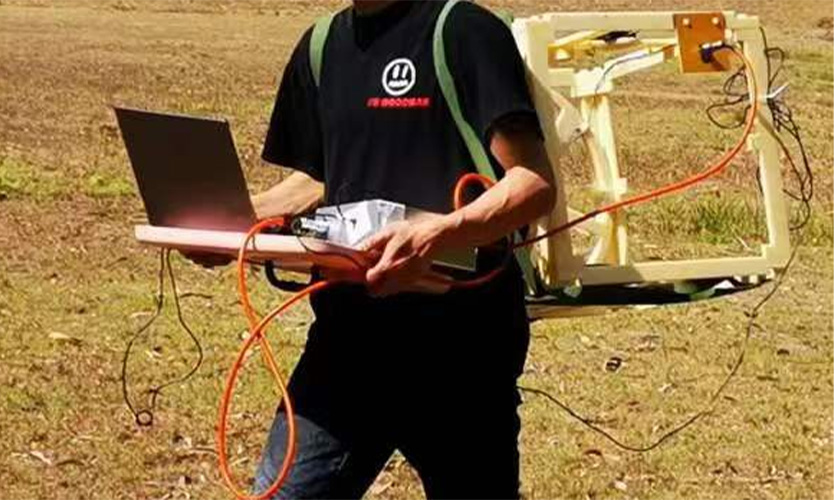

　　轻量化与便携化

　　开发小型化设备（如背包式 GMTEM），适应复杂地形与偏远地区的快速部署。

　　总结GMTEM 系统通过动态探测技术、高精度数据融合与水利场景深度适配，为堤坝渗漏检测提供了高效、可靠的解决方案。尽管公开资料中未明确其研发机构与专利细节（需参考同类技术如 CUGTEM-19Rad 的专利设计），但其技术原理与应用案例已充分验证其行业价值。未来，随着人工智能与多传感器技术的融合，GMTEM 有望成为智慧水利的核心基础设施之一
