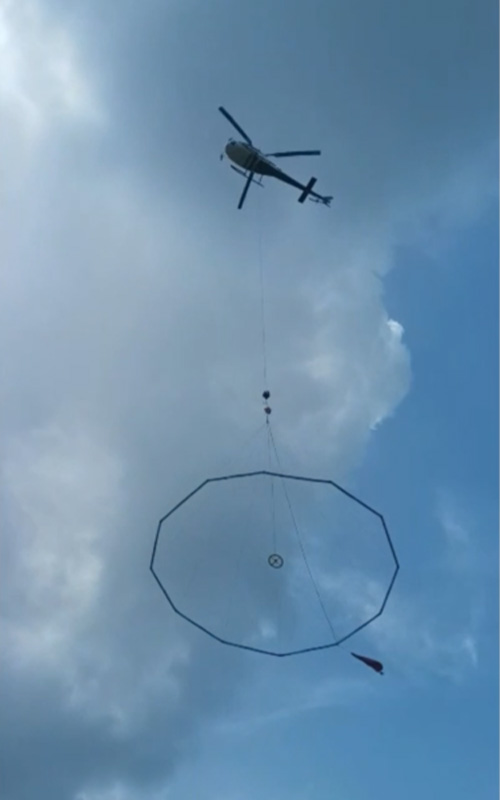

直升机吊舱式航空 TEM 系统

　　直升机吊舱式航空 TEM（瞬变电磁）系统是一种集成于直升机平台的高精度航空地球物理勘探设备，通过发射大功率电磁脉冲并接收地下介质响应信号，实现对深部地质结构的快速、大面积探测。以下是其详细产品描述：

　　一、系统概述直升机吊舱式航空 TEM 系统以直升机为载体，通过吊挂式模块化吊舱集成发射与接收装置，结合先进的电磁信号处理技术，可高效获取地下电阻率分布信息。系统具备快速覆盖、高分辨率、大探测深度等特点，适用于复杂地形（如高原、森林、沙漠）及人类难以抵达区域的地质勘查。典型系统如中国自主研发的 CHTEM（China Helicopter Time-domain Electromagnetic Survey System），填补了国内技术空白，技术指标达到国际先进水平。

　　二、工作原理

　　电磁激发：发射子系统通过大电流（如 CHTEM 的 510A 峰值电流）在发射线圈中产生强电磁脉冲（如双极型三角波或梯形波），形成一次场穿透地下介质。

　　二次场接收：接收线圈捕捉地下地质体感应涡流产生的二次场信号，补偿线圈抵消一次场干扰，提升动态范围（如 AeroTEM IV 的噪声水平低至 ±0.2nT/s）。

　　数据反演：采集数据经降噪、叠加等预处理后，通过三维反演算法生成地下电阻率成像，揭示断层、矿体、含水层等构造特征。

　　三、核心组件

　　吊舱装置：

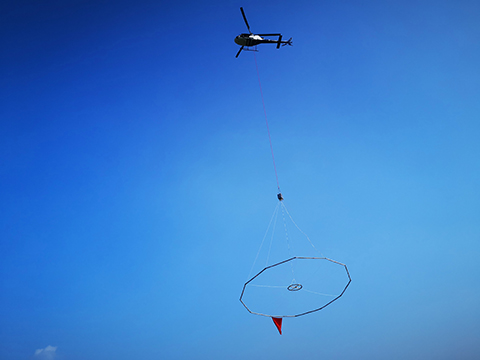

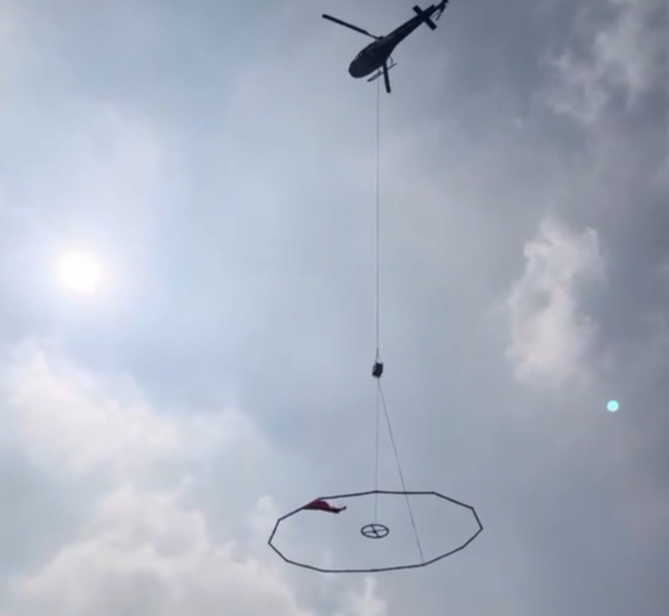

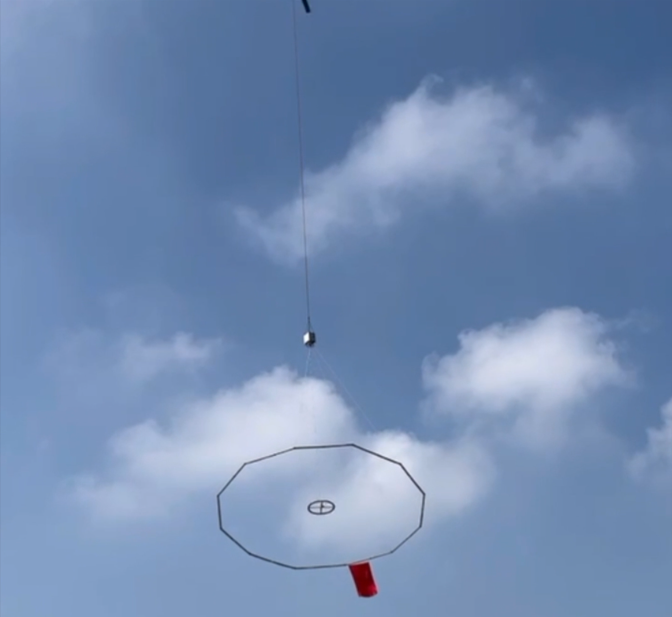

　　采用空气动力学设计，如 CHTEM 吊舱直径 6 米，吉林大学软支架系统吊舱直径达 24 米，悬挂于直升机下方，具备稳定机械性能和抗风能力。

　　集成发射线圈（如 AeroTEM IV 的 600A 发射电流）、接收线圈（Z 轴垂向和 X 轴水平向双线圈）及补偿环，确保信号采集精度。

　　发射子系统：

　　大功率发射机提供高磁矩（如吉林大学系统发射磁矩 800,000Am2），支持多频率可选（25-125Hz），适应不同地质条件。

　　波形灵活，如 AeroTEM IV 的双极型三角脉冲，占空比 20%-50%，提升深部探测能力。

　　接收子系统：

　　高灵敏度传感器（如 Scintrex CS-3 磁力仪，精度 0.001nT）实时采集二次场信号，结合动态噪声抑制技术（如吉林大学系统动态噪声 <±1nT/s），保障数据质量。

　　多通道同步采样（如 192kHz 采样率），实现高密度数据覆盖。

　　数据处理与软件：

　　配套处理平台（如 Aarhus Workbench），支持多系统数据融合、三维反演及 GIS 可视化，可快速生成地质解释成果。

　　地面远程控制距离达 100km，支持实时监控与数据传输。

　　四、技术参数（典型系统）

　　五、应用领域

　　矿产资源勘查：

　　快速圈定多金属矿（如铜、铁、镍）和贵金属矿的潜在靶区，CHTEM 系统在河南桐柏等地的试验中已验证其找矿能力。

　　大磁矩设计（如 800,000Am2）可穿透厚覆盖层，定位深部矿体。

　　水文地质调查：

　　识别含水层分布与富水性，支持地下水开发与污染监测。例如，SkyTEM 系统在范围内用于水文地质建模。

　　工程地质与灾害评估：

　　探测断层、裂隙及滑坡隐患，为空天院高原铁路项目提供关键数据支撑，探测深度超 3000 米。

　　复杂地形（如高寒高海拔、沼泽）适应性强，可替代传统地面勘查。

　　环境与能源勘探：

　　监测地下煤火区电性结构，评估地热资源潜力。

　　辅助页岩气、油气藏的构造分析。

　　六、系统优势

　　高效性：

　　单日覆盖面积可达数百平方公里，是地面物探效率的数百倍。

　　快速部署，适用于应急地质调查。

　　高精度：

　　高密度采样（2.5 米点距）与低噪声设计，确保地质异常细节捕捉。

　　补偿环技术有效消除一次场干扰，提升信噪比。

　　适应性：

　　直升机平台可贴近地形飞行（ 49 米），适应山区、森林等复杂环境。

　　模块化设计支持快速拆装，适配多种直升机机型（如 AS350、AC311A）。

　　自主可控：

　　国内自主研发系统（如 CHTEM）打破国际垄断，具备完全知识产权，技术指标与国际主流系统相当。

　　七、质量保证

　　严格测试流程：包括地面静态测试（噪声、GPS 精度、发射电流稳定性）及飞行前校准，确保系统可靠性。

　　质量控制体系：通过实时监控飞行高度、速度、姿态等参数，结合后期数据 QC（质量控制）可视化工具，保障成果准确性。

　　直升机吊舱式航空 TEM 系统凭借其性、高效性和广泛适用性，已成为地质勘探领域的核心装备，为资源开发、工程建设及环境监测提供了强有力的技术支撑
