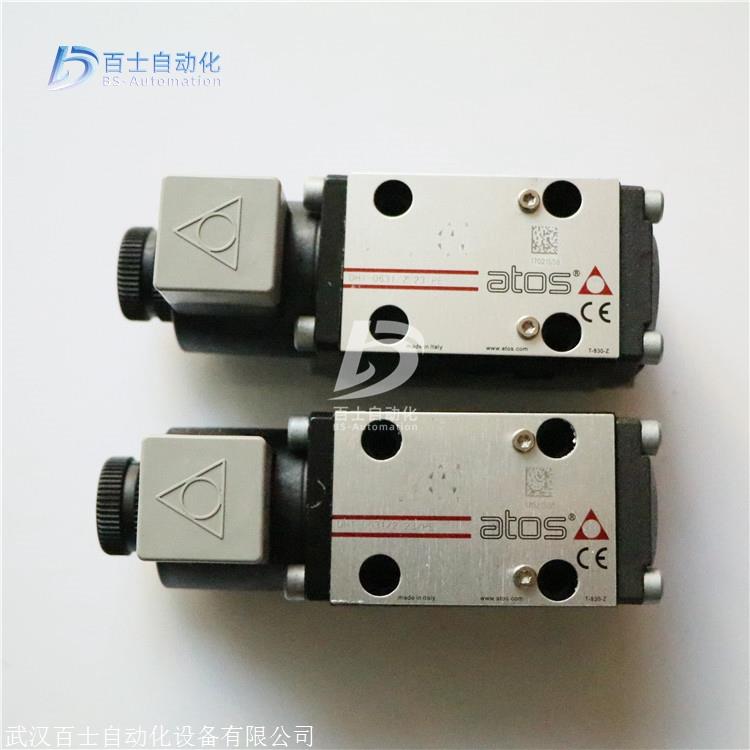

意大利原装阿托斯换向阀DHZA-A-071-L5/M/7 21

　　意大利原装阿托斯换向阀DHZA-A-071-L5/M/7 21

　　武汉百士自动化设备有限公司专注于液压、气动、工控自动化备件销售，热诚欢迎新老客户咨询购买！

　　换向阀是具有两种以上流动形式和两个以上油口的方向控制阀。是实现液压油流的沟通、切断和换向，以及压力卸载和顺序动作控制的阀门。

　　双向换向阀

　　可分为手动换向阀、电磁换向阀、电液换向阀等。

　　又称克里斯阀，阀门的一种，具有多向可调的通道，可适时改变流体流向。

　　工作时借着阀外的驱动传动机构转动驱动轴，带动摇拐臂，启动阀板，使工作流体时而从左入口通向阀的下部出口，时而从右入口变换通向下部出口，实现了周期变换流向的目的。

　　这种变换阀在石油、化工生产中有着应用，在合成氨造气系统中为常用。此外，换向阀还可作成阀瓣式的结构，多用于较小流量的场合。工作时只需转动手轮通过阀瓣来变换工作流体的流向。

　　2工作原理

　　六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成(图1)。阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。

　　六通换向阀

　　1上阀盖 2手柄 3阀杆 4凸轮 5密封组件 6阀盖 7阀体

　　(1)六通阀的阀体由隔板分成两腔，每腔都有3个通道，中间为进油口，两端为出油口。阀体为碳钢板焊结构，体积小，质量轻，结构紧凑，提高了材料的利用率，缩短了生产周期，降低了成本。密封面堆焊不锈钢，防锈耐腐蚀，密封面经过精加工后抛光研磨，表面粗糙度Ra≤0.8μm。

　　(2)六通阀有两组密封组件。每组密封组件(图2)由阀瓣、密封圈、调整块、调节螺钉、夹板和螺栓组成。阀瓣为碳钢板焊件，设有加强筋，即增加阀瓣强度又起导向作用，保证每组阀瓣间的同轴度。阀瓣上镶嵌聚氨脂橡胶圈，该材料具有耐油、耐磨损、性能稳定、密封良好和使用寿命长的特点。在凸轮的作用下，密封圈的球面与阀体密封面相接触产生挤压弹性变形，达到密封效果。调整块和调节螺钉在两组密封组件不能同步到位时可起调整作用，确保各通道密封性能同步到位。

　　密封组件

　　1夹板 2螺栓 3调整块 4阀瓣 5密封圈 6调整螺钉

　　(3)阀杆与阀体隔板和上阀盖间的轴向密封采用O形圈。

　　(4)阀体隔板及上阀盖轴孔部位镶有铜套，可减小与O形圈间的摩擦力矩，密封组件开启与关闭灵活，操作力矩小。

　　(5)上阀盖设有指示牌及限位螺钉，阀杆上安装指针，明确指示各通道的接通状况，易于操作。

　　3性能参数

　　公称通径(mm)50～150

　　适用温度(℃)室温～80

　　公称压力(MPa)1.0

　　适用介质润滑油

　　连接形式法兰

　　强度试验压力(MPa)1.5

　　密封试验压力(MPa)1.1

　　耐压试验温度(℃)常温

　　4分类

　　(1)机动换向阀，机动换向阀又称行程阀。

　　(2)电磁换向阀，电磁换向阀是利用电磁吸引力操纵阀芯换位的方向控制阀。

　　(3)电液换向阀，电液换向阀是由电磁换向阀和液动换向阀组成的复合阀。

　　(4)手动换向阀，手动换向阀是用手推杠杆操纵阀芯换位的方向控制阀。

　　5优点

　　动作准确、自动化程度高、工作稳定可靠，但需附设驱动和冷却系统，结构较为复杂；阀瓣式结构则较简单，多用于流量较小的生产工艺上。

　　在石油、化工、矿山和冶金等行业中，六通换向阀是一种重要的流体换向设备。该阀安装在稀油润滑系统输送润滑油的管道中。通过变换密封组件在阀体中的相对位置，使阀体各通道连通或断开，从而控制流体的换向和启停。

　　DHZA-A-051-S3/M/7 21

　　DHZA-A-051-S3/PA-GK/7

　　DHZA-A-051-S5/M/7 21

　　DHZA-A-071-L5/M/7 21

　　DHZO-A-051-S5

　　DHZO-A-051-S5/18

　　DHZO-A-053-L3 20

　　DHZO-A-053-L3/18

　　DHZO-A-053-L5

　　DHZO-A-053-L5/18

　　DHZO-A-060-S3

　　DHZO-A-071-L1 20

　　DHZO-A-071-L1/18

　　DHZO-A-071-L5

　　DHZO-A-071-L5/18 20

　　DHZO-A-071-S3 20

　　DHZO-A-071-S5

　　DHZO-A-073-D5

　　DHZO-A-073-D5/18

　　DHZO-A-073-L5

　　DHZO-A-073-S3 20

　　DHZO-A-073-S5

　　DHZO-AE-051-S5 10

　　DHZO-AE-071-D5/I

　　DHZO-AE-071-S5/I

　　DHZO-AE-073-D5/I 10

　　DHZO-AE-073-S5 10

　　DHZO-AE-073-S5/I 10

　　DHZO-AT-073-P3 20

　　DHZO-ATE-073-P3/B/DP27SB 20

　　DHZO-T-051-L1

　　DHZO-T-051-L5 31

　　DHZO-T-071-D5

　　DHZO-T-071-L5

　　DHZO-T-071-S5

　　DHZO-TE-051-L5/Y 40

　　DHZO-TE-071-L5

　　DHZO-TE-071-S5 40 /PE

　　DHZO-TE-073-S5

　　DKZA-A-173-L5/PA-M/7

　　DKZO-A-151-S5

　　DKZO-A-171-L5

　　DKZO-A-173-S5

　　DKZOR-A-151-S5

　　DKZOR-A-151-S5/18 40

　　DKZOR-A-151-S5/B

　　DKZOR-A-153-L5/B

　　DKZOR-A-171-D5 40

　　DKZOR-A-171-L5

　　DKZOR-A-171-S5

　　DKZOR-A-171-S5/18

　　DKZOR-A-173-D5

　　DKZOR-A-173-L5

　　DKZOR-A-173-L5/18 40

　　DKZOR-A-173-L5/Y

　　DKZOR-A-173-S3

　　DKZOR-A-173-S5

　　DKZOR-A-173-S5/18

　　DKZOR-AE-171-L5 10

　　DKZOR-AE-171-S5

　　DKZOR-AE-171-S5 10/WG

　　DKZOR-AE-171-S5/Y 10

　　DKZOR-AE-173-D5 10

　　DKZOR-AE-173-L5 10

　　DKZORC-A-151-S5/18

　　DKZOR-T-151-L5

　　DKZOR-T-151-L5/Y

　　DKZOR-T-153-L5

　　DKZOR-T-171-D5

　　DKZOR-T-171-L5

　　DKZOR-T-171-S5

　　DKZOR-T-171-S5/Y

　　DKZOR-T-173-L5 40

　　DKZOR-TE-170-L5 40

　　DKZOR-TE-171-L5

　　DKZOR-TE-171-L5/I 40

　　DKZOR-TE-171-S5

　　DKZOR-TE-171-S5/Y

　　DKZOR-TE-173-L5 40

　　DKZO-T-171-S3

　　DKZO-T-173-S5

　　产品报价及货期说明 因工业液压、自动化各品牌备件型号繁多，欧美产品价格货期实时变化，因此很难实时标出准确价格，故具体产品信息、报价及货期请以我公司报价单为准 ,给您带来不便敬请谅解！以上信息由武汉百士公布，终解释权归武汉百士自动化设备有限公司所有。感谢您的合作，竭诚为您服务。
