概述
1.1 应用范围
NSP310非电量保护及操作箱装置按高压输电线路继电保护统一设计原则和国网公
司要求设计而成，可提供电压切换、电压并列、操作及大功率重动等功能。
1.2 功能配置
NSP310非电量保护及操作箱装置采用6U三分之一机箱，方便组屏。多可配5块插
件，装置可配置操作回路插件、非电量输入插件、重动插件。
1.3 产品特性
?? 本装置结构为模件组合式，正面为整面板，背板出线采用接插连接方式，装置具有
体积小，安全性高，使用灵活方便等特点。
?? 装置采用了进口全密封、高阻抗、小功耗继电器，大大降低装置的功耗和发热，并
改善了装置的防潮等性能，从而提高了装置的安全性。
?? 本装置可配备一块非电量输入插件，多可同时输入 5 路非电量信号，并根据保护
装置要求重动多路开出。
?? 本装置可配置三块三相操作回路插件，可同时根据保护命令对三台断路器进行操作。
1.4 电气参数
1.4.1 额定电压
直流电压110V或者220V，允许偏差 -20%～+15%。
1.4.2 技术条件
1) 允许环境温度：-10。C～+40。C。
2) 绝缘耐压标准：满足部标DL478。
3) 抗干扰性能：符合国标GB6162。
1.5 产品型号
NSP310-DC220V 操作电源DC220V
NSP310-DC110V 操作电源DC110V
1.6结构与安装

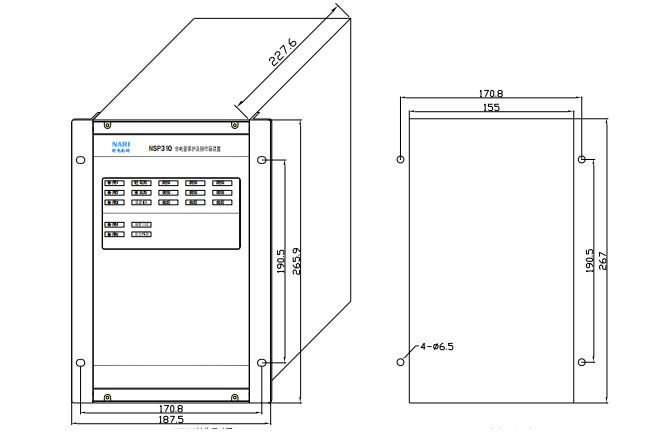

NSP310 装置为三分之一 6U 标准机箱，可嵌入式安装于保护屏上，机箱结构尺寸图
和开孔尺寸图
