国电南自PDS763电容器保护测控装置
PDS-761A 数字式线路保护测控装置 线路保护装置
PDS-761B 数字式线路保护测控装置 分段（母联）保护及分段（母联）自投功能
PDS-763A 数字式电容器保护测控装置 电容器保护装置(不平衡电压保护)
PDS-763B 数字式电容器保护测控装置 电容器保护装置(不平衡电流保护)
PDS-765A 数字式厂用变压器保护测控装置 厂变保护装置
PDS-766A 数字式电动机保护测控装置 异步电动机保护装置
PDS-767A 数字式差动保护装置 电动机、电抗器差动保护装置
PDS-768A 数字式备用电源切换装置 厂用工作/备用电源切换装置
产品功能配置
1.3.1.

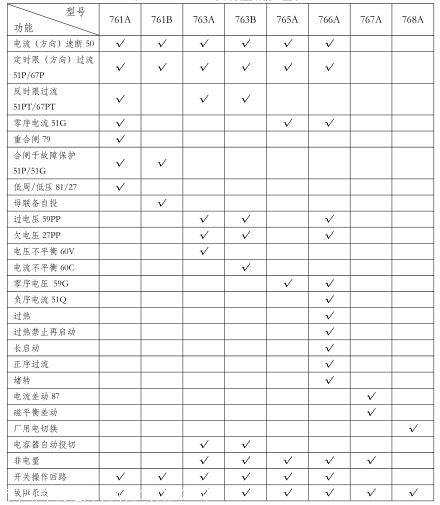

PDS760系列装置的功能配置一览表（打“√”表示具有此功能）
PDS763数字式电容器保护测控装置功能配置图
7 、不平衡元件
不平衡元件主要是保护电容器内部故障或电容器内部某些支路故障而引起剩余支路过
电压导致整个电容器损坏而设置的。不平衡元件一般有单相电压型、单相电流型、三相电压
型、三相电流型，应用比较多的是单相式的。PDS-763 系列电容器保护测控装置配置的是单
相型的不平衡元件，其中 A 型为不平衡电压元件，B 型为不平衡电流元件。
1 1 1）不平衡电压元件（60V）（763A型装置配置）
本保护设置独立的不平衡电压保护压板。
本保护配置单元件的不平衡电压保护，适用于单 Y 或△接线，反映零序电压，或适用
于双 Y 接线，反映两中性点差压。
8、自动投切功能
PDS- 763 系列装置配置了按电压自动投切电容器的功能，可以实现简单的电压无功控
制功能（VQC）。即母线电压偏高时自动切除电容器组，偏低时自动投入电容器组。
该功能可经控制字整定投/退。
自动投入电容器功能必须经充电后才能投入，充电条件为断路器在分位 10 分钟后，充
满电。自动切电容器无充电限制。
