| 型号 |
SC-GP-IRLAN |
接入电源 |
直流表 |
| 接线方式 |
直接接入 |
用途 |
工业用 |
1 产品概述
SC-GP-IRLAN以太外抄表器是上海数采物联网科技有限公司推出的针对电表采集DLT645转JSON功能的产品，自动采集 DLT645 仪表的数据，转化为 JSON 格式上发云端服务器。支持 1 个以太网接口、RS485 串口。9~24V 的宽电压的高质量电源设计提供了更好的工业环境适应性，可配备的导轨安装配件适合导轨安装。
2 服务理念
我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
本产品，现场只需普通工人接电安装即可! 无需调试！
我们免费提供远程指导，远程配置调试服务，将数据发送至用户***的云平台。
免费提供物联网方案咨询服务！
3 执行标准
《Q/GDW 1365—2013 智能电能表信息交换安全认证技术规范》 国网标准
《多功能电能表通信协议 DLT645-2007》 ***
《三相智能电能表型式规范 Q/GDW1356-2013》 国网标准
4 技术参数
4.1外形
接口： 485：接线端子； 422：接线端子
电源： 内正外负，标准电源插座；二线端子方式
尺寸： L x W x H =9.4cm×6.5cm×2.5cm
面板灯： 1．ACT：ACT 灯亮绿色时表明有数据正常地在以太网和 RS485 之间传输。 ACT 灯蓝色闪烁时表示有数据从 RS485 返回到以太网。如果数据比较短 则蓝色闪烁时间比较短暂，需要注意查看。
2．LINK：LINK 灯为绿色时表示 RJ45 网线已经接好。LINK 灯为蓝色时，表示 TCP 连接建立或者处于 UDP 模式。
3．POWER：表明串口服务器已经上电。
4.2 串口参数
波特率： 1200~115200bps
校验位： 无, 奇校验, 偶校验, 标记, 空格
数据位： 5～9 位
4.3 环境要求
操作温度： -40~85℃
储存温度： -45~165℃
湿度范围： 5~95%相对湿度
4.4软件参数
网络协议： TCP/UDP/ARP/ICMP/DHCP/DNS/HTTP
通信方式： Socket
用户配置： Windows 配置工具 Config tool
5 产品核心***
u 安装简单，快速部署，助力物联网项目快速落地
u 支持全双工、高速率数据转发，不丢包。
u 非侵入式采集，不影响设备正常工作
u 免费配备Windows虚拟串口&设备管理工具Config tool，支持虚拟串口，并可以一键式搜索设备，修改参数。
u 支持josn格式上发数据
6 数据上报通信协议
6.1 协议解析说明
UDP/TCP等多种推送方式，
JSON格式数据报文示例：
{"Energy":3456.71}
报文解析：
{
"Energy": 3456.71, //总电能，单位度
}
多参数采集版本数据格式：
{
"Fflat": 0, //正向平电量
"Fpeak": 28.91, //正向峰电量
"Fsharp": 105.6, //正向尖电量
"Ftotal": 105.15, //正向总电量
"Fvalley": 23.29, //正向谷电量
"Rflat": 0, //反向平电量
"Rpeak": 0, //反向峰电量
"Rsharp": 0, //反向尖电量
"Rtotal": 0, //反向总电量
"Rvalley": 0, //反向谷平电量
"actPower": 13.715, //总有功功率
"actPowerA": 4.524, //A相有功功率
"actPowerB": 0, //B相有功功率
"actPowerC": 9.191, //C相有功功率
"currentA": 40, //A相电流
"currentB": 70, //B相电流
"currentC": 50, //C相电流
"fac": 0.414, // 总功率因数
"facA": 0.707, // A相功率因数
"facB": 0, //B相功率因数
"facC": 0.707, //C相功率因数
"lastMRtotal": 0, //上月反向总电量
"lastMtotal": 0, //上月正向总电量
"reactPower": 13.715, //总无功功率
"reactPowerA": 4.524, //A相无功功率
"reactPowerB": 0, //B相无功功率
"reactPowerC": 9.191, //C相无功功率
"volA": 210, //A相电压
"volB": 221, //B相电压
"volC": 217 //C相电压
}
6.2 协议接收测试

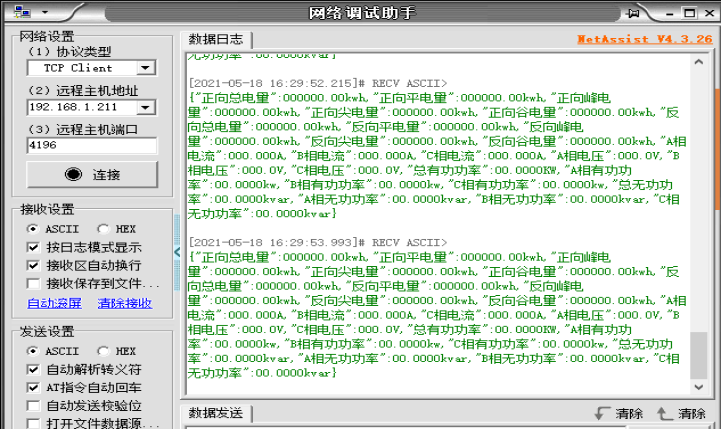

可采用网络调试助手NetAssist进行接收测试。
6.3 协议定制
如需定制其他通信协议，可联系业务人员沟通。
