| 型号 |
SC-GP-CT485 |
工作频率 |
低频 |
1 概述
SC-GP-CT485开口式电流互感器是一款可以把交流电模拟信号转换成485数字信号的一种电流传感器（互感器），产品内置32位ARM系列 MCU和***计量芯片，经多点校准的电流转换模块。具有精度高，响应快的特点。SC-GP-CT485可以和市面上常见的数据采集网关、DTU、可编程控制器PLC、上位机直接进行数据交互。
本产品***用于交流电机，照明设备，空气压缩机，采暖通风与空调装置，建筑物的自控制系统，设备OEE开机率、工业互联网，农网改造项目等场景的电流监测采集场景。
2 服务理念
我司郑重承诺:
您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )
凡购买我司无线产品，我们免费提供远程指导，远程配置调试服务，将数据发送至用户***的云平台。
免费提供物联网方案咨询服务！
3 产品特性
线序定义
红色:+12V 黑色：GND 黄色：485A 白色：485B
线长：默认1米
采集特性
l 电流检测范围: AC 0.2A-100A，可定制其他大量程互感器
电气特性
l 供电方式：5~24V 直流
l 工作功耗：0.5W
l 工作频率：50-60Hz
通信特性
l 传输方式：RS485
l 通讯协议: Modbus RTU
结构特性
l 材质：ABS塑料（外壳）
l 安装方式：卡扣安装
工作环境
l 温度-20°C～70°C
存储环境
l 温度-20°C～80°C
4 产品核心优势
? 采用***计量芯片，测量精度高
? 开合式设计，安装方便
? 安装简单，快速部署，助力物联网项目快速落地
5 Modubus通讯协议说明
5.1 串口通讯参数
波特率：9600 数据位：8 校验：NONE 停止位：1
5.2 功能码定义
上位机读取数据或接受报警数据采用03功能码。
上位机控制下位机设备（互感器）采用06功能码。
5.3 寄存器点表定义
| 序号
|
寄存器地址
|
参数含义
|
读写属性（R/W）
|
数据格式
|
|
1
|
0x01
|
电流高16位
|
R
|
unsigned int （32位无符号整数）
|
|
2
|
0x02
|
电流低16位
|
R
|
5.4 通讯报文示例
采集 01 号从设备的电流数据
| 主机请求报文
| |||||||
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
|
地址码
|
功能码
|
起始地址
|
寄存器编号
|
CRC效验码
| |||
|
高字节
|
低字节
|
高字节
|
低字节
|
高字节
|
低字节
| ||
|
0x01
|
0x03
|
0x00
|
0x00
|
0x00
|
0x02
|
0xC4
|
0x0B
|
| 从机响应报文
| ||||||
|
1
|
2
|
3
|
4 5
|
6 7
|
8
|
9
|
|
地址码
|
功能码
|
字节数
|
寄存器数据
|
CRC校验码
| ||
|
高字节
|
低字节
|
高字节
|
低字节
| |||
|
0x01
|
0x03
|
0x04
|
0x00 0x03
|
0x00 0x72
|
0x8A
|
0x16
|
数据解析说明：第 1 位为响应报文的设备地址，第 4、5 、6、7位为采集的 32 位电流数据（32 进制 0x00030071 等于十进制 196722，精度0.0001(A)，对应电流是19.6722(A)，第 8、9 位为 CRC 校验位。

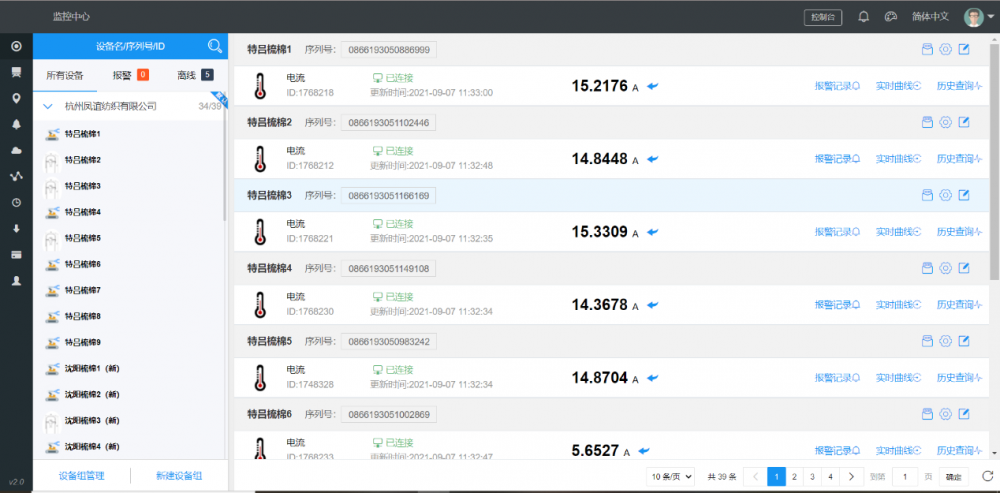

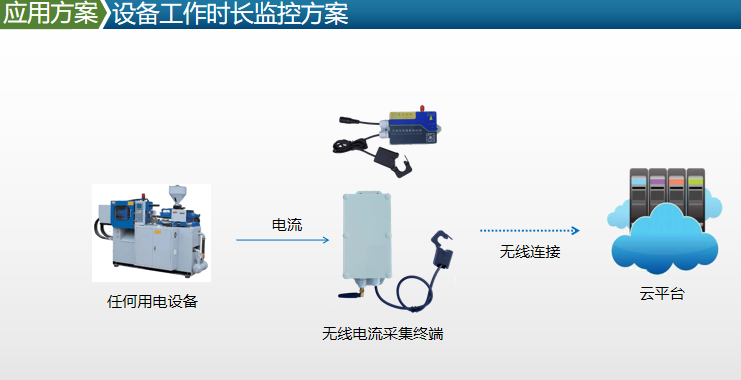

6 应用案例
