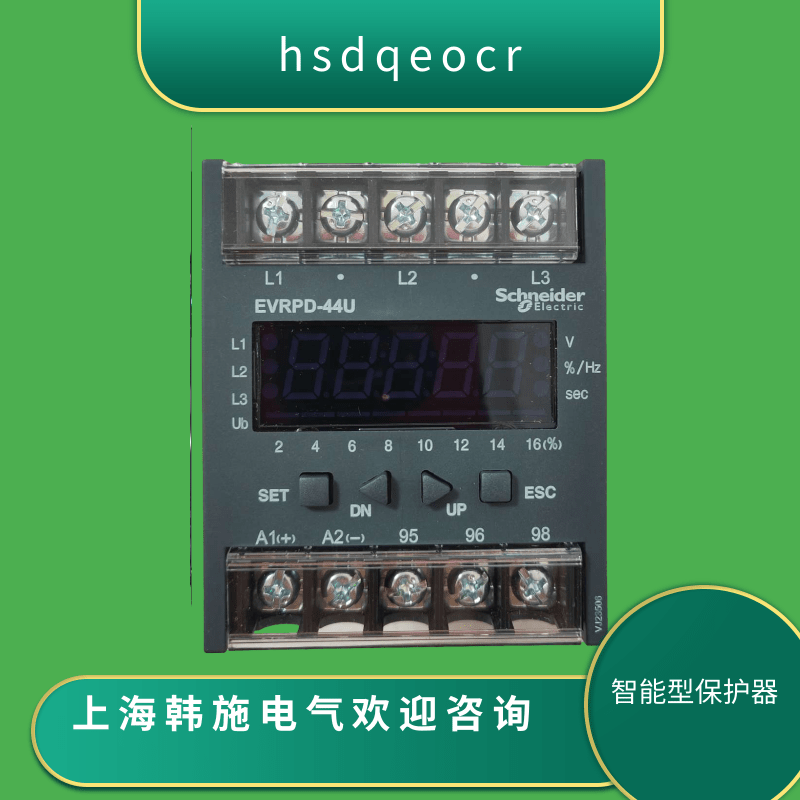

上海韩施电气有限公司代理销售EOCR-EVRPD智能电动机保护器，施耐德韩国株式会社EOCR事业部原为韩国三和SAMWHA EOCR株式会社，EOCR-EVRPD电动机保护器具有过电压、欠电压、缺相、相不平衡、逆相等功能，三相电流循环显示和故障原因及电流值记忆查询，主模块采用35mm导轨安装。
EOCR-EVRPD系列型号：
EVRPD-440NZ5M
EVRPD-220NZ5M
EVRPD-440NZ6M
EVRPD-220NZ6M
EVRPD-440NZ5MQ
EVRPD-110NZ5MQ
产品特点
● 基于MCU和ASIC的密集型设计
● 具有过（欠）电压/缺相/逆相/电压不平衡等保护
● 多种保护类型，满足多种保护需求
● 宽的电压调整范围
●数字电压表和数字设定
● 手动/电动/自动复位（自动复位可调整）
● 逆相动作时间0.5-10秒
● 跳闸原因显示和便于查找故障原因
● 3次故障原因记录
● 自检功能
保护功能
保护功能
|
动作（跳闸）时间
|
|
过电压
|
OVR-TIME
|
|
欠电压
|
UVR-TIME
|
|
缺相
|
0.5秒
|
|
相不平衡
|
0.1-10秒
|
|
逆相
|
0.1秒
|
技术参数
电压设定
|
规格
|
1φ，3φ110
|
1φ，3φ220
|
3φ440
| ||
|
过电压
|
110V~150V
|
220V~300V
|
380V~500V
| |||
|
30
|
80V~120V
|
160V~240V
|
300V~440V
| |||
|
时间
|
OVR
|
0.2~10秒
| ||||
|
UVR
|
0.2~10秒
| |||||
|
不平衡
|
Ub--（OFF）,5-30%
| |||||
|
不平衡脱扣时间
|
0.5-10秒
| |||||
|
缺相
|
0.5秒内，OFF
| |||||
|
反转
|
0.1,秒，OFF
| |||||
|
误差
|
电压
|
±5V
| ||||
|
时间
|
T≤3s：±0.2s，t＞3s：±5s
| |||||
|
供电电源
|
220V
|
85~250VDC/AC
| ||||
|
频率
|
50/60HZ
| |||||
|
辅助触点
|
输出触点
|
1-SPST（1c）
| ||||
|
容量
|
AC250V/3A电阻性
| |||||
|
绝缘
|
绝缘电阻
|
外壳与线路间
|
100MΩ或高于兆欧表DC500V
| |||
|
耐压强度
|
外壳与线路间
|
2.0KV,50/60HZ,1min
| ||||
|
输出接点间
|
1.0KV,50/60HZ,1min
| |||||
|
线路间
|
2.0KV,50/60HZ,1min
| |||||
|
使用环境
|
温度
|
存储
|
-30~+80℃
| |||
|
运行
|
-20~+60℃
| |||||
|
湿度
|
30~85% RH无凝露
| |||||
|
安装
|
PD
|
一体式
|
35mm DIN 导轨/固定
| |||
|
FD
|
控制/显示部分
|
面板安装
| ||||
|
电源/输出部分
|
35mm DIN 导轨/固定
| |||||
EOCR-EVRPD/FD选型说明
