| 型号 |
DLSB-5/20 |
用途 |
可作为冷冻槽使用，常用于试管、烧瓶、烧杯等反应容器的冷却降温，也可以向外部提供冷源；常用于配套旋转蒸发仪、真空冷冻干燥箱、玻璃反应釜等设备使用。 |
| 重量 |
42 |
外形尺寸 |
335X473X684 |
| 厂家 |
郑州长城科工贸有限公司 |
|
1、整机方案
整套装置由制冷系统、循环系统及控制系统等组成。
1.1 制冷系统
制冷系统由压缩机、冷凝器、蒸发器及毛细管等组成。

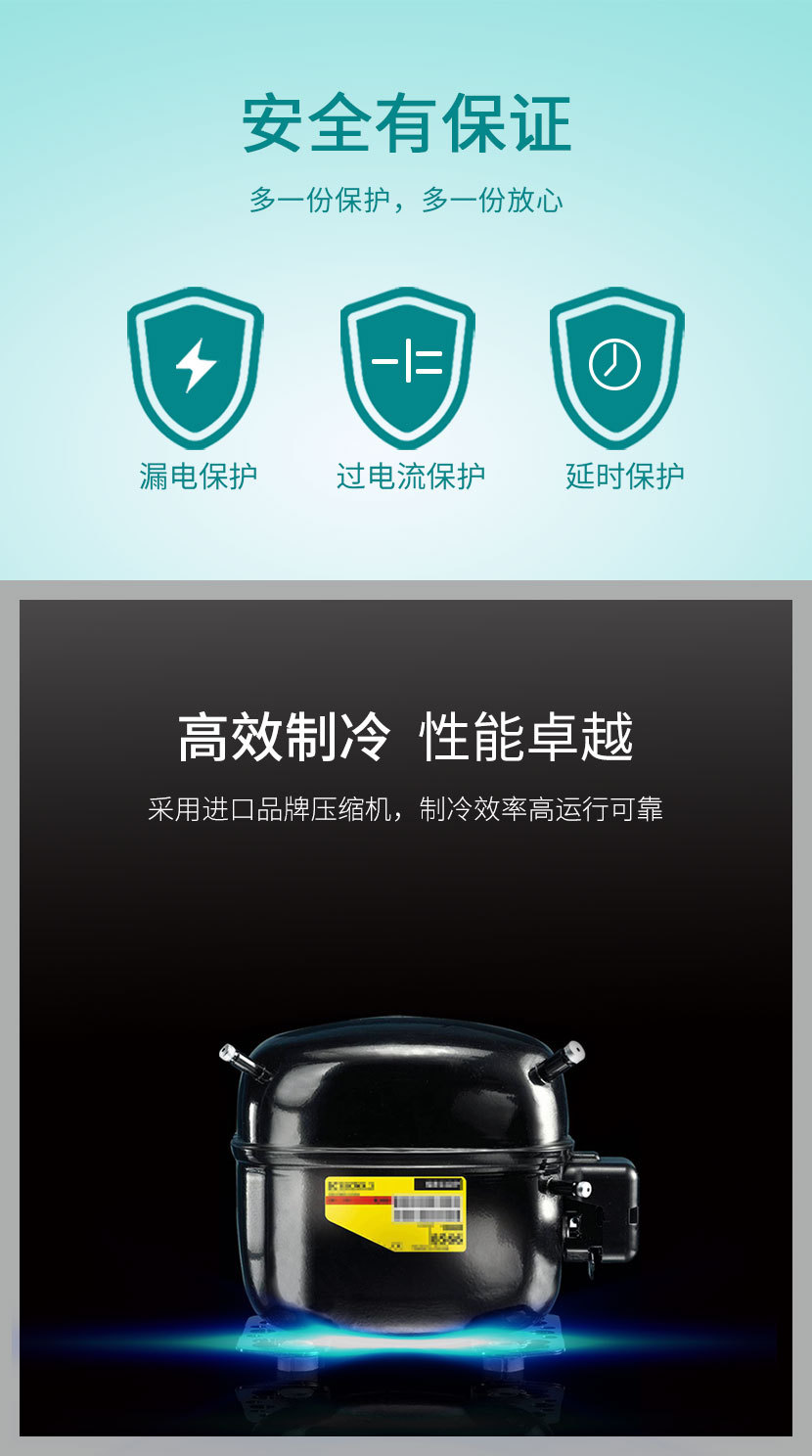

压缩机：采用思科普全封闭活塞式压缩机，体积小、重量轻，运转平稳、噪音低，可靠性高，能效高。
冷凝器：采用风冷冷凝器，内部采用无氧紫铜螺纹管，换热效率高，易清理，维护方便。
节流机构：采用毛细管，性能稳定可靠。

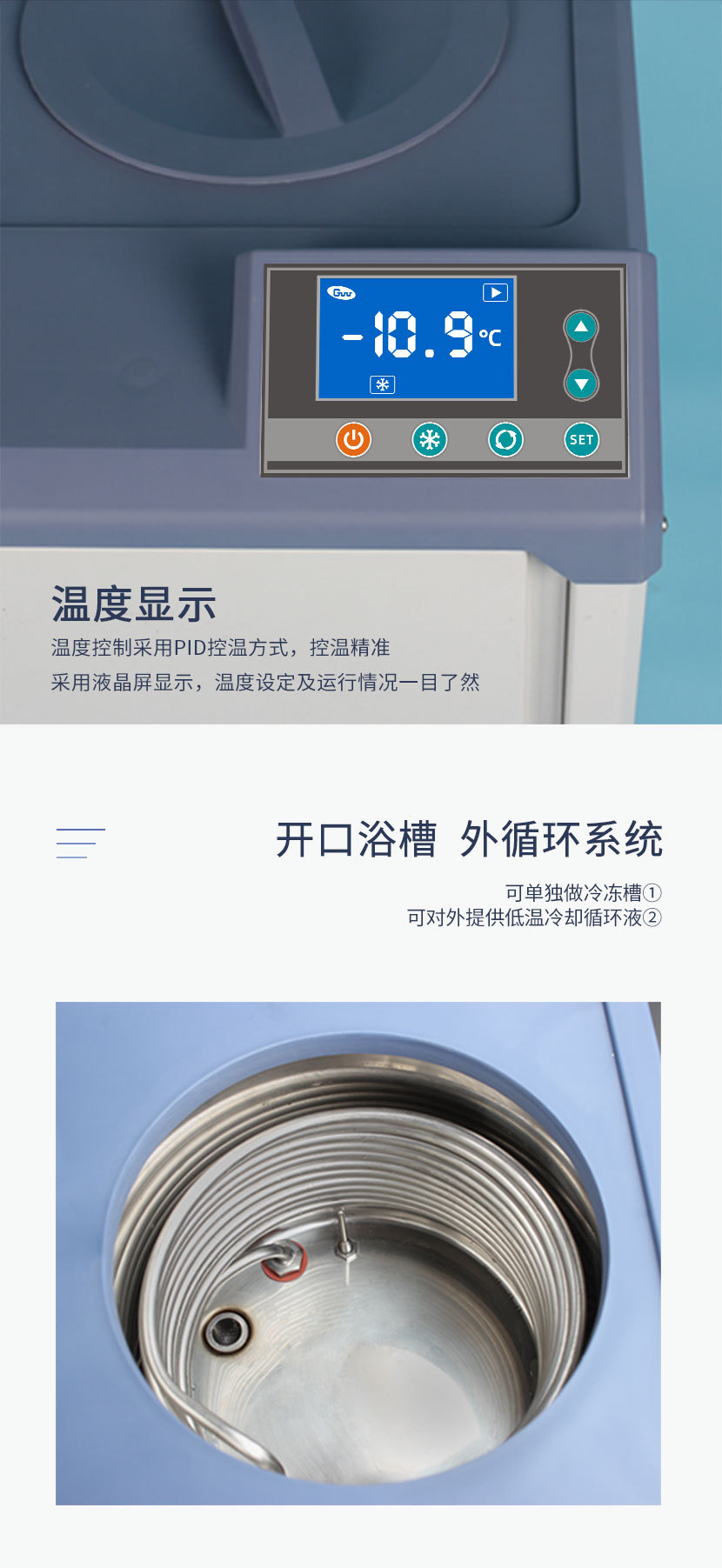

蒸发器：采用304不锈钢盘管式蒸发器，换热效率高；蒸发器安装在储液槽内，载冷剂冻结时不会损坏蒸发器，安全可靠。
1.2 循环系统
采用耐低温不锈钢屏蔽泵输送载冷剂，储液槽及循环管路采用304不锈钢，储液槽上有加液量安全标示。
1.3 控制系统
采用液晶控制器，全数字化中文显示，温度显示精度0.1℃，操作方便、安全、可靠，控制器符合CE安全认证要求。通讯采用RS485接口，遵循MODBUS RTU 协议。
2、主要技术参数
| 项 目
|
性能、参数
| ||
|
产品型号
|
DLSB-5/20B
| ||
|
空载温度 (℃)
|
-20
| ||
|
*使用温度范围 (℃)
|
-20～ 25
| ||
|
储液槽容积（L）
|
5
| ||
|
控制器
|
液晶显示屏
| ||
|
温度稳定性 (℃)
|
±2
| ||
|
传感器分度号
|
Pt100
| ||
|
安全保护
|
延时、过电流、过热、接地保护
| ||
|
额定功率 (W)
|
635
| ||
|
**制冷量 (W)
|
10℃
|
650
| |
|
0℃
|
580
| ||
|
-10℃
|
490
| ||
|
-20℃
|
280
| ||
|
制冷剂
|
R22
| ||
|
循 环 泵
|
功率（W）
|
100
| |
|
流量 (L/min)
|
20
| ||
|
压力 (bar)
|
0.4
| ||
|
防护等级
|
IP20
| ||
|
污染等级
|
2级
| ||
|
环境温度 (℃)
|
5～ 35
| ||
|
环境相对湿度 (％)
|
≤ 70
| ||
|
电源
|
220 - 240V～，50Hz
| ||
|

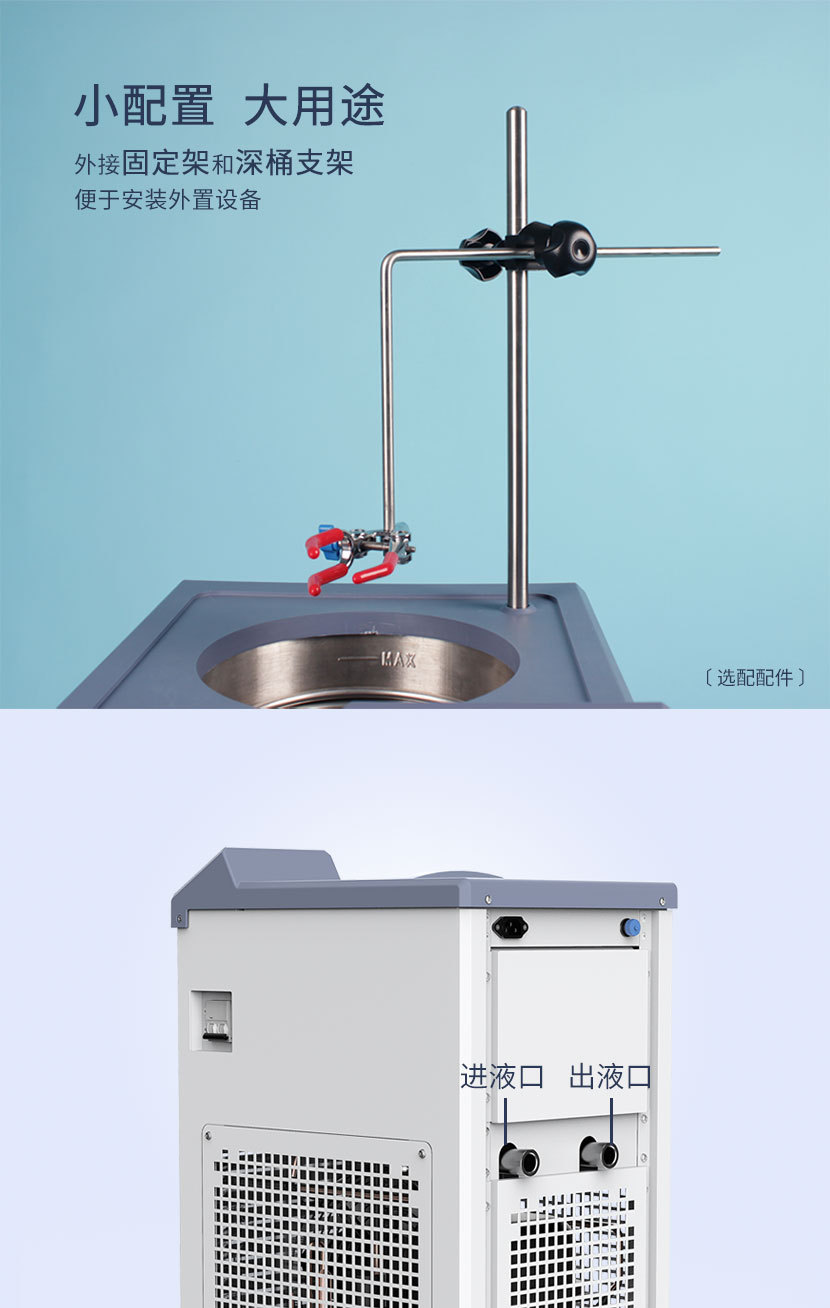

载冷剂出、回液口
|
1/2″
| ||
|
连接软管
|
硅橡胶软管：Φ13×Φ9 mm
| ||
|
储液槽材质
|
304不锈钢
| ||
|

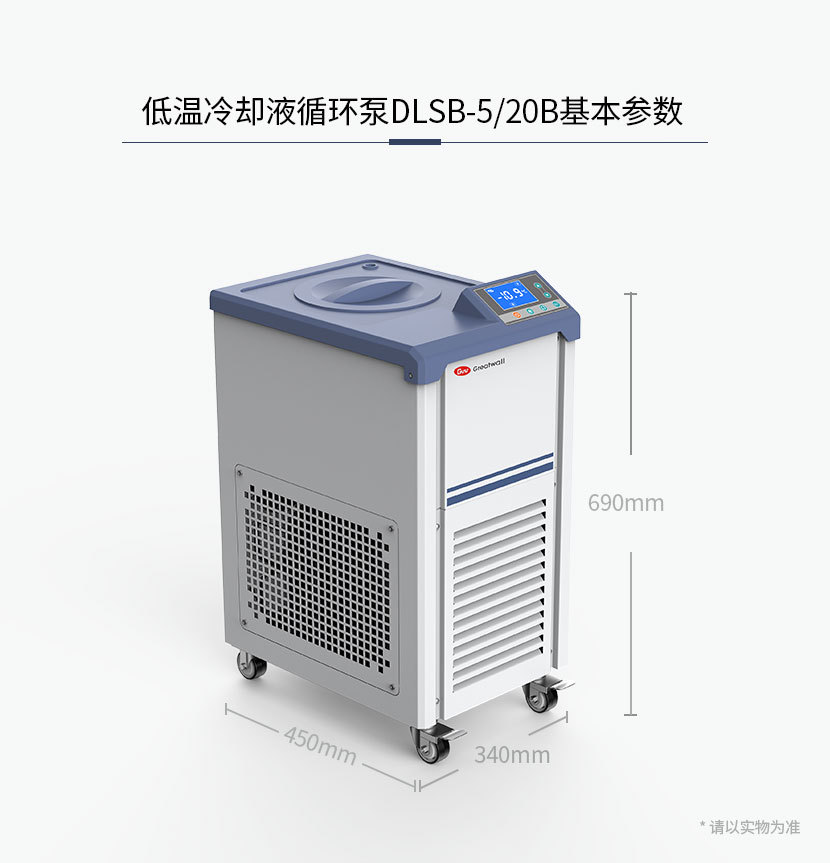

外形尺寸 (mm)
|
335W×473D×684H
| ||
|
净量 (kg)
|
41
| ||
|
*使用温度范围上限值应满足Tmax ≤（室温-5）℃。 **测试时，环境温度为25℃。
| |||
